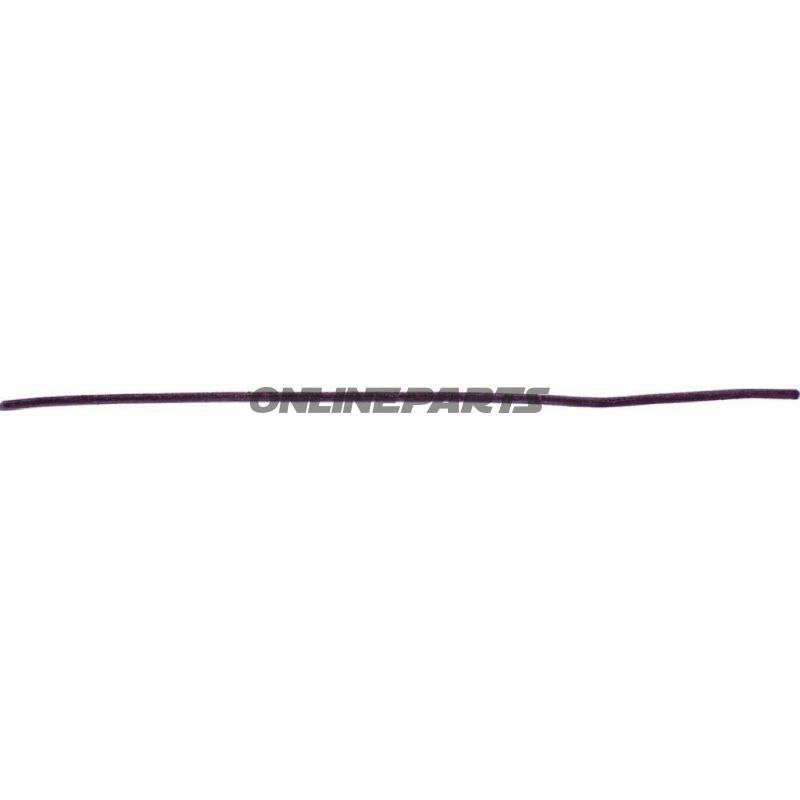

Messstreifen 0.100-0.250Pack = 10 Stück Plastigauge

Plastigauge Messstrippen zur Messung von Gleitlagern (Bereich 0,100–0,250 mm)

Produktübersicht: Diese Plastigauge-Messstrippen (MPN: 647.00.12, GTIN: 4037374401023) sind für eine präzise Messung von Verschleiß und Toleranzen in Gleitlagern vorgesehen, zum Beispiel Kurbel- und Nockenwellenlagern. Die Anleitung ist einfach: Die Streifen werden zwischen Lager und Lagerdeckel platziert, mit dem passenden Drehmoment zusammengebaut und die Dicke nach Demontage am hinterlassenen Breitenmaß abgelesen. Das Material ist eine weiche Plastikscheibe, bei der der Druckverformung direkt mit dem Spiel zwischen Welle und Lager korreliert.

Funktion und Anwendung:

• Bestimmen Sie das Spiel zwischen Gleitlagern und Wellen durch direkte Verpressung der Plastigauge-Streifen.
• Die Ablesung erfolgt durch den Vergleich der zusammengedrückten Streifenbreite mit der Druckmarkenskala; die Skala gibt Messungen in Millimetern und Zoll an.
• Geeignet zur Prüfung von Kurbelgehäuselagern, Nockenwellenlagern und anderen Gleitlagern bei Wartung, Reparatur oder Qualitätsprüfung.

Technische Details und Messbereich:

• Messbereich: 0,0100–0,0250 mm (im Produktbezeichnung als 0,100–0,250 angegeben; achten Sie beim Ablesen auf das Dezimalformat).
• Druckmarkenskala in sowohl mm als auch Zoll für flexible Ablesung in unterschiedlichen Arbeitssituationen.
• MPN: 647.00.12; GTIN: 4037374401023. Auf dem Produktdatenblatt ist kein Herstellernamen angegeben.

Materialwahl und Eigenschaften:

• Die Streifen bestehen aus einer Plastiksfilm, der Eigenschaften aufweist, die zu einer vorhersehbaren Verformung unter Druck führen. Das Verhalten des Materials ist bekannt und geeignet für die Messmethode – es hinterlässt eine Abdruckform, die mit der Druckmarkenskala verglichen werden kann, ohne elektronisches Messgerät zu benötigen.
• Das Kunststoffmaterial bietet eine kostengünstige Einweglösung für schnelle Kontrollmessungen; es ist kein verschleißfestes Messwerkzeug für wiederholte Nutzung.
• Die Flexibilität der Streifen macht sie in engen oder unregelmäßigen Lagerabständen einsetzbar, wo starre Messwerkzeuge unpraktisch sind.

Packungsinhalt und Stückzahlhinweise:

• Die Packung enthält 10 Messstreifen. Die Stückzahl bezieht sich auf die Verpackung und ist kein Hinweis auf Bulk- oder Werkzeugbehälter; jeder Streifen ist für den Einmalgebrauch bei einer Messung vorgesehen.
• Bei wiederholten Messungen wird für jede Messposition ein neuer Streifen verwendet, um eine genaue Ablesung ohne Rückstände oder Plastverformungen aus vorherigen Messungen sicherzustellen.

Praktische Tipps für die Anwendung (für Mechaniker):

• Reinigen Sie Kontaktflächen vor dem Platzieren des Streifens von Öl und Schmutz, um eine fehlerhafte Ablesung zu vermeiden.
• Folgen Sie dem vom Hersteller angegebenen Montagemoment beim erneuten Zusammenbauen, um eine korrekte Verpressung des Streifens zu erhalten.
• Lesen Sie sofort nach dem Auseinanderbauen ab; das Druckzeichen kann sich bei dauerhafter Belastung oder Handhabung ändern.

Fazit: Plastigauge-Messstreifen (MPN 647.00.12, GTIN 4037374401023) sind ein einfaches, zuverlässiges Werkzeug für schnelle, direkte Messungen von Gleitlagerklarungen. Das Material und das Druckmarken-Verfahren eignen sich für Werkstätten, in denen Mechaniker eine schnelle, visuelle Kontrolle der Lagerspiel-Toleranzen ohne spezielles Messgerät benötigen.
