Plastigauge-Messstreifen für Gleitlager (0,025–0,175 mm)
Beschreibung und Funktion
Plastigauge ist ein weicher Messstreifen aus Kunststoff, der verwendet wird, um das Spiel des Lagers bei Gleitlagern zu messen. Die Methode ist einfach und zuverlässig: Legen Sie einen Streifen zwischen die Lagerringe, ziehen Sie die Schrauben auf das vorgeschriebene Drehmoment fest, trennen Sie die Bauteile erneut und messen Sie die Breite des flachgedrückten Streifens gegen die beiliegende Skala. Die Breite korreliert direkt mit dem Abstand zwischen den Lagerflächen, was Plastigauge geeignet macht, das Spiel von Kurbelwellen- und Nockenwellenlagern sowie anderen kritischen Motorkomponenten, bei denen Präzision im Millimeterbereich erforderlich ist, zu kontrollieren.
Material und Eigenschaften
- Material: Speziell formulierte Kunststofffolie, so konzipiert, dass sie sich unter mechanischem Druck kontrolliert flach verteilt, ohne zu verschmieren oder zu rissig zu werden.
- Messbarkeit: Dünne, homogene Zusammensetzung, die eine deutliche, reproduzierbare Flächendruck-Verteilung für eine präzise Ablesung ermöglicht.
- Ablauf/Verarbeitung: ändert keine gehärteten Oberflächen und erfordert keine speziellen Reinigungsmittel — entfernen Sie überschüssiges Material nach der Messung.

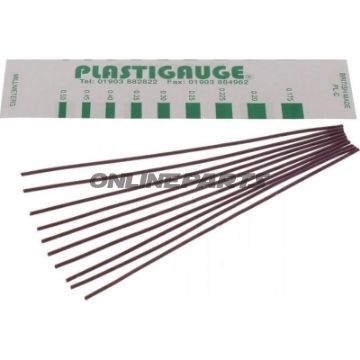

- Skala: Farbcodierte Ableseskala mit sowohl Millimeter- als auch Zollangabe für einen schnellen Vergleich.
Technischer Anwendungsbereich und Präzision
Dieses Set deckt den Messbereich 0,025–0,175 mm ab, geeignet für feine Spiel- bzw. Passflächenmessungen bei Motorarbeiten und Aufarbeitungen. Plastigauge liefert eine direkte visuelle Anzeige des Spiels und ist besonders nützlich, wenn eine schnelle Verifizierung nach Bohren/Honen oder bei Kontrolle der Lagerringe-/Lageroberflächen erforderlich ist.
Kompatibilität und Anwendung
Geeignet für professionelle Werkstätten und erfahrene Motorradmechaniker, die mit Touring-, klassischen und modernen Sportmotoren arbeiten. Wird häufig verwendet bei:
- Kontrolle von Kurbelgehäuse- und Kurbelwellenlagern
- Kontrolle von Nockenwellen- und Führlagern
- Verifikation nach Bohren, Honen oder Lagerwechsel
Lieferumfang und praktische Informationen

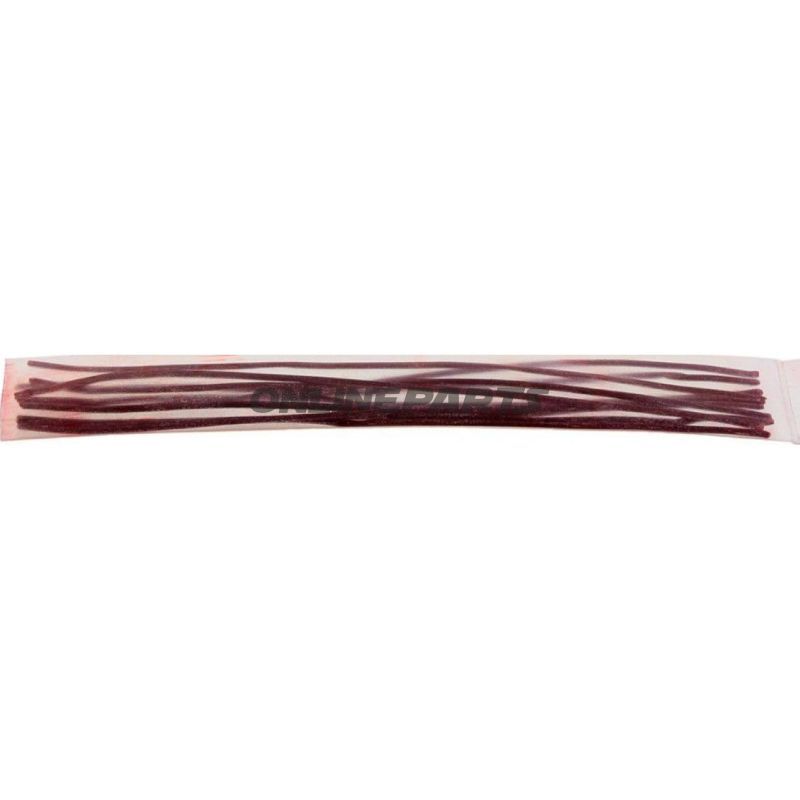

Das Paket enthält Messstreifen im Bereich 0,025–0,175 mm zusammen mit einer Ableseskala in mm und Zoll sowie eine kurze Bedienungsanleitung. Hinweis: Der Inhalt kann je nach Herstellerverpackung leicht variieren — prüfen Sie immer das Produktbild oder die beiliegende Anleitung für eine genaue Lieferung.
Produktidentifikation
Dieser Artikel wird unter der Artikelnummer (MPN) 647.00.11 verkauft und lässt sich über den GTIN 4037374401016 nachverfolgen. Die Informationen (GTIN und MPN) folgen in der Regel der Dokumentation des Herstellers und helfen, eine korrekte Zuordnung bei Bestellung und Lagerverwaltung sicherzustellen.
Praktische Tipps zur Messung
- Reinigen Sie Kontakflächen gründlich von Öl und Partikeln vor der Messung.
- Verwenden Sie das korrekte Drehmoment beim Anziehen — zu hohes oder zu niedriges Drehmoment verfälscht das Messergebnis.
- Messen Sie unmittelbar nach dem Lösen der Spannung; lesen Sie die Breite mit dem beiliegenden Messblatt oder einem Lineal mit feiner Skala ab.
- Wiederholen Sie die Messung bei Unsicherheit und verwenden Sie mehrere Messpunkte, um eventuelle Exzentrizität zu bestimmen.
Hinweise
Die Produktbeschreibung richtet sich an erfahrene Mechaniker und Motorrad-Enthusiasten; falls Sie spezifische Anforderungen an Toleranzen haben oder eine dokumentierte Messanleitung wünschen, empfiehlt es sich, die Anweisungen des Motorherstellers zu befolgen oder kalibriertes Messwerkzeug in Kombination mit Plastigauge zu verwenden.
