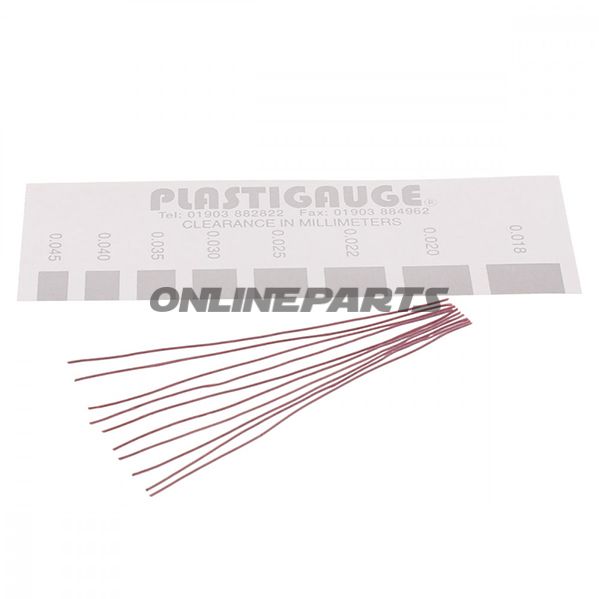

Plastmessstreifen für Gleitlejer — Messbereich 0,018–0,045 mm
Kurz über Funktion
Plastmessstreifen (oft als Plastigaue oder Plastmessstreifen bezeichnet) werden für schnelle und präzise Kontrollen von Freigängern und Verschleiß in Gleitlegern verwendet, beispielsweise Hauptlager, Kurbelwellen- und Nockenwellenposition. Der Streifen wird zwischen den Lagerflächen platziert, mit den entsprechenden Bauteilen zusammengebaut und zusammengedrückt; nach dem Auseinandernehmen wird die Breite des Plastiks gemessen, um die Öl- oder Lagerfreiheit zu bestimmen.
Technische Beschreibung und Anwendung
- Material und Aufbau: Dünne, formbare Kunststofffolie, die sich unter Druck flach drückt. Die Zusammensetzung des Materials gewährleistet wiederholte und vorhersehbare Verformungscharakteristika innerhalb des angegebenen Messbereichs.
- Messmethode: Legen Sie einen Streifen längs an die Lagerfläche, montieren Sie das Teil mit dem üblichen Anzugsdrehmoment (oder dem spezifizierten Moment), demontieren Sie es und lesen die flachgedrückte Dicke mittels der beiliegenden Skala oder Kalibrierkarte ab.
- Messgenauigkeit: Entwickelt für den Messbereich 0,018–0,045 mm, geeignet für Feinstmessungen, bei denen herkömmliche Messstäbe oder Fühler-Messwerke nicht direkt verwendet werden können.
- Skala: Kombination aus Zoll- und Millimeterskala, wodurch das Ablesen mit sowohl metrischen als auch zöllenbasierten Werkstattprotokollen kompatibel ist.
Materialauswahl und Eigenschaften
Das Kunststoffmaterial ist ausgewählt, um eine stabile plastische Verformungskurve innerhalb des angegebenen Bereichs zu haben, sodass die Ablesungen zwischen wiederholten Messungen konsistent bleiben. Die Oberfläche des Materials ist glatt, um Messfehler durch Platzierung zu minimieren, aber dennoch ausreichend Haftung, um eine gleichmäßige Ausflachung unter Druck sicherzustellen. Es gibt keine chemischen Zusätze oder Beschichtungen, die Messungen bei normaler Verwendung in einer Motorwerkstattumgebung beeinflussen würden.
Verpackung und Inhalt
Das Produkt wird mit der Referenznummer (MPN) 647.00.10 und der globalen Artikelidentifikation GTIN 4037374401009 geliefert. Der Pack enthält Messstreifen, die für Einzelmessungen vorgesehen sind, sodass der Techniker mehrere Kontrollen durchführen kann, ohne denselben Streifen mehrfach verwenden zu müssen. Beachten Sie, dass die Angabe der Stückzahl in der Beschreibung sich auf die Anzahl der einzelnen Streifen im Packungsinhalt bezieht und nicht auf eine Großhandelsverpackung.
Kompatibilität und Zielgruppe
Entworfen für Mechaniker und Techniker, die mit Motor- und Maschinenteilen arbeiten — insbesondere bei der Messung von Gleitlegern in Motorblöcken und Zylinderkopf. Geeignet für Werkstätten und Feldarbeit, in denen schnelle, zuverlässige Freigabenmessungen ohne spezielles Messwerkzeug erforderlich sind.
Vorteile dieser Art Messstreifen
- Ermöglicht Messungen in engen oder geschlossenen Zwischenräumen, in denen Mikrometer oder Fühler-Gauges nicht direkt verwendet werden können.
- Direkt lesbare Anzeige auf Zoll- und Millimeterskala verbessert den Workflow in Werkstätten mit gemischten Messsystemen.
- Einfaches Verfahren ohne Bedarf an fortgeschrittener Kalibrierungsausrüstung.
Identifikation
Dieses Produkt ist registriert mit GTIN 4037374401009 und der Hersteller-Teilenummer (MPN) 647.00.10, Informationen, die für Ersatzteil- und Logistikmanagement in Werkstätten genutzt werden können.
Hinweise
Verwenden Sie immer das korrekte Anzugsdrehmoment und reinigen Sie Kontaktflächen vor der Messung, um Fehler zu vermeiden. Die Kunststoffstreifen sind für den Einweggebrauch pro Messung vorgesehen; versuchen Sie nicht, einen gebrauchten Streifen für nachfolgende Messungen wiederzuverwenden, da die Verformung die Genauigkeit verändert.
