Messschablone Jmpmetr/Zoll

Maßschema für Ölablasschrauben — JMP METR / Zoll

Produkt: Maßschemata zur Bestimmung der Gewindegöße von Ölablassschrauben.
Marke: JMP. MPN: 722.30.11. GTIN: 4043981168457.

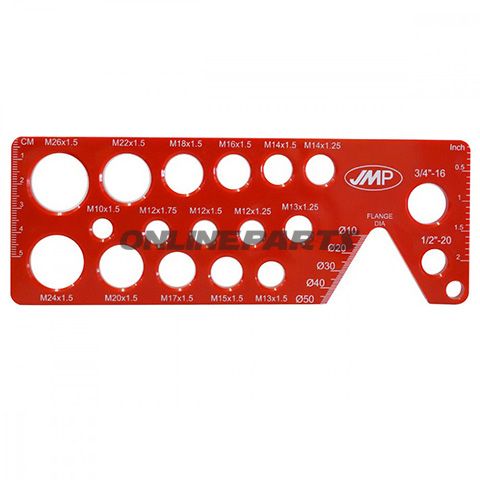

Dieses Maßschema von JMP ist ein unterteiltes Messwerkzeug, das entwickelt wurde, um Gewindegroesse schnell und präzise zu identifizieren Ölablassschrauben für Motorräder und Autos. Das Werkzeug kann direkt am Gewinde der Ablassschraube verwendet werden, um korrekt metrische oder Zollgewinde ohne mehrere separate Messscheiben zu finden.

• Funktion: Das Schablon ermöglicht den Vergleich und die Ablesung der Gewindegöße und der Steigung (Pitch), indem die Schraube gegen die ausgefüllten Profile des Werkzeugs geführt wird. Es hilft bei der Auswahl von Ersatzteilen wie Ölstopfen, Dichtungen oder Ablassschrauben mit korrekten Abmessungen.
• Anwendung: Geeignet für Mechaniker und erfahrene Nutzer für eine schnelle Kontrolle in der Werkstatt und bei der Behebung von Servicearbeiten. Kann bei verschmutzten oder teilweise abgenutzten Schrauben verwendet werden, bei denen visuelle Bestimmung schwierig ist.

Gewindegroessen, die gemessen werden können (metrisch und Zoll):

• M10 x 1,50 mm
• M12 x 1,25 mm
• M12 x 1,50 mm
• M12 x 1,75 mm
• M13 x 1,25 mm
• M13 x 1,50 mm
• M14 x 1,25 mm
• M14 x 1,50 mm
• M15 x 1,50 mm
• M16 x 1,50 mm
• M17 x 1,50 mm
• M18 x 1,50 mm
• M20 x 1,50 mm
• M22 x 1,50 mm
• M24 x 1,50 mm
• M26 x 1,50 mm
• 1/2"-20 (UNC)
• 3/4"-16 (UNC)

Material und Eigenschaften

• Typischerweise aus korrosionsbeständigem Stahl oder gehärteter Metall-Kunststoff-Verbund gefertigt, um eine stabile Form und lange Lebensdauer im Werkstattbetrieb zu gewährleisten. Die Materialauswahl sorgt dafür, dass die Profile auch bei häufigem Gebrauch messbar bleiben.
• Die Oberfläche ist normalerweise markiert oder gefräst, um eine klare Ablesung zu ermöglichen und Fehlmessungen beim Zuordnen des Gewindes zu reduzieren.
• Robuste Bauweise macht das Werkzeug beständig gegen Öl und Reinigungsmittel, was im täglichen Werkstattumfeld wichtig ist.

Technische Vorteile

• Schnelle Identifikation sowohl metrischer als auch Zollgewinde am selben Werkzeug, was Zeit bei der Diagnose spart.
• Reduziert den Bedarf, mehrere Schrauben oder Dichtungen auszuprobieren, durch direkten Vergleich des Gewindeprofils.
• Funktioniert als Messwerkzeug im Feld oder in der Werkstatt, auch wenn Dokumentation fehlt oder Originalteile defekt sind.

Kompatibilität und Einschränkungen

• Geeignet für die aufgelisteten Standardgrößen. Nicht geeignet für feine, sehr ungewöhnliche oder metrische Gewinde mit unüblichen Steigungen, die nicht in der Profilliste erscheinen.
• Bei stark beschädigten oder stark abgerundeten Gewinden kann die Messung ungenau werden; Reinigung und visuelle Beurteilung wird vor der Verwendung empfohlen.

Hinweise

• Marke JMP und MPN 722.30.11 sind hilfreich bei Neubestellung oder der Suche nach Ersatzteilinformationen in Werkstatt-Systemen.
• GTIN 4043981168457 kann zur sicheren Identifikation in Lagerverwaltung und Einkauf verwendet werden.

Dieses Maßschemata ist für Fachleute konzipiert, die ein schnelles und zuverlässiges Werkzeug zur Gewindeidentifikation im täglichen Werkstattbetrieb benötigen.
