Messkabel Sortiment Jmpprüfkabel Satz Im Koffer

Testkabelsæt i kuffert til fejlfinding på køretøjets elektriske system

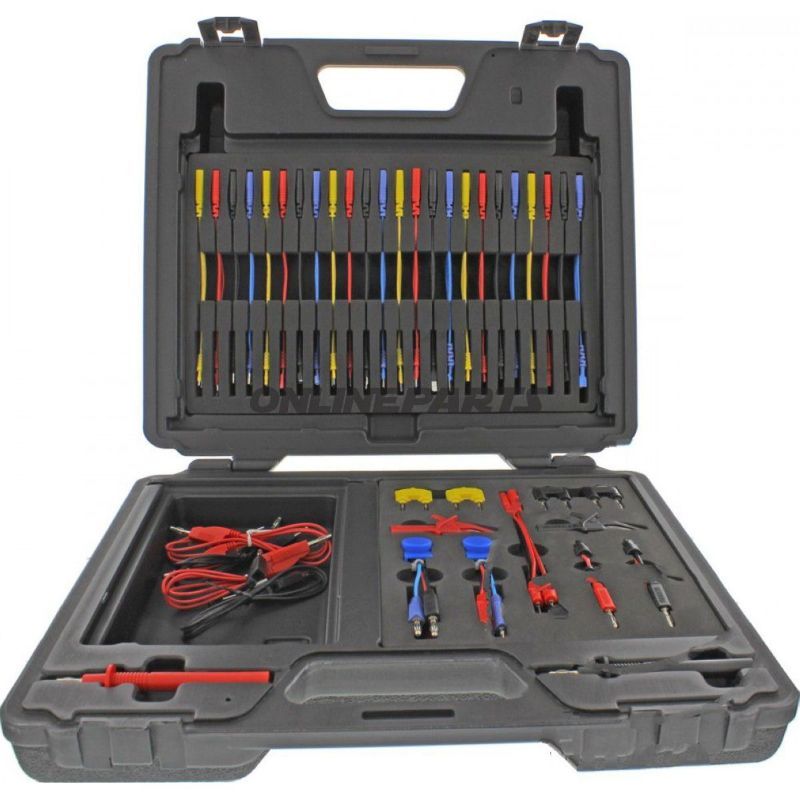

Produkt: JMP Testkabel Sæt i Kuffert (brand: JMP).
MPN: 609.01.15 · GTIN: 4043981186642.

Dieses Set ist für den professionellen Einsatz bei Fehlersuche und Messarbeiten an den elektrischen Anlagen und der Elektronik von Fahrzeugen entwickelt worden. Das Set wird in einem Kunststoffkoffer mit Schaumstoffeinlagen geliefert, in dem die einzelnen Komponenten sortiert sind, um im Werkstattkontext schnellen Zugriff zu ermöglichen.

Funktion und Anwendung

• Wird für Kontaktmessungen und Leitungsdiagnostik in Verbindung mit Multimeter, Zangenamperemeter, Prüflampen und ähnlichen Messinstrumenten verwendet.
• Ermöglicht das Abtasten von Kontakten, Steckkonzepten, Sensoren und Schaltungen, ohne Isolierung oder Kontakte durch die mitgelieferten Nadel- und Krokodilklemmen zu beschädigen.
• Integrierte Testfunktionen wie LED-Testkabel und feste Druckwiderstände ermöglichen die Überprüfung von Polarität, Kontinuität und speziellen Abdeckungen wie Airbag- und Gurtschlosskreisen.

Materialien und Konstruktion

• Kabel: Flexible silikonisolierte Leiter, ausgewählt für gute Flexibilität bei niedrigen Temperaturen und lange Lebensdauer bei wiederholter Handhabung.
• Präparate und Stecker: Metallspitzen und Federkappenspitzen aus beschichtetem Kupfer/Legierung für guten Kontakt und Verschleißfestigkeit.
• Koffer: Robuster Kunststoff mit Schaumeinlage, schützt die Komponenten und hält sie in einer Werkstattumgebung organisiert.

Inhalt und technische Details

Das Set enthält eine breite Auswahl an Verbindungs- und Testelementen, sodass der Anwender die Messanordnung an viele Fahrzeugstecker und Terminale anpassen kann:

• 2 große Pr2 mit Federkappenspitze (rot und schwarz).
• 4 Verlängerungen mit Federkappenspitze, Kabellänge 91 cm (2 rot, 2 schwarz).
• 4 Pröber mit Nadelspitze (2 rot, 2 schwarz).
• 2 Krokodilstiel-Probeklemmen (rot und schwarz), können zusammen mit Pröbern oder Verlängerungen verwendet werden.
• 2 feste Testwiderstände zur Airbag- und Gurtschloss-Kontrolle (gelb).
• 2 stufenlos variierbare Potentiometer (5 kΩ) z.B. zur Simulation oder Steuerung von Temperatursensoren.
• 2 Testkabel mit LED zur Anzeige von Polarität und Vorhandensein von Spannung.
• 2 Brücken (jeweils mit 2 Bananensteckern für eine Testmuffe), schwarz.
• 12 Innen-Rundsteck-Kabel mit Länge 15 cm: 3× 1,6 mm (gelb), 3× 2,5 mm (rot), 3× 3,5 mm (schwarz), 3× 3,9 mm (blau).
• 12 Außen-Rundsteck-Kabel mit Länge 15 cm: gleiche Durchmesserverteilung wie oben.
• 24 Innen-Flachsteck-Kabel mit Länge 15 cm: verteilt 3× pro Abmessung (0,6×0,6 mm gelb; 0,6×0,9 mm rot; 0,6×1,3 mm schwarz; 0,6×1,9 mm blau).
• 24 Außen-Flachsteck-Kabel mit Länge 15 cm: gleiche Abmessungen und Farbcodierung wie bei den Innenkabeln.

Kompatibilität und praktische Vorteile

• Dimensionierung und Farbcodierung ermöglichen eine schnelle Identifikation geeigneter Adapter für gängige runde und flache Steckkonfigurationen in Autos und Leichtfahrzeugen.
• Potentiometer und feste Widerstände ermöglichen einfache Simulations- und Messaufgaben bei Sensorsteuerungen (z.B. Öltemperatur-, Motortemperatur- und Ladedrucksensoren).
• Flexiblen Silikonkabel senken das Risiko von Leitungsbrüchen durch wiederholte Bewegung und Biegung im Werkstattbetrieb.

Dieses Set von JMP (MPN 609.01.15, GTIN 4043981186642) ist so zusammengestellt, dass Mechaniker und technisches Personal rasch zuverlässige temporäre Messverbindungen und Simulationen an einem breiten Querschnitt von Fahrzeug-Elektrik-Komponenten herstellen können.
