Membran D‑80,5 mm für Druckregler (für Druckluftregler)
Produktübersicht
Diese Gummimembran ist ein Ersatzteil für Druckregler und wird als bewegliche Dicht- und Steuerfläche im inneren Aufbau des Reglers verwendet. Sie fungiert als Kontaktfläche zwischen dem Regulierungskammer und dem Ventilmechanismus und wandelt Druckänderungen in eine mechanische Bewegung um, die den Luftdurchfluss und den Ausgangsdruck des Reglers steuert.
- GTIN: 4030875030167
- MPN (Artikelnummer): 656.03.71
- Ursprüngliche Referenz: EO Originalteil 280-221 (im Herstellerhinweis genannt)
Abmessungen und Form

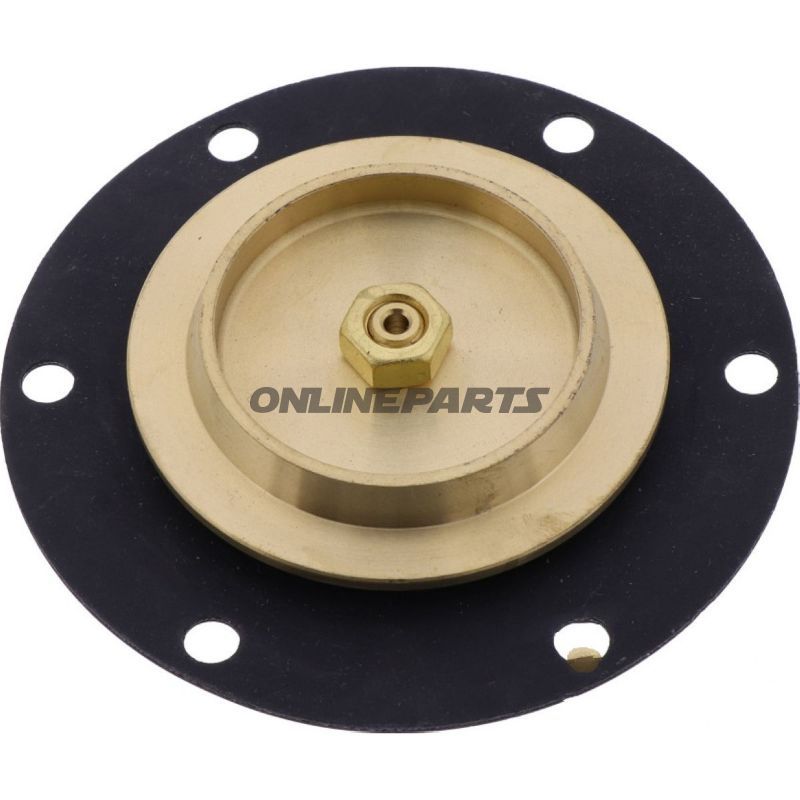

Die Membran hat einen äußeren Durchmesser von ca. 80,5 mm und eine Gesamthöhe von ca. 13 mm. Sie wird mit einer innenliegenden Messingplatte/Verstärkung mit einem Durchmesser von ca. 54 mm geliefert, die die Last verteilen und eine korrekte Zentrierung und Kontaktfläche im Regler sicherstellt.
Material und Eigenschaften
Die Membran besteht aus Gummi mit eingebauter Messingverstärkung. Die Eigenschaften des Gummis ermöglichen Elastizität und Dichtheit bei wiederholten Druckzyklen, während die Messingplatte die lokale Steifheit erhöht, das Risiko von Verformungen am Montagespunkt senkt und eine gleichmäßige Kraftübertragung auf den Ventilmechanismus sicherstellt. Die Materialwahl ist typischerweise für den Einsatz in normalen Druckluftumgebungen ausgelegt; für Anwendungen mit aggressiven Medien oder extremen Temperaturen sollten Kompatibilität mit den Spezifikationen des Reglers geprüft werden.
Funktionale Vorteile
- Gewährleistet Dichtung und flexible Bewegung, erforderlich für stabile Druckregelung.
- Messingplatte sorgt für gleichmäßige Druckverteilung und reduziert lokale Beanspruchung des Gummis.
- Die Abmessungen sind auf Standarddruckreduzierer abgestimmt, wobei ein äußerer Durchmesser von ca. 80,5 mm vorgesehen ist.
Kompatibilität und Anwendung
Die Membran ist für den Einsatz in Druckluftreglern/ Druckregulatoren mit entsprechenden Maßen und Montagemethoden vorgesehen. Das deutsche Produktdatenblatt verweist auf eine Verbindung mit Filter-Druckreglern (z.B. Artikelnummer im Herstellerdatenblatt genannt); eine Integration in solche Einheiten wird erwartet. Für Mechaniker wird empfohlen, vor der Montage Übereinstimmung zwischen MPN 656.03.71, dem physischen Durchmesser und der Montagemethode im konkreten Regler zu prüfen.
Montage und Handhabung
Beim Austausch sollte der Monteur eine korrekte Zentrierung der Messingplatte sicherstellen und das Dehnen oder Beschädigen der Gummiringe vermeiden. Kontaktflächen von Schmutz und Partikeln reinigen, bevor montiert wird. Nach dem Austausch die Regelungsfunktion bei niedrigem Druck testen und anschließend bei Normalbetriebsdruck, um Dichtheit und korrekte Bewegung zu überprüfen.
Qualitäts- und Referenzinformationen
Dieses Teil ist mit der GTIN 4030875030167 und der Hersteller-Artikelnummer/MPN 656.03.71 gekennzeichnet, was zum Abgleich mit Lieferanteninformationen und Ersatzteilkatalogen verwendet werden kann. Herstellerangaben nennen EO Originalteil 280-221 als verwandte Referenz.
Hinweise
Wenn der Regler besondere Anforderungen an Materialeigenschaften hat (z.B. Ölbeständigkeit, Lebensmittelauthentifizierung oder hohe Temperaturen), sollten Sie die Kompatibilität mit den technischen Daten des Anbieters überprüfen, da diese Membran im Allgemeinen für Standard-Druckluftanwendungen ausgelegt ist.
