Membrane Klein D.50 Mmfür Druckregler

Membran Ø50 mm für Druckregler (EWO) — Ersatzteil für Druckluftregler

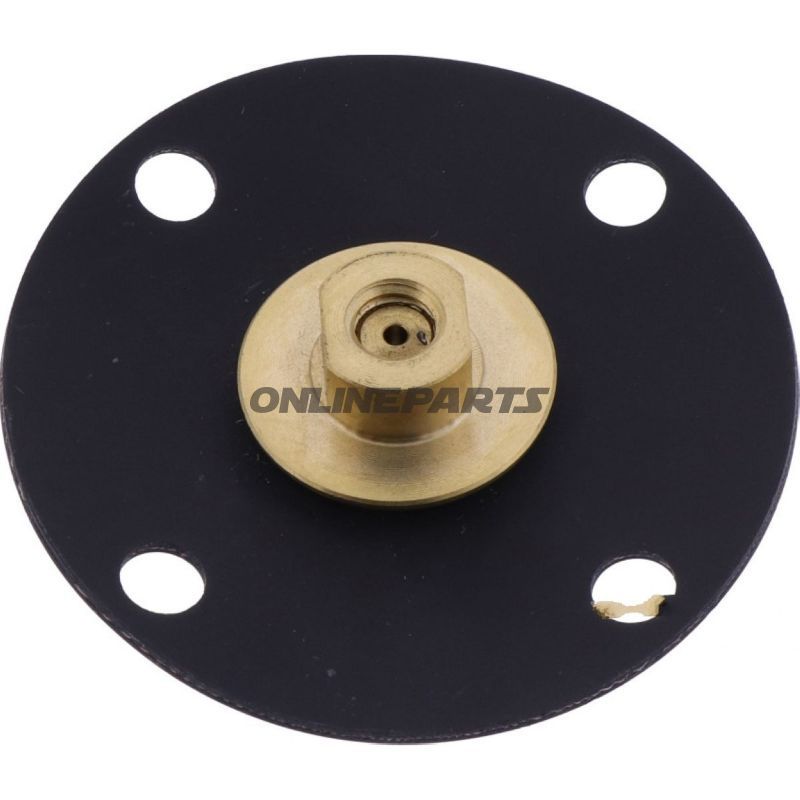

Diese Gummimembran ist ein Ersatzteil, das für Druckluftregler aus der EWO-Serie vorgesehen ist. Das Produkt wird oft als „Membran kleiner D.50 mm“ bezeichnet und dient als Dichtung und bewegliche Trennfläche im Inneren des Reglers, um den Luftdruck zu steuern und zu stabilisieren.

Funktion

• Die primäre Funktion der Membran besteht darin, regulierte Druckkammern zu trennen und Bewegung von dem Reglungsmechanismus auf die Ventilöffnung zu übertragen, sodass der Ausgangsdruck stabil gehalten wird.
• Sie wirkt als flexible Dichtung, die auf Druckänderungen reagiert und eine genaue Positionierung der Ventilkomponenten sicherstellt.
• Typische Anwendungen sind Wartung und Reparatur von Serviceeinheiten (z. B. Manometer, Regler und kombinierte Filter-Regler-Lösungen) in pneumatischen Systemen.

Material und Abmessungen

• Material: Gummi (Elastomer) gewählt für Flexibilität und Dichtheit bei zyklischer Beanspruchung. Das Material ist für Kontakte mit Druckluft und üblichen Ölmengen in der Pneumatik geeignet, aber die chemische Beständigkeit hängt von den Betriebsmedien und Temperaturen ab — prüfen Sie die Kompatibilität bei speziellen Anwendungen.
• Außendurchmesser (Ø): 50 mm
• Messingscheibe (eingesetzte Scheibe) Ø: 20 mm — wird als Verstärkung und Kontaktfläche zur Reglersachse/Ventil verwendet
• Höhe (Dicke/Profil): 11,5 mm

Kompatibilität und Anwendungstipps

• Das Referenzteil-/MPN-Nummer ist 656.03.72 — verwenden Sie dies bei der Bestellung, um das korrekte Ersatzteil sicherzustellen.
• GTIN: 4030875040579 — enthält Produktidentifikation, die für die Suche in Katalogen und Lagerverwaltungssystemen verwendet werden kann.
• Die Membran wird als Originalteil für EWO-Druckregler bezeichnet; vergleichen Sie MPN und Abmessungen mit der bestehenden Membran beim Austausch, um Passform zu gewährleisten.
• Beim Einbau Kontaktflächen von Schmutz und alten Dichtungsresten reinigen. Prüfen Sie, ob die innere Messing- oder Metallfläche nicht beschädigt ist, da Unebenheiten die Dichtleistung beeinflussen können.

Technische Vorteile und Haltbarkeit

• Die Elastizität des Gummimaterials sorgt für eine gute wiederholte Bewegungsreaktion ohne nennenswerte dauerhafte Verformung bei normalem Betriebsdruck.
• Die Messingeinsatz verhindert Überspannung am Mittelpunkt und verteilt die Belastung auf die Ventilkomponente, wodurch das Risiko lokaler Ermüdung reduziert wird.
• Einfaches Ersatzteilelement, das die Lebensdauer des Reglers bei korrektem Austausch und Wartung verlängern kann.

Identifikation

• MPN: 656.03.72
• GTIN: 4030875040579
• Marke: EWO (im Herstellertext als Originalteil angegeben)

Anweisungen zu Bestellung und Montage

• Bestellen Sie MPN und Maße vor dem Kauf, um Fehler beim Austausch von Ersatzteilen zu vermeiden.
• Bei dem Austausch empfiehlt sich eine visuelle Inspektion des Reglerschhut, des Ventilsitzes und der Sitzfläche auf gleichzeitige Abnutzung.
• Wenn der Regler aggressiven Flüssigkeiten oder extremen Temperaturen ausgesetzt war, müssen Membran und umliegende Komponenten gründlich überprüft werden, da Gummi Eigenschaften ändern kann.

Die Produktbeschreibung basiert auf der Herstellerreferenz und angegebenen Maßen (Ø50 mm, Ø Messing 20 mm, Höhe 11,5 mm). Verwenden Sie MPN 656.03.72 oder GTIN 4030875040579 bei Anfragen, um das korrekte Ersatzteil sicherzustellen.
