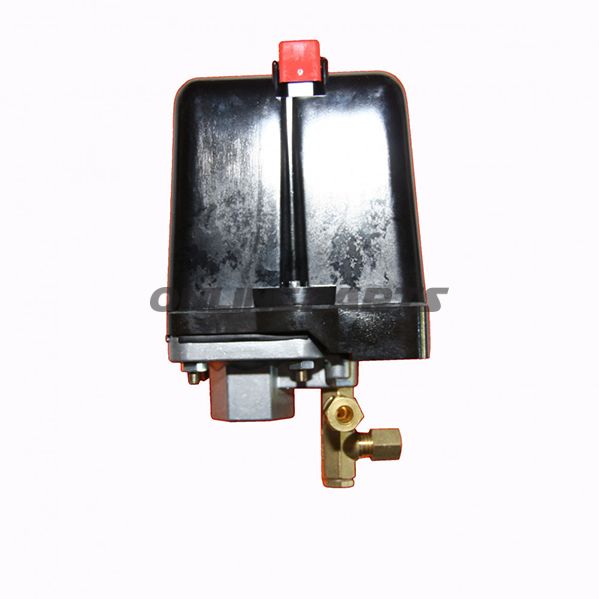

Membran-Druckschalter für Kompressoren (MDR5/16K) mit Motorschutz

Produktname: Membran-DRUCKMDR5 / 16K + EV5.6.1-10.3A
Marke: Flaco
MPN: 650.92.10
GTIN: 213000

Dieser Membran-Druckschalter ist zur Steuerung von Ein- und Abschaltdruck bei Kolbenkompressoren der MDR 5/16K-Serie vorgesehen. Das Gerät kombiniert Druckregelung über eine Membran mit einem integrierten Überdruck-/Entlastungsventilkonzept und einem dreiphasigen Motorschutz, wodurch es für Anwendungen geeignet ist, in denen sowohl Druckbegrenzung als auch Motorschutz erforderlich sind.

• Funktion: Erfasst den Druck im System und schaltet den Kompressormotor bei voreingestellten Druckpunkten ein oder aus. Das Entlastungsventil sorgt für reduzierten Rückdruck beim Stopp und erleichtert die Startbedingungen.
• Kontaktart: Öffner, 3-polig (unterbricht beim Abschalten).
• Einstellbereich: 2,5 – 16 bar. Maximaler Abschaltdruck 16 bar.
• Schaltleistung: 5,5 kW (gibt an, welche Motorleistung der Schalter bei korrekter Installation handhaben kann).
• Motorschutz (Überstromrelais): Einstellung von 6,10 bis 10,3 A, angepasst an den dreiphasigen Betrieb.
• Medientemperaturbereich: -5 °C bis +80 °C.
• Schutzart: IP54 — schützt vor Staub in größeren Partikeln und Spritzwasser aus allen Richtungen, erfordert jedoch Beachtung bei feinem Staub oder starker Wasserbelastung.
• Schaltfrequenz: Max. 120 Zyklen/min bei elektrischer Betätigung; max. 600 Zyklen/min bei mechanischer Einwirkung (verwenden Sie diese Werte als Richtwerte bei der Auslegung des Systems).
• Anschluss: Flansch 1/4" für den Druckanschluss; elektrische Anschlüsse gemäß geltenden dreiphasigen Normen (siehe Installationsanleitung).

Materialien und Konstruktion: Der Druckmessbereich verwendet Membrantechnologie, die typischerweise aus elastischem, chemisch beständigem Material besteht, das gegen ein Metallgehäuse montiert ist, um Druckänderungen in mechanische Bewegung des Schaltwerks umzusetzen. Kontakt- und Entlastungsteile sind für den gewerblichen/industriellen Betrieb mit robusten Verbindungen und Motorschutzrelais im Gehäuse ausgelegt. Das IP54-Gehäuse weist auf praktische Robustheit für Werkstatt- und Maschinenraumumgebungen hin, erfordert jedoch korrekte Montage und Kabelführung, um den Schutz aufrechtzuerhalten.

Kompatibilität und Anwendung: Das Gerät ist speziell für MDR 5/16K-Kompressoren und entsprechende Systeme vorgesehen, bei denen eine Druckregelung im Bereich 2,5–16 bar und ein Motorschutz im angegebenen Strombereich erforderlich sind. Geeignet für Werkstattmaschinen, industrielle Kompressoranlagen und Anwendungen, in denen dreiphasige Motorsteuerung notwendig ist. Prüfen Sie stets mechanische und elektrische Anschlussmaße sowie das Schaltbild, um die Kompatibilität mit bestehenden Installationen sicherzustellen.

Sicherheit und Installation: Montage und Einstellung durch qualifiziertes Personal. Die Einstellung des Motorschutzes (6,10–10,3 A) muss auf den Nennstrom des Motors abgestimmt sein. Beachten Sie lokale Elektroinstallationsvorschriften und verwenden Sie geeignete Kabelquerschnitte, Sicherungen und Erdung. IP54 bedeutet eingeschränkten Schutz gegen Eindringen – vermeiden Sie direkte Einwirkung von starkem Wasser oder sehr feinem Staub.

Hinweise: GTIN 213000, MPN 650.92.10 und die Marke Flaco ermöglichen die Identifizierung des korrekten Geräts beim Einkauf und der Bestellung von Ersatzteilen. Die angegebenen Werte für Schaltfrequenz, Leistung und Temperatur sind technische Grenzen; dimensionieren Sie Komponenten im System anhand dieser Werte, um Betriebssicherheit und Lebensdauer zu gewährleisten.
