Membran-Drucks.Mdr5/16K+Ev5.2.4-4.2A

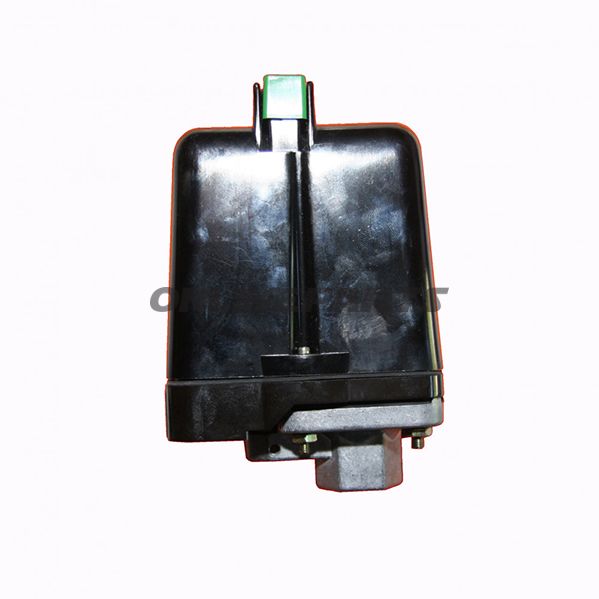

Membran-Druckschalter für Kompressor - MDR5/16K mit EV5.2.4-4.2A (Flaco)

Kurzbeschreibung
Dieser membranbasierte Druckschalter von Flaco (MPN: 650.91.37, GTIN: 05 223 150) ist zur Steuerung der Ein- und Ausschaltfunktionen von Druckmessern in Kompressoranlagen bestimmt. Das Gerät kombiniert Druckschalterfunktion mit Überdruckentlastung und beinhaltet ein eingebautes Motorschutzrelais in einer Dreiphasenausführung.

Funktion und Anwendung

• Schaltet den Kompressor ein/aus basierend auf dem eingestellten Druckbereich (Membranprinzip).
• Eingebaute Überdruckventil sorgt für Druckentlastung bei zu hohem Druck.
• Wird mit 1/4" Flansch zur Anschluss an die Druckleitung und mit Motorschutzrelais (Überstromrelais) zum Schutz des Motors geliefert.
• Kontaktkonfiguration: Schließer (3-polig), geeignet für Dreiphasensysteme.

Technische Spezifikationen und Betrieb

• Einstellbereich: 2,5 – 16 bar, mit Abschaltung bei max. 16 bar.
• Schaltleistung: bis zu 5,5 kW, geeignet für viele mittelgroße Kompressormotoren.
• Motorschutzrelais (Überstromrelais): Einstellung 2,40–4,20 A.
• Medientemperatur: -5 °C bis +80 °C.
• Schutzart: IP54 — geschützt gegen Staub in schädigender Menge und Spritzwasser aus allen Richtungen.
• Schaltzyklen: max. 120 elektrische Schaltvorgänge; max. 600 mechanische Schaltvorgänge.

Materialien und Konstruktion

Das Produkt verwendet eine Membran als Drucksensor und robuste Metallflansche/Anschlüsse, um eine dichte und stabile mechanische Verbindung zur Druckleitung zu gewährleisten. Kontakte und elektrische Komponenten sind für industrielle Belastungen bis zu den angegebenen 5,5 kW ausgelegt und in einem Gehäuse entsprechend IP54 geschützt. Das Motorschutzrelais (Überstromrelais) ist in das Gerät integriert, um den Bedarf an externen Komponenten bei Drehstrombetrieb zu reduzieren.

Kompatibilität und Installationshinweise

• Geeignet für stationäre Kompressoren, bei denen die Steuerung von Druckintervallen zwischen 2,5 und 16 bar erforderlich ist.
• Konfigurieren Sie Kontakt- und Relaisanschlüsse entsprechend dem Dreiphasennetz der Anlage und dem Nennstrom des Motors — das Motorschutzrelais muss vor Inbetriebnahme auf die Motorlast eingestellt werden.
• Wird normalerweise über 1/4" Flansch/Anschluss an der Druckleitung montiert; sorgen Sie für korrekte Dichtung und sauberen Anschluss, um Leckagen zu vermeiden.

Sicherheit und Wartung

• Überprüfen Sie regelmäßig die Einstellung und Funktion des Überdruckventils und des Druckschalters.
• Bei Installation elektrischer Anschlüsse muss die Stromversorgung abgeschaltet sein, und die Montage ist von einer qualifizierten Fachkraft durchzuführen.
• Das IP54-Gehäuse schützt vor üblichen Umwelteinflüssen, das Gerät sollte jedoch nicht konstant starkem Wasserstrahl oder Untertauchen ausgesetzt werden.

Produktidentifikation
Dieses Produkt wird unter der Marke Flaco mit der Herstellernummer/MPN 650.91.37 und GTIN 05 223 150 vertrieben, was bei Ersatzteilanfragen oder in Serviceunterlagen verwendet werden kann.

Hinweis
Die Spezifikationen geben Maximalwerte an, ausgenommen Betriebstemperatur und Schutzart; bei ungewöhnlichen Betriebsbedingungen sollte die Eignung der Komponenten von technischem Personal bewertet werden. Stückzahl und Großhandelsverpackung sind hier nicht angegeben, um Missverständnisse beim normalen Kauf zu vermeiden.
