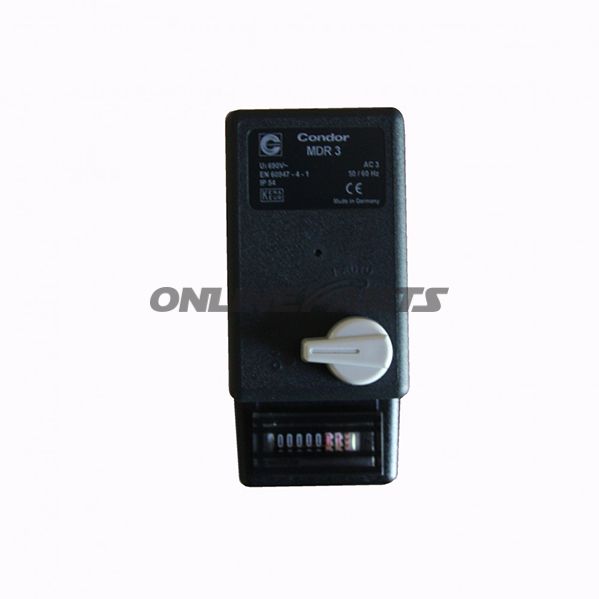

Membran-Druckschalter für Kompressoren (MDR 3/16) — Druckbereich 6–16 bar
Produkt: Membran-Druckschalter für Kompressoren, Modellbezeichnung angegeben als "Membran-TRYKMDR3 / 16 F4-1 / 2 + EA + EV3 223269". Hersteller angegeben als Blitz Rotary, Artikelnummer (MPN) 650.92.28 und GTIN 4057612446562.
Dieser Druckschalter ist zur Steuerung des Ein- und Ausschaltens von Kompressormotoren mittels Drucksignal ausgelegt. Er verwendet einen Membranmechanismus zur Umwandlung von Luftdruck in eine elektrische Schaltfunktion und ist für Dreiphasenbetrieb ausgeführt, um Motoren bis zur angegebenen Schaltleistung direkt zu steuern.
- Funktion: Überwacht den Systemdruck und schaltet den Kompressor bei eingestellten Druckgrenzen ein/aus. Der Schalter fungiert als druckgesteuertes Relais ohne integriertes Entlüftungsventil, Ein/Aus-Schalter oder Motorschutz — diese Funktionen müssen daher extern in der Installation vorgesehen werden.
- Druckbereich und Einstellungen: Einstellbereich für Betriebsdruck: 6–16 bar. Maximaler Abschaltdruck (Sicherheitsgrenze) angegeben mit 35 bar.
- Elektrische Eigenschaften: Schaltleistung 7,5 kW; Kontaktart: Öffner (NC-Kontakt, 3-polig). Ausgelegt für Dreiphasen(Wechselstrom)-Installation.
- Betriebsbedingungen: Mediumtemperatur von -5 °C bis +80 °C. Schutzart IP54, was Schutz gegen schädliche Staubmengen und gegen Spritzwasser aus allen Richtungen bedeutet.
- Verschleiß- und Schalteigenschaften: Max. Schaltfrequenz: 120 Schaltungen pro Minute elektrisch, max. 600 Schaltungen pro Minute mechanisch. Diese Werte geben den empfohlenen Betrieb an, um vorzeitigen Kontaktverschleiß zu vermeiden.
- Montage: Wird mit Flansch F4 1/4 zur Montage an einem passenden Flanschempfänger geliefert. Beachten Sie, dass keine integrierte Entlüftungs-/Entleerungsfunktion vorhanden ist, sodass das Systemlayout dies berücksichtigen muss.
Material- und konstruktionsbezogene Hinweise: Das Produkt ist um eine Membransteuerung aufgebaut, typischerweise ausgeführt in Materialien, die dem Kompressorbetrieb und den angegebenen Temperaturen standhalten. Flansche und Gehäuse werden normalerweise je nach Herstellervariante aus Metall oder verstärktem Kunststoff gefertigt; Zweck ist es, Dichtheit und mechanische Festigkeit bei den angegebenen Drücken und den IP54-Anforderungen sicherzustellen. Kontaktteile und elektrische Anschlüsse sind für die spezifizierte Schaltleistung (7,5 kW) und die dreiphasige Last ausgelegt.
Anwendung und Kompatibilität: Geeignet für Kompressoren, bei denen die Steuerung des Ein-/Ausschaltpunkts im Bereich 6–16 bar erforderlich ist und bei denen externer Motorschutz und Entlastungsventil vorhanden sind oder ergänzt werden können. Geeignet für Werkstatt- und industrielle Kompressoranlagen, bei denen Dreiphasensteuerung und Motorleistungen bis zu 7,5 kW verwendet werden.
Sicherheit und Installation: Bei der Installation müssen elektrische Anschlüsse von qualifiziertem Personal vorgenommen werden. Da die Einheit keinen Motorschutz oder Entlastungsventil enthält, werden separate Sicherungen, Überlastrelais und geeignete Druckentlastungsmechanismen im System empfohlen. Beachten Sie die Montageanleitungen des Herstellers und die geltenden elektrischen Vorschriften.
Identifikation: Die Produktkennzeichnung Blitz Rotary (MPN 650.92.28, GTIN 4057612446562) sollte bei Bestellung und bei Anfragen zu Ersatzteilspezifikationen oder Kompatibilität verwendet werden. Die Bezeichnung "MDR 3/16" bezieht sich auf Typ und Einstellbereich im Sortiment des Herstellers.
Kontaktieren Sie den Lieferanten oder Blitz Rotary für weitere technische Zeichnungen, Abmessungen des Flansches F4 1/4 oder Dokumentation zu Materialauswahl, falls spezielle Umwelt- oder Installationsanforderungen bestehen.
