Membran-Drucks. Mdr5/16K + 1/4 Manometeranschl.

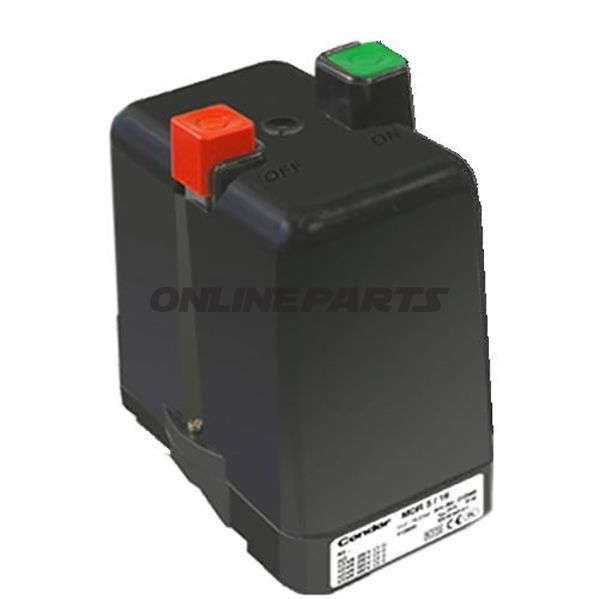

Membran-Druckschalter (MDR 5/16K) mit 1/4" Manometeranschluss für Kompressoren

Dieser Membran-Druckschalter (Condor MDR 5/16K, MPN 650.47.40, GTIN 213000) ist vorgesehen zur Steuerung des An- und Abmeldens von Kompressoren über den Druck des Manometers. Die Einheit erfasst den Systemdruck und führt eine mechanische oder elektrische Ausschaltung/Anschaltung im innerhalb des einstellbaren Druckbereichs aus. Das Produkt wird ohne thermisches Überlastrelais geliefert, das separat bestellt werden muss, um die elektrische Einschalt-/Ausschalt-Funktion voll funktionsfähig zu machen.

Funktion

• Schaltet Kompressoren basierend auf dem gemessenen Druck des Manometers ein/aus.
• Integriertes Entlastungsventil für sichere Druckausgleichungen bei Betätigungen.
• Der Kontakttyp ist ein mechanischer Öffner (3-polig), der den Stromkreis bei der eingestellten Ausschaltung trennt.
• Hinweis: Für elektrische Steuerung ist ein separates thermisches, 3-poliges Überlastrelais erforderlich — ohne dies ist die Ein/Aus-Mechanik nicht elektrisch funktionsfähig.

Technische Daten und Arbeitsbereich

• Einstellbereich: 2,5 – 16 bar (Druckbereich für Ein/Aus).
• Max. Ausschaltdruck: 16 bar.
• Schaltleistung: bis zu 5,5 kW.
• Kontakt: Öffner, 3-polig.
• Betriebstemperatur des Mediums: -5 °C bis +80 °C.
• Schutzklasse: IP54 (Staub- und Spritzwasserschutz).
• Schaltfrequenz: max. 120 Zyklen elektrisch; max. 600 mechanisch.
• Flansch-/Anschluss: 1/2" + 1/4" (Manometeranschluss in 1/4").

Material und Konstruktion

• Membran und Gehäusematerialien sind für Druckreglung in Kompressoranlagen ausgewählt, mit Fokus auf Haltbarkeit und Dichtheit im angegebenen Temperatur- und Druckbereich.
• IP54-Kapselung bedeutet Schutz gegen Staub in schädlicher Menge und gegen Spritzwasser aus allen Richtungen — geeignet für Werkstattumgebungen unter normalen Bedingungen.
• Die mechanische Kontaktgeometrie bietet eine robuste Schließung, während das Entlastungsventil die Belastung beim Wechsel verringert.

Kompatibilität und Anwendung

• Typische Anwendung: Druckregelung an Kompressoren und Druckluftsystemen, bei denen ein einstellbares Ein/Aus-Signal erforderlich ist.
• Dreiphasen-Version (Drehstromausführung) — geeignet für dreiphasige Motoren/Kompressoren, vorausgesetzt korrekte Überlastrelais und elektrische Verdrahtung.
• Elektrische Daten und Montagemittel immer überprüfen und das korrekte thermische Überlastrelais separat bestellen.

Sicherheits- und Installationshinweise

• Die Einheit wird ohne Motorkontaktor/thermisches Überlastrelais geliefert – diese Komponenten müssen installiert werden, um passenden elektrischen Überlastungsschutz zu gewährleisten.
• Montage und elektrische Anschluss sollten von qualifiziertem Personal gemäß geltenden Vorschriften durchgeführt werden.
• Bei der Installation sind Betriebstemperaturen, Maximaldruck und Schutzklasse zu beachten, um lange Lebensdauer und korrekte Funktion sicherzustellen.

Das Produkt ist intern mit MPN 650.47.40 und GTIN 213000 identifiziert. Falls Informationen zu kompatiblen Überlastrelais oder Montagemitteln benötigt werden, geben Sie bitte die elektrischen Daten des Systems und die Platzverhältnisse an, damit die passende Lösung ermittelt werden kann.
