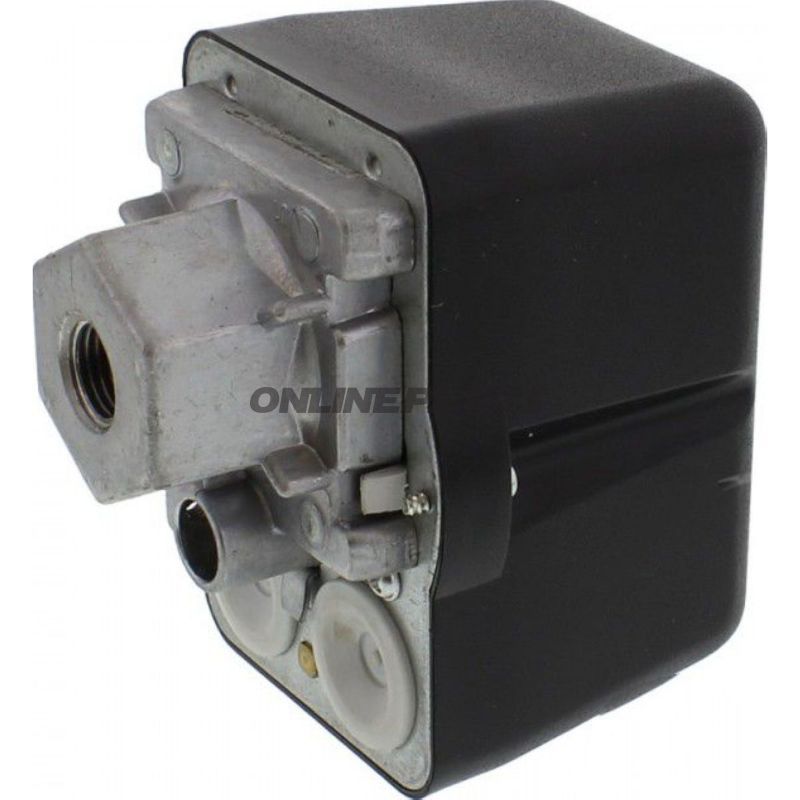

Membran-Druckregler MDR 2/11 für Kompressoren — Ein/Aus-Steuerung des Drucks
Der Membran-Druckregler MDR 2/11 ist ein mechanischer Druckschalter, entwickelt zur Steuerung der Ein/Aus-Funktion von Kompressoren und Druckluftsystemen. Die Einheit überwacht den Systemdruck und schaltet die Stromzufuhr bei Erreichen des voreingestellten Drucks ab oder zu, und sie enthält ein integriertes Überdruckventil für zusätzliche Sicherheit.
- Funktion: Die Regelung arbeitet als Ein/Aus-Druckschalter (Wechsel-/Verdrücker) mit Membranmechanismus. Sie überwacht den Eingangsdruck und aktiviert den Kontakt im festgelegten Druckbereich (siehe unten). Das Überdruckventil ermöglicht eine Druckentlastung bei Bedarf.
- Elektrischer Kontakt: Öffner-Typ (3-polig). Geeignet für Wechselstrombetrieb.
- Einstellbereich: 4–12 bar. Maximale Ausschalt-Druck 12 bar.
- Schaltkapazität: 2,2 kW.
- Betriebstemperatur des Mediums: -5 °C bis +80 °C.
- Schutzklasse: IP54 — schützt vor Staub in schädigender Menge und Spritzwasser aus allen Richtungen.
- Schaltfrequenz: Max. 120 Zyklen/min (elektrisch); max. 600 Zyklen/min (mechanisch).
- Anschluss und Montage: Flansch F4 1/4 (Gewinde-/Flanschverbindung gemäß angegebener Norm).
Materialien und Konstruktion
Die Einheit ist um eine elastische Membran aufgebaut, die Druckänderungen auf eine mechanische Schaltmechanik überträgt. Das Gehäuse und die Flanschbauteile sind aus Materialien gefertigt, die Arbeitsdruck und übliche industrielle Belastungen aushalten; die Membran besteht aus Elastomer, geeignet für die Temperatur- und Mediumverhältnisse von Kompressorsystemen. Die IP54-Kapselung bietet Schutz gegen Staub und Spritzwasser, wodurch die Komponente in Werkstatt- und Maschinenraumumgebungen einsetzbar ist.
Technische Vorzüge und Anwendungsbereiche
- Zuverlässige mechanische Druckabschaltung ohne Bedarf an komplexen elektronischen Steuerungen.
- Integriertes Überdruckventil reduziert das Risiko eines unbeabsichtigten Überdrucks im System.
- Geeignet für Standard-Kompressorinstallationen, pneumatische Systeme und Anwendungen, in denen einfache, robuste Druckkontrolle gewünscht wird.
- Hohe mechanische Schaltfrequenz ermöglicht Einsatz in zyklischen und häufig wechselnden Prozessen (jedoch begrenzte elektrische Schaltfrequenz gemäß spezifiziertem Maximum).
Kompatibilität und Installation
Der Membran-Druckregler MDR 2/11 wird an Kompressoren oder Druckbehälter über den Flansch F4 1/4 montiert. Die elektrische Verbindung erfolgt gemäß den geltenden elektrosicherheitsregeln für Wechselstromanlagen, und der Öffner-Typ (3-polig) sollte mit der Steuerlogik des Systems abgestimmt werden. Sorgen Sie für korrekten Ableit- und Dichtung bei der Montage, um den IP54-Schutz zu erhalten.
Identifikation
Die Artikelnummer (MPN) des Produkts lautet 650.90.12 und die GTIN ist 217404. Diese Codes dienen der eindeutigen Identifikation beim Einkauf und bei Ersatzteilbestellungen.
Hinweise zur Benutzung
- Überprüfen Sie den Einstellbereich und die Schaltkapazität im Hinblick auf das jeweilige System. Die Einheit hat maximale Ausschalt bei 12 bar.
- Vermeiden Sie das Überschreiten der angegebenen Medientemperatur (-5 °C bis +80 °C), um die Lebensdauer der Membran und die Funktionsstabilität zu gewährleisten.
- Bei häufigen elektrischen Schaltungen nahe der Maximalkapazität sollten Installations- und Wartungsabläufe befolgt werden, um die Lebensdauer der Kontakten zu verlängern.
