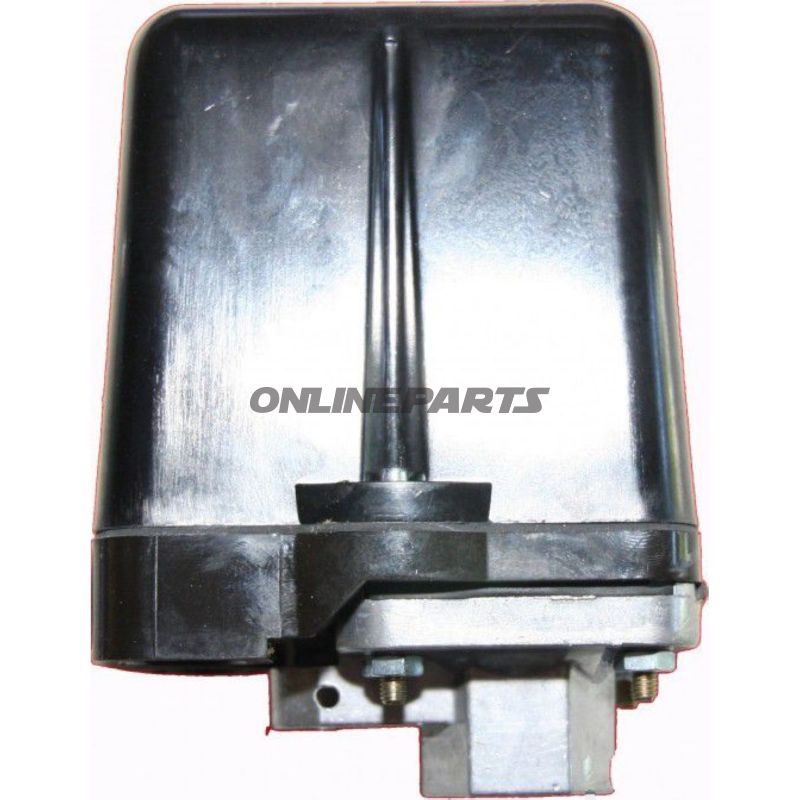

Membran-Druckregler MDR5/16 für Kompressoren — Ein-/Ausschaltsteuerung des Drucks

Produktübersicht: Der Membran-Druckregler MDR5/16 (MPN: 650.90.20, GTIN: 212997) ist ein mechanischer Druckschalter, der zur Steuerung der Ein- und Ausschaltpunkte an Druckmessern von Kompressoren vorgesehen ist. Die Einheit ist als Dreiphasen-Schalter konzipiert, ohne integrierte Überdruckventil oder Motorschutz, und ist für direkte Steuerung von Kompressormotoren innerhalb der angegebenen elektrischen Grenzen geeignet.

Funktion:

• Erfasst Systemdruck über eine flexible Membran und aktiviert die Schaltgruppe bei dem eingestellten Druck.
• Ein-/Aus-Funktion (Ein- und Ausschalten) — die Kontaktfunktion ist Öffner (3-polig), d. h. der Normalzustand des Kontakts unterbricht die Stromzufuhr bei Aktivierung.
• Auslösebereich: 2,5–16 bar. Maximaler Abkopplungsdruck beträgt 16 bar.

Technische Eigenschaften und Anwendungsbeschränkungen:

• Schaltkapazität: bis zu 5,5 kW — dies ist die maximale Belastung, für die der Kontaktgruppe bei korrekter Installation und passenden Sicherungen spezifiziert ist.
• Betriebstemperatur des Mediums: -5 °C bis +80 °C — geeignet für gängig verwendete Kompressoröle und Luft in diesem Temperaturbereich.
• Schutzklasse: IP54 — schützt vor schädlicher Staubbelastung und Spritzwasser, ist jedoch bei Untertauchen oder starkem Waschen nicht wasserdicht.
• Schaltfrequenz: elektrisch max. 120 Zyklen/Minute; mechanisch max. 600 Zyklen/Minute — Planung von Installation und Wartung entsprechend der erwarteten Zyklusfrequenz.
• Anschluss: Flansch 1/4" für Druckanschluss.

Materialien und Bauweise:

• Das Membranmaterial ist so gewählt, dass eine zuverlässige Druckregistrierung über den angegebenen Temperaturbereich ermöglicht wird; das Design legt den Fokus auf mechanische Robustheit statt auf Empfindlichkeit bei sehr niedrigem Druck.
• Die Kontaktdose ist für den industriellen Einsatz ausgeführt mit Dichtung entsprechend IP54, und elektrische Kontakte sind für die spezifizierten Lasten dimensioniert. Die Materialauswahl entspricht dem Standard für Druckschalter in Kompressor-Anwendungen und ist auf langlebigen Betrieb statt kosmetische Optik abgestimmt.

Kompatibilität und Montage:

• Eignet sich als Ein-/Ausschalt-Druckregler an Kompressoren, bei denen die Ein- und Ausschaltsteuerung über einen mechanischen Druckschalter erfolgen soll.
• Montage am Druckauslass mit Flansch 1/4" und ordnungsgemäße elektrische Verdrahtung gemäß lokalen Vorschriften für dreiphasige Geräte sicherstellen.
• Da die Einheit keinen Motorschutz oder Überdruckventil beinhaltet, ist externen Motorschutz und Sicherheitsventile entsprechend den Anforderungen der Anlage zu verwenden.

Sicherheit und Wartung:

• Stromversorgung vor dem Wartungsdienst am Kontakteinsatz immer abschalten.
• Regelmäßig auf Verschleiß von Membran und elektrischen Kontakten bei hoher Schaltfrequenz oder aggressiven Umgebungen prüfen.
• IP54 schützt vor gewöhnlichem Staub und Spritzwasser, aber Exposition gegenüber starkem Wasserstrahl oder Eintauchen vermeiden.

Identifikation: Das Produkt wird mit MPN 650.90.20 und GTIN 212997 referenziert, was für Weitergabe- oder Ersatzteilanfragen verwendet werden kann. Markeninformationen sind in den Produktdaten nicht angegeben.

Gesamtbewertung: MDR5/16 ist ein robuster, mechanischer Membran-Druckregler für den industriellen Einsatz in Kompressoranlagen, ausgelegt zur Steuerung von Ein- und Ausschaltpunkten innerhalb von 2,5–16 bar und elektrischer Grenzen bis zu 5,5 kW. Für komplette Anlagen ist externen Motorschutz und Sicherheitsventile erforderlich.
