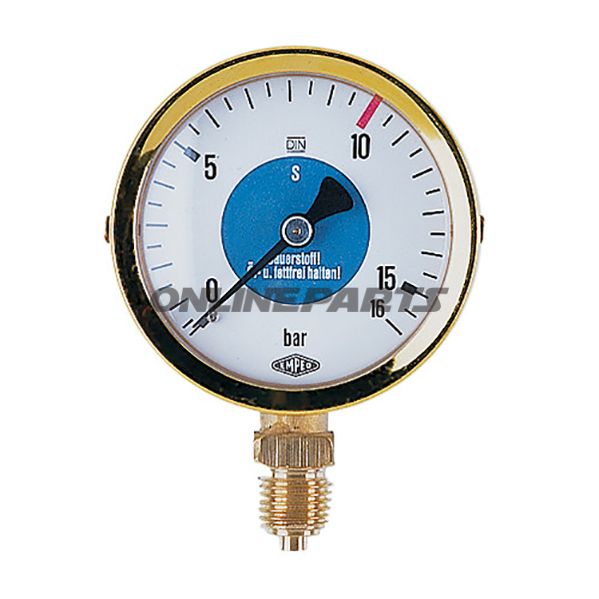

Manometer SAUERST.O-16BAR

Messgerät für Sauerstoff, EWO Sicherheits-Typ Ø63, 0–16,0 bar (G 1/4)

Produktübersicht
Dies ist ein Sicherheitsmanometer von EWO (MPN: 659.36.85, GTIN: 4030875005646) vorgesehen zur Messung des Sauerstoffdrucks bis 16,0 bar. Das Instrument entspricht EN 562 (DIN 8549) und ist mit einer nach hinten gerichteten Entlastungsöffnung konstruiert, die bei Federbruch freigegeben wird, sodass ggf. Teile nicht nach vorne geschleudert werden.

Funktion

• Zeigt den Druck für Sauerstoff im Bereich 0,0–16,0 bar mit deutlich skalierter Anzeige und Markierung bei 10,0 bar.
• Vertikale Bauweise mit Frontglas und Manometernanzeige, geeignet für senkrechte Montage.
• Anschluss: Gewinde G 1/4, geeignet fürStandard-Drucksysteme und Installationspunkte an medizinischer/gasförmiger Ausrüstung oder Werkstattanwendungen, bei denen Sauerstoffdruckmessung erforderlich ist.

Materialien und Sicherheitseigenschaften

• Gehäuse und Messteil aus robuste Materialien geeignet für den industriellen Einsatz; Ausführung entspricht EN 562 (DIN 8549) für Sicherheitsmanometer.
• Integrierte Federbruch-Sicherung mit nach hinten gerichteter Entlastungsöffnung: bei internem Schaden wird Druck und ggf. Fragmente nach hinten von der Front weg gelenkt, um das Risiko von Verletzungen des Bedieners und umliegender Anlagen zu reduzieren.
• Skala und Kennzeichnung auf Sauerstoffanwendungen angepasst, was Materialwahl und Kennzeichnung für die besonderen Anforderungen bei Sauerstoffgasen (Reinheit, klare Ablesbarkeit) geeignet macht.

Technische Details

• Messbereich: 0,0–16,0 bar
• Primäre Skalierung: Sauerstoff (spezielle Markierungen je nach Gasanwendung)
• Charakteristikpunkt der Skala bei 10,0 bar
• Montageausrichtung: vertikal
• Anschluss: G 1/4 (Standardrohr-/Gasgewinde)

Anwendung und Kompatibilität

• Geeignet für Sauerstoffsysteme in Werkstätten, Laboren und industriellen Einrichtungen, in denen ein Sicherheitsmanometer mit Rückstoßentlastung erforderlich ist.
• Kann in bestehenden Anlagen verwendet werden, die G 1/4-Anschlüsse nutzen und eine Messung im Bereich 0–16 bar erfordern.
• Für Fachkräfte und Techniker konzipiert, die eine Messeinheit mit dokumentierter Sicherheitsfunktion gemäß geltenden Normen wünschen.

Identifikation
Hersteller: EWO. Modell-/Teilenummer (MPN): 659.36.85. GTIN/Teilenummer: 4030875005646. Diese Codes können bei der Verifikation von Ersatzteilen, Dokumentation oder Beschaffung verwendet werden.

Hinweise bei Installation und Verwendung

• Sicherstellen einer ordnungsgemäßen Abdichtung und eines ausreichenden Drehmoments beim Anschluss an das G 1/4-Gewinde, um Leckagen beim Sauerstoffdruck zu vermeiden.
• Vermeiden Sie Kontamination des Messgeräts mit Öl, Fett oder anderen organischen Substanzen während Handhabung und Installation, da dies bei Sauerstoffanwendungen kritisch ist.
• Regelmäßige Prüfung auf mechanische Schäden und ordnungsgemäße Funktion; bei sichtbaren Schäden darf das Instrument nicht verwendet werden.
