Manometer 16 bar, Ø40 mm, G 1/8 — rückseitige Anschluss

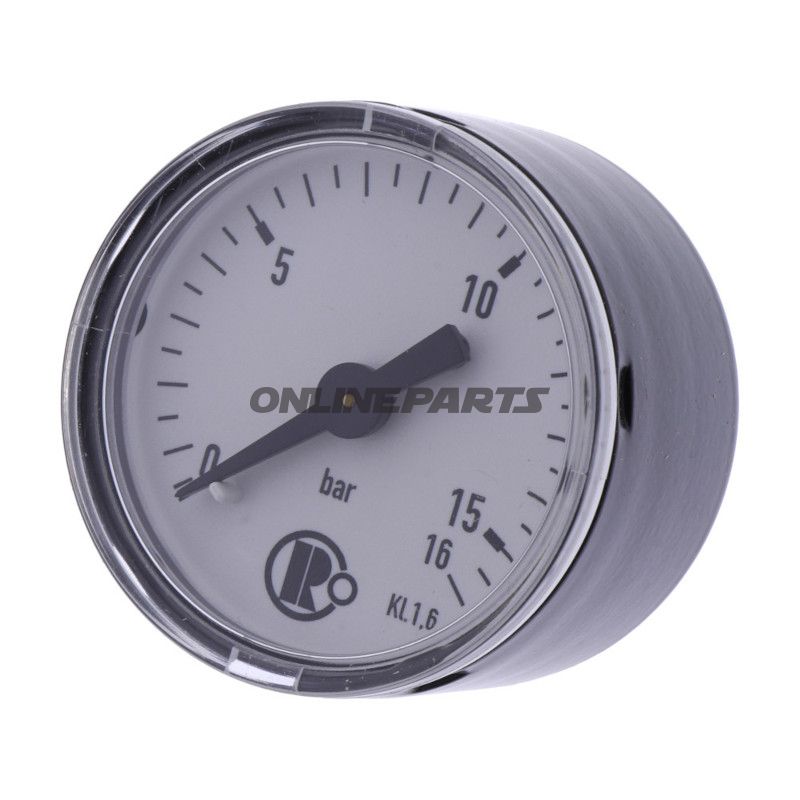

Produkt: Manometer zur Messung von Druck bis 16 bar, mit 40 mm Zifferblatt und rückseitiger G 1/8"-Anschluss. Hersteller ist Riegler, Modellnummer (MPN) 656.03.84, GTIN 4047322015448.
Dieses Manometer ist für direkte mechanische Druckmessung in hydraulischen Systemen, Druckluftsystemen und anderen technischen Installationen konzipiert, in denen eine kompakte, zuverlässige Instrumentierung erforderlich ist. Der rückseitige (rear) G 1/8"-Anschluss macht es geeignet für die Panelmontage, bei der der Messanschluss hinter dem Instrumentenpanel oder einer Armaturplatte verborgen bleibt.
- Messbereich: 0–16 bar, analoge Anzeige.
- Durchmesser des Zifferblatts: Ø 40 mm — kompakte Größe für enge Montagemöglichkeiten.
- Anschluss: G 1/8" (rückseitig), normalgewinde für einfache Integration in vorhandene Fittings und Stutzen.
- Modell und Marke: Riegler, MPN 656.03.84, GTIN 4047322015448.
Funktion und Anwendung
Die primäre Funktion des Manometers besteht darin, eine visuelle Ablesung des Drucks in Systemen bis 16 bar bereitzustellen. Das analoge Zifferblatt bietet eine schnelle Orientierung über Betriebsdruck, maximale Belastung und eventuellen Druckabfall. Die rückseitig positionierte Anschlussseite erleichtert Installationsarbeiten in Paneelen, Schaltschränken und integrierten Instrumentallösungen, bei denen die Front frei von Fittings bleiben soll.
Materialien und Bauweise
Riegler-Manometer dieser Serie sind typischerweise mit einem korrosionsbeständigen Gehäuse und einer klaren Frontscheibe für gute Ablesbarkeit ausgestattet. Der Gewindeanschluss nach Standard G 1/8" gewährleistet Kompatibilität mit Messing- oder Edelstahl-Adapteren und Fittings. Die mechanischen beweglichen Teile des Instrumentes sind für moderaten Verschleiß unter normaler Betriebsbelastung ausgelegt. Eine Beschreibung konkreter Materialien (z. B. Gehäusemetall, Membranmaterial) sollte gegen das technische Datenblatt des Herstellers verifiziert werden, falls Anforderungen an aggressive Medien oder hohe Chemikalienbeständigkeit bestehen.
Technische Vorteile
- Kompatibler Standardanschluss (G 1/8”) für einfache Montage in Panel oder Rohrinstallation.
- Kompaktes Ø40 mm-Zifferblatt erleichtert die Integration in dichte Instrumentenpanels.
- Analoge Ablesung ohne Strombedarf; geeignet für einfache Überwachungsaufgaben und Not-Aus-Überwachung.
- Herstellerkennung (Riegler, MPN 656.03.84) erleichtert Beschaffung von Ersatzteilen oder vergleichbaren Modellen beim Service.
Kompatibilität und Installation
Die Installation erfordert passende G 1/8"-Anschluss im Panel oder in der Rohrführung. Bei Panelmontage darauf achten, beim Anziehen des Gewindes das richtige Drehmoment einzuhalten, um Verformung und Leckagen zu vermeiden. Falls das Medium aggressiv, hochtemperatur- oder korrosiv ist, sollten Sie die Materialkompatibilität prüfen oder geeignete Zwischenfittings/Materialien verwenden, um das Instrument zu schützen.
Hinweise
GTIN 4047322015448 und MPN 656.03.84 sind für eindeutige Identifikation beim Einkauf und Service angegeben. Wenden Sie sich an die technische Dokumentation von Riegler für detaillierte Informationen zu Genauigkeitsklasse, Vibrationsfestigkeit, Abdeckklasse und Zulassungen, falls diese Parameter in Ihrer Anwendung gefordert sind.
