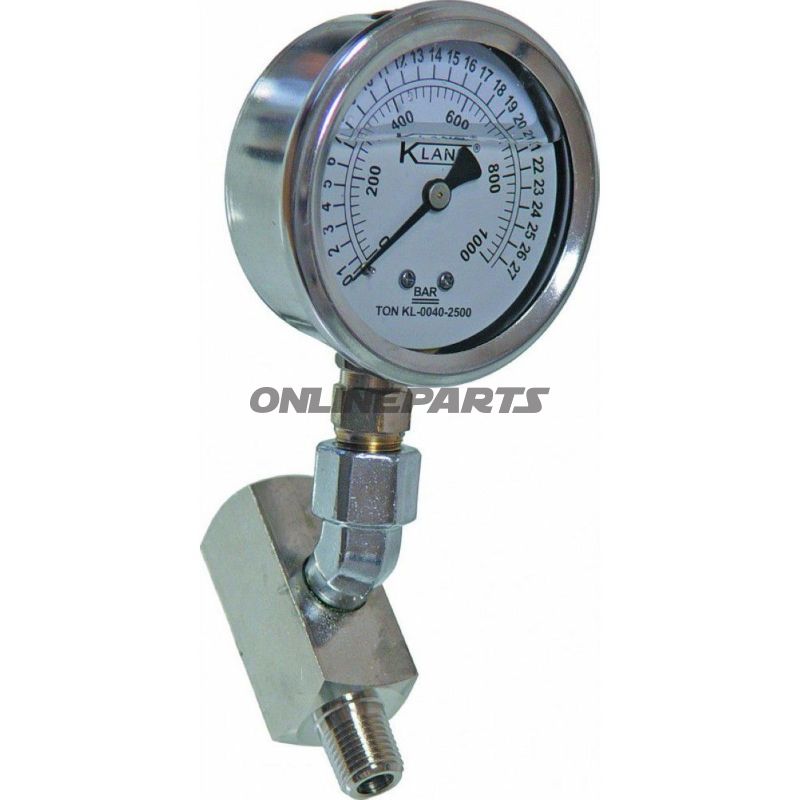

Manometer 1000 bar (Ø71 mm) mit 1/4" NPT-Anschluss an hydraulische Handpumpe
Brand: Gedore Automotive — dieses Manometer wird unter dem Produktnamen von Gedore Automotive geliefert und ist mit MPN 617.11.93 und GTIN 4046459002932 gekennzeichnet.
Dieses Manometer ist darauf ausgelegt, hydraulischen Druck bis zu 1000 bar zu messen und ist für die Montage zwischen einer hydraulischen Handpumpe und dem Hydraulikschlauch vorgesehen. Das Instrument zeigt den Systemdruck direkt an und umfasst eine zusätzliche Tonnenskala, die das Ablesen von Druckänderungen bei Routineprüfungen oder Drucktests erleichtern kann.
- Messbereich: 0–1000 bar.
- Messdurchmesser: Ø 71 mm — groß genug für klares Ablesen in der Werkstattumgebung.
- Anschluss: 1/4" NPT Innengewinde, geeignet für gängige Hydraulikanschlüsse mit passendem Gewindetyp.
Funktion und Anwendung
Das Manometer wird direkt zwischen Pumpe und Schlauch geschraubt, wodurch es möglich ist, den Druck während Arbeiten, Prüfungen und Fehlersuchen zu kontrollieren. Die Ablesung dient dazu zu verifizieren, dass das System den gewünschten Druck erreicht, und zur Kontrolle von Druckspitzen oder Leckagen im Zusammenhang mit Belastungstests.
Materialauswahl und Eigenschaften
Gedore Automotive-Manometer sind typischerweise mit einem Gehäuse aus Metalllegierungen aufgebaut, die Werkstattumgebungen standhalten. Glas oder klares Kunststoff deckt die Skala ab, um den Zeiger vor Schmutz und Stößen zu schützen. Das Gewinde und die internen Anschlusselemente sind aus Materialien gefertigt, die mit Hydraulikölen kompatibel sind, um Korrosion und Leckagen bei korrekter Montage zu minimieren. Die Konstruktion ist auf mechanische Robustheit und stabile Ablesekraft ausgelegt, nicht für vibrationsintensive Dauerinstallationen ohne zusätzliche Dämpfung.
Kompatibilität und Installation
Das 1/4" NPT-Gewinde des Manometers ist in Hydraulikwerkzeugen und Handpumpen üblich; verwenden Sie geeignete Dichtmittel für NPT-Gewinde (z. B. hydraulikgeeignetes PTFE-Band) und vermeiden Sie Überdrehen zum Schutz von Gewinde und Manometergehäuse. Das Instrument ist für kurz- bis mittellange Einsätze im Zusammenhang mit Tests und Servicearbeiten vorgesehen, eher als Teil permanenter, vibrationsbelasteter Rohrleitungen ohne zusätzliche Unterstützung.
Technische Vorteile
- Kompakt und einfach zwischen Pumpe und Schlauch zu montieren für direkte Messung.
- Hohe Messkapazität (bis 1000 bar), deckt die meisten Testbereiche von Handpumpen ab.
- Ø71 mm Scheibe für bessere Ablesbarkeit bei Werkstattarbeiten.
- Gedore Automotive-Identifikation sowie MPN 617.11.93 und GTIN 4046459002932 für eine einfache Referenz in Ersatzteilverwaltung und Dokumentation.
Hinweise
Überprüfen Sie stets, dass der maximale Druck des Manometers dem Druck in Ihrem System entspricht oder diesen übersteigt. Verwenden Sie geeignete Installationsmethoden (Dichtung, Anzugsmoment) und vermeiden Sie es, das Instrument kontinuierlichen Seitenbelastungen oder starker Vibration ohne Entlastung auszusetzen. Falls eine zertifizierte Kalibrierung oder nachvollziehbare Dokumentation bei Drucktests erforderlich ist, sollte dies separat im Verhältnis zu dem gelieferten Instrument geregelt werden.
