MAGNETVENTIL 24VDC ROTARY SM35/55/65 4-SAEULENB.

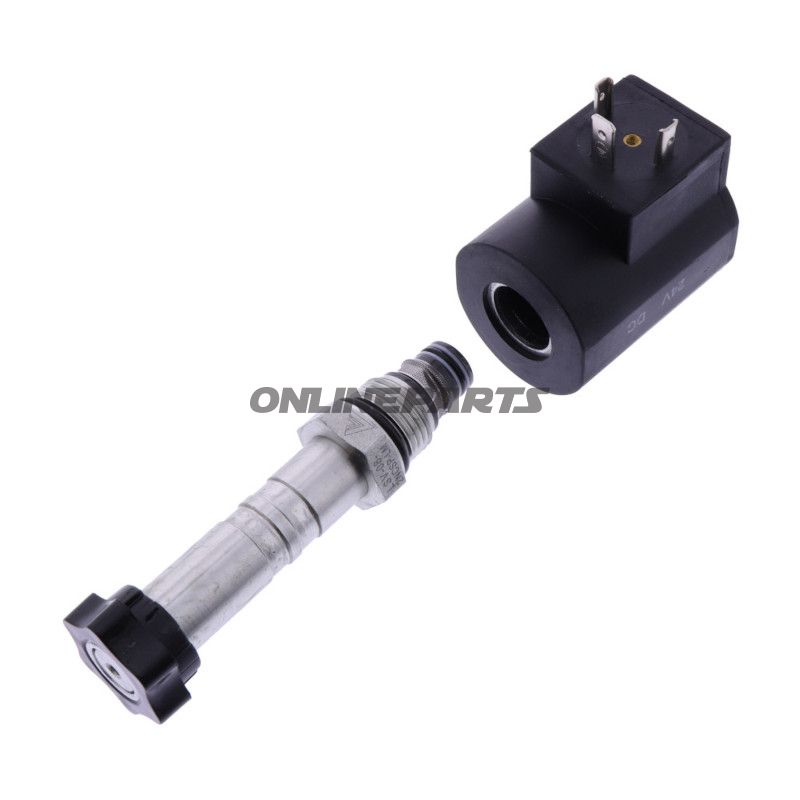

Magnetventil 24 V DC, drehend – für 4-Säulen-Hubplattformen (SM35/55/65)

Produkt: drehende Magnetventil mit Spule 24 V DC, vorgesehen für den Einsatz in 4-Säulen-Hubplattformen der Typen SM35, SM55 und SM65. Das Produkt wird unter der Marke ROTARY vermarktet und ist mit der Herstellerteilnummer (MPN) 652.12.65 sowie GTIN 4057612732238 angegeben.

Funktion

• Die Magnetventil ist ein drehender Typ, was bedeutet, dass sich die Innenkomponenten des Ventils durch Drehen des Kolbenstiefels statt durch lineare Bewegung der Strömungsrichtung ändern. Dies wird typischerweise verwendet, um den hydraulischen oder pneumatischen Fluss zwischen verschiedenen Zu- und Abflussports eines Hubsystems umzuschalten.
• Die Spule ist 24 V DC, sodass das Ventil elektrisch mit Gleichspannung betätigt wird. Die Gesamtkonzeption ist darauf ausgelegt, zuverlässig zwischen Positionen unter typischen Betriebsbedingungen von Hubplattformen zu wechseln.

Materialien und Abmessungen

• Ventillänge: 100 mm – bietet ein kompaktes, aber robustes Montageformat für Standard-Monitore in Hubplattformen.
• Ventilspindel (SV): 22 mm.
• Achseldurchmesser: Ø 16 mm – relevant bei mechanischer Anpassung und Rotation.
• Spulenlänge: 50 mm und SpolenØ: Ø 39 mm – diese Maße sind bei dem Austausch der Spule oder der Auswahl geeigneter elektrischer Verbindung und Gehäuse hilfreich.
• Typische Ausführung für diese Ventilart ist aus Legierungen und widerstandsfähigen Dichtungen, ausgelegt für den industriellen Einsatz. Materialwahl fokussiert sich auf mechanische Festigkeit und Beständigkeit gegenüber Ölen und Hydraulikflüssigkeiten; spezifizierte Materialien sollten bei Bedarf beim Lieferanten bestätigt werden.

Kompatibilität und Anwendung

• Entwickelt für Montagen in 4-Säulen-Plattformen SM35, SM55 und SM65, bei denen die rotierende Funktion erforderlich ist, um den Fluss zwischen Säulen oder Kreisläufen zu steuern.
• Originale rotierende Ersatzteilbezeichnung: LSV-08-2NCSP-LM-2H, was bei der Identifikation der Kompatibilität mit bestehenden Installationen helfen kann.
• Mpn 652.12.65 und Marke ROTARY signalisieren die Variante des Herstellers – nützlich bei Bestellung und beim Abgleich mit alternativen Komponenten.

Installation und Überlegungen

• Prüfen Sie vor der Montage die physische Passform (Wellen- und Lochdurchmesser sowie Gesamtlänge). Wellen Ø 16 mm und SV 22 mm sind kritische Größen bei der Anpassung an drehende Antriebe oder Kupplungen.
• Sorgen Sie für korrekte 24 V DC-Steuerspannung und geeignete Sicherung/Kabel, da die Spulencharakteristika Stromaufnahme und Wärmeentwicklung beeinflussen.
• Beim Austausch der Spule oder des Ventils Spannungspolarität und elektrische Anschlussverbindungen prüfen, um Fehlfunktionen zu vermeiden.
• Die Dokumentation des Lieferanten/Herstellers sollte für Details zu Betriebsdruck, Durchflusskapazität und Dichtungen konsultiert werden, falls diese Parameter für Ihre Installation ausschlaggebend sind.

Identifikation: Marke ROTARY, MPN 652.12.65, GTIN 4057612732238. Originalteilbezeichnung/-nummer LSV-08-2NCSP-LM-2H ist bei der Prüfung von Ersatzteillisten für SM35/55/65 Plattformen nützlich.

Hinweis: Die obigen Informationen beschreiben Maße und Funktion; für vollständige technische Übereinstimmung (Druck, Durchflusskurven, Materialspecifikationen und Umweltklasse) sollten Sie das technische Datenblatt des Herstellers vergleichen oder den Lieferanten kontaktieren.
