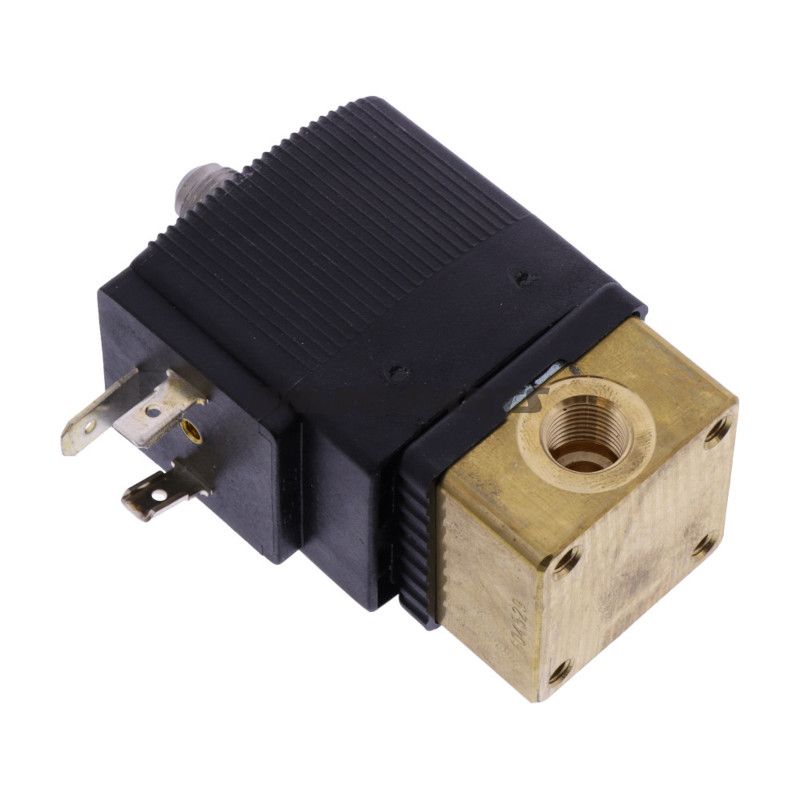

Magnetventil 230V Blitz G 1/8 STROMLOS GESCHLOSS.

Magnetventil 230 V, G 1/8 – stromlose, geschlossen ausgeführte Ventil für Kompressor-/Druckentlastung

Produkt: Magnetventil von Blitz Rotary (MPN: 656.06.61). Diese einfache Membran-/Dichtsitz-basierte Magnetventil ist für den Betrieb mit 230 V und G 1/8" Anschluß ausgelegt. Es wird als stromlose (currentless) geschlossenes Ventil geliefert, was bedeutet, dass die Spule den Durchfluss des Mediums im ent energisierten Zustand nicht zulässt und erst öffnet, wenn an die Spule Spannung angelegt wird.

Funktion und Anwendung

• Primäre Funktion: Entlastungs-/Druckentlastungsfunktion und Steuerung der Luft in Kompressor-Anlagen, bei denen das Ventil im Stromausfall geschlossen bleiben soll.
• Anwendungsbereich: Typischerweise Einsatz an Kompressoren, pneumatischen Kreisen und als Entlastungsventil in Systemen, die eine Druckhaltung bei Stromausfall erfordern.
• Betrieb: 230 V Spule aktiviert das Öffnen des Ventils; bei Abkoppelung wird das Medium physisch geschlossen, wodurch ein unbeabsichtigtes Austreten verhindert wird.

Materialwahl und Konstruktion

• Korpus und Anschlußgewinde aus Materialien, die für Druckluft geeignet sind (typischerweise Messing oder rostfreier Stahl in dieser Produktgruppe); die Materialwahl sorgt für gute mechanische Haltbarkeit und Korrosionsbeständigkeit in gängigen pneumatischen Umgebungen.
• Dichtungen und Dichtungselemente üblicherweise aus Nitril (NBR) oder ähnlichem Elastomer, gewählt für Beständigkeit gegenüber ölhaltiger Druckluft und üblichen Betriebstemperaturen.
• Spule und elektrische Komponenten auf 230 V AC in industrieller Anwendung dimensioniert; Konstruktion ausgelegt für wiederholte Einsätze in Kompressor-Anwendungen.

Technische Eigenschaften und Kompatibilität

• Anschluß: G 1/8" (BSPP) – Standardgewinde für pneumatische Anschlüsse.
• Spannung: 230 V AC – vorgesehen für Netzspannung in typischen industriellen und Werkstattausgängen.
• Funktionsprinzip: Stromlos (currentless) geschlossen, was einer normalen geschlossenem Ventiltyp entspricht: ohne Strom bleibt das Ventil geschlossen.
• Ersatzreferenz: Angegeben als ursprüngliches Teil 7054071 und in der Kildetekst auf Bürkert-Typ 6014C referenziert; Blitz Rotary MPN: 656.06.61 hilft bei der Identifizierung des richtigen Teils bei Ersatzteilen und Service.

Praktische Überlegungen für Mechaniker

• Montage: Verwenden Sie geeignete Dichtmittel für G 1/8" Gewinde (z. B. PTFE-Dichtband oder Gewindedichtung) und ziehen Sie gemäß den Herstelleranweisungen fest, um Leckagen und Gewindeschäden zu vermeiden.
• Elektrische Verkabelung: Sicherstellen korrekter Absicherung und ggf. Schutz gegen Berührung; Spulenverbrauch vor Austausch überprüfen, um Kompatibilität mit dem bestehenden Steuerungssystem sicherzustellen.
• Wartung: Inspektion der Dichtungen und Funktionsprüfung bei Druckanlauf empfohlen. Austausch von Spule oder Dichtungen kann nach langem Betrieb in öl- oder schmutzbelasteten Anlagen erforderlich sein.

Identifikation: Das Produkt ist als Blitz Rotary MPN 656.06.61 gekennzeichnet. GTIN ist in den gelieferten Daten nicht angegeben; bei Bedarf einer eindeutigen Barcode-Identifikation kontaktieren Sie den Lieferanten bzw. sehen Sie in der technischen Dokumentation des Herstellers nach.

Insgesamt handelt es sich um eine praxisnahe Magnetventillösung für pneumatische Systeme, bei der eine geschlossene Haltung ohne Strom erforderlich ist. Detaillierte Materialwahl und elektrische Charakteristika sollten bei kritischen Installationen mit den Fabrikspezifikationen abgeglichen werden.
