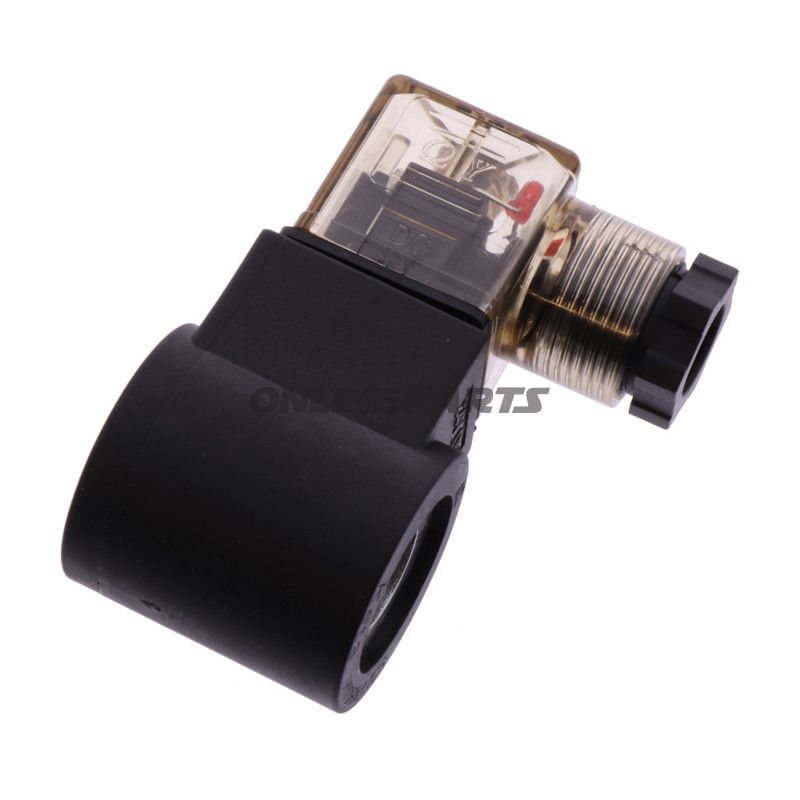

Magnetspule JMP Fox DS 3000 H

Magnetspule für JMP Fox DS 3000 H – 24 V DC, 37,5 mm Länge

Diese Magnetspule von JMP ist für den Einsatz in Solenoiden bei Modellen wie dem Fox DS 3000 H vorgesehen. Das Produkt wird unter der Hersteller-Artikelnummer (MPN) 652.30.61 geliefert und trägt die Marke JMP. GTIN ist für dieses Produkt nicht angegeben.

Funktion:

• Die primäre Funktion der Magnetspule besteht darin, das Magnetfeld zu erzeugen, das das bewegliche Kernstück des Solenoids (Anker) bei angelegter Gleichspannung (DC) in eine neue Position versetzt. Sie wird typischerweise in Kraftstoff-, Ventilsteuerungs- oder Absperranwendungen in Motorradkomponenten und Zubehör verwendet, wo eine präzise Aktivierung erforderlich ist.
• Für den 24 V DC-Betrieb ausgelegt, gewährleistet sie die Kompatibilität mit Systemen, die diese Spannung für elektromagnetische Ansteuerung nutzen.

Spezifikationen und Maße:

• Spannung: 24 V DC
• Länge: 37,5 mm
• Innendurchmesser (Ø inside): 13,3 mm
• Hersteller/Marke: JMP
• MPN: 652.30.61
• GTIN: nicht angegeben

Materialien und konstruktive Eigenschaften:

• Der Spule ist typischerweise mit isolierten Kupferdrähten gewickelt, um einen niedrigen Widerstand und gute thermische Leitfähigkeit bei dauerhaftem DC-Betrieb zu gewährleisten. Die Kupferwicklung sorgt für stabile Stromführung und lange Lebensdauer bei geeigneter Betriebstemperatur.
• Die äußere Gehäusekonstruktion besteht aus Materialien, die Wicklungen und Isolierung gegen mechanische Einflüsse und temporäres Feuchtigkeitsschutz schützen. Der Innenkern und mögliche axiale Toleranzen sind so dimensioniert, dass sie zu standardisierten Solenoid-Ankern mit einem Innenmaß von ca. 13,3 mm passen.
• Isolationsmaterialien und Lackierung sind gewählt, um den Temperaturen und Vibrationen standzuhalten, die typischerweise in Motorrädern und zugehörigen Komponenten auftreten.

Kompatibilität und Anwendung:

• Ersatzteil für JMP-Originalkomponenten, in der Dokumentation des Herstellers als Originalteil S-048-000003-G angegeben. Prüfen Sie die physischen Maße (Länge und Innendurchmesser) sowie die Spannung am bestehenden Spulenteil vor der Montage.
• Geeignet für Werkstätten und Mechaniker, die Reparaturen oder Wartungen an solenoid-basierten Einheiten in Motorrädern durchführen, bei denen 24 V DC verwendet werden.
• Nicht alle Spulen mit denselben äußeren Abmessungen sind intern identisch; vergleichen Sie die MPN 652.30.61 bzw. messen Sie, um eine korrekte Passform und elektrische Eignung sicherzustellen.

Praktische Montagehinweise:

• Vor dem Austausch immer die Versorgungsspannung abschalten. Prüfen Sie, dass Polarität und Spannung am Installationsort 24 V DC entsprechen.
• Sorgen Sie für eine korrekte Lagerung der Spule am Kern des Solenoids, um Verschiebungen zu vermeiden, die zu erhöhtem Verschleiß oder verringerter magnetischer Effektivität führen könnten.
• Wenn die Spule während des Betriebs unnormal erhitzt, sollten Spannung, Widerstand und Lastzyklen des Systems überprüft werden, um Fehler in der Steuerung oder Kurzschluss in den Wicklungen auszuschließen.

Weitere Informationen:

• Die Beschreibung basiert auf Herstellerninformationen von JMP und den angegebenen geometrischen Maßen. Da kein GTIN angegeben ist, wird bei Anfragen oder Ersatzteilidentifikation auf die MPN 652.30.61 verwiesen.
• Wenden Sie sich an das technische Personal oder den Lieferanten, falls Dokumentationen, Toleranzen oder ergänzende Spezifikationen wie DC-Widerstand, Wärmeabgabe oder maximale Dauerbelastung benötigt werden.
