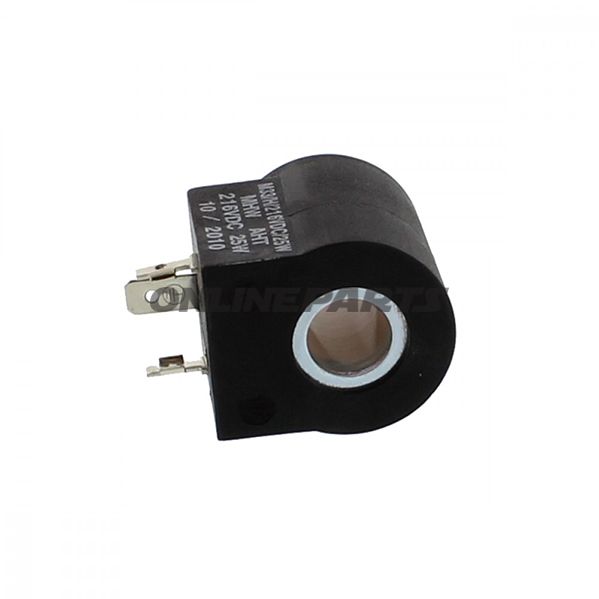

Magnetspule für IME-AUTOLIFT HZB — elektromagnetischer Aktuator
Dieser Text beschreibt eine Magnetspule, die für IME-AUTOLIFT HZB-Systeme vorgesehen ist. Das Produkt ist eine fest montierte elektromagnetische Spule (Magnetspule), die verwendet wird, um Ventileingänge in pneumatischen oder hydraulischen Hebesystemen und ähnlichen Aktuatoren zu aktivieren oder in Position zu halten.
Funktion
Die Spule wandelt elektrische Energie in ein Magnetfeld um, das den Kern des Ventils (Anker) verschiebt, um Durchgänge im Ventil zu öffnen oder zu schließen. Wird die Spule mit 216 V AC bei 25 W versorgt, entsteht das Magnetfeld, das eine zuverlässige Positionierung der inneren beweglichen Ventilteile sicherstellt. Die Spule ist als Ersatzteil für IME-AUTOLIFT HZB-Ventile konzipiert, bei denen eine korrekte elektromagnetische Reaktion und eine thermische Handhabung für einen stabilen Betrieb erforderlich sind.
Materialien und Aufbau
Die Spule verfügt über ein äußeres Kunststoffgehäuse. Das Kunststoffgehäuse reduziert das Gewicht und sorgt für elektrische Isolation zwischen Spule und umliegenden Teilen. Die Abmessungen sind mit 37 x 33 x 39 mm (L x B x H) spezifiziert, und der Innendurchmesser, in dem sich der Ventilstängel oder der Anker bewegt, beträgt 13,5 mm. Diese Maße sind bei einem Austausch relevant, um eine korrekte Passform in dem Spulenhaus des Ventils sicherzustellen.
- Elektrische Daten: 216 V (typisch AC), 25 W.
- Material: Kunststoffhülle mit innerer Kupferwicklung (Standard für Magnetspulen).
- Physikalische Abmessungen: 37 x 33 x 39 mm (L x B x H).
- Innendurchmesser: 13,5 mm.
- Typ: Originalteil für IME-AUTOLIFT HZB (im Herstellertext als Originalteil angegeben).
Kompatibilität und Anwendung
Die Spule ist für den Einsatz in IME-AUTOLIFT HZB-Ventilaggregaten und ähnlichen Ventiltypen vorgesehen, die eine Spule mit den angegebenen Abmessungen und elektrischen Daten akzeptieren. Beim Austausch sollte der Techniker überprüfen, ob die vorhandene Ventilspannung (216 V) und die mechanischen Abmessungen des Spulenraums mit dieser Spule übereinstimmen. Falsche Spannung oder eine mechanisch falsche Passform können zu Funktionsverlust oder Beschädigung des Ventils führen.
Praktische Hinweise
- Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie montieren oder demontieren.
- Zusätzlich zu den Abmessungen sollten auch elektrische Anschlüsse und Dichtungen im Ventilgehäuse überprüft werden, um eine korrekte IP-Schutzklasse sicherzustellen, wenn das Ventil in feuchten oder kontaminierten Umgebungen eingesetzt wird.
- Das Kunststoffgehäuse bietet gute Isolation, aber die Spule gibt beim Betrieb (25 W) Wärme ab, daher muss eine ausreichende Belüftung um die Spule bei längerer Aktivierung gewährleistet sein.
Identifikation
Diese Komponente ist mit der Lieferantenneben-Artikelnummer (MPN) 652.02.65 geführt. GTIN ist für diesen Posten nicht angegeben. Im Lieferantentext wird die Spule als originales Teil für IME-AUTOLIFT HZB bezeichnet und auf Deutsch als "Magnetspule IME-AUTOLIFT HZB" aufgeführt.
Wenn Sie als Mechaniker die Kompatibilität sicherstellen möchten, vergleichen Sie MPN 652.02.65 sowie die physischen und elektrischen Maße mit der bestehenden Spule im jeweiligen IME-AUTOLIFT HZB-Aggregat, vor Bestellung und Installation.
