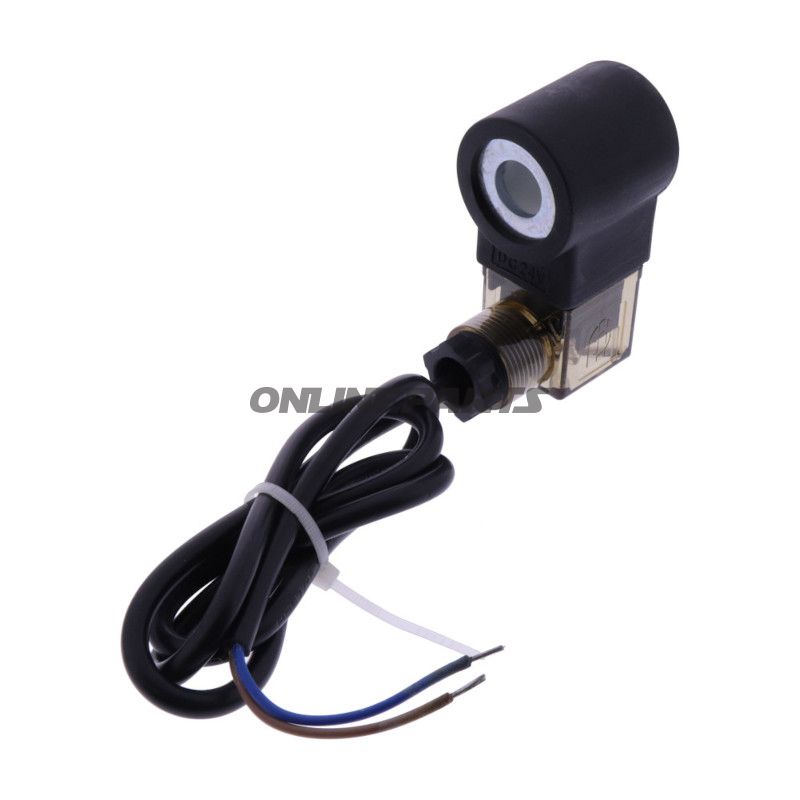

Magnetventilspule (geschlossen) für Scharfschwenk-Tisch — JMP ROX 1200H
Produkt: Magnetventilspule (Solenoidspule) für geschlossene Magnetventile, vorgesehen für den Einsatz an Scharfschwenk-Tisch-Baugruppen. Hersteller: JMP. Artikelnummer/MPN: 652.70.52. (GTIN nicht angegeben).
Diese Komponente ist ein originales JMP-Ersatzteil für ROX 1200H-Systeme und wird mit Steckerverbindung und Kabel vorkonfektioniert geliefert. Die Spule ist für 24 V DC-Betrieb ausgelegt und dient dazu, eine elektromagnetische Ventilöffnung oder –schließung in hydraulischen Hebe- und Schräckliftsystemen zu aktivieren bzw. festzuhalten.
- Funktion: Wird die Spule mit 24 V DC versorgt, entsteht ein Magnetfeld, das den Ventilschaft/Kern bewegt und damit den Hydraulikfluss je nach mechanischer Ventilaufbau öffnet oder schließt. Bei Abkopplung fällt das Magnetfeld zusammen, und das Ventil kehrt in seine Ruhelage zurück.
- Anwendung: Austausch bei Fehlern, Brand oder Verschleiß am bestehenden Spulenteil der Ventilblock des Scharf-Schwenk-Tisches. Passt zu ROX 1200H-Installationen und anderen Systemen, bei denen dieselben mechanischen und elektrischen Spezifikationen verwendet werden.
- Spannung und elektrische Anforderungen: 24 V DC — ausgelegt für Niederspannungssteuerung in mobilen und stationären Hydrauliksystemen. Für korrekte Absicherung und Steuerschaltung bei der Montage sorgen.
- Lieferung: Die Spule wird vollständig mit Stecker und Kabel geliefert, einsatzbereit zur Verbindung mit dem vorhandenen Stecker am Ventilblock.
Materialien und Konstruktion
Die Spule ist mit einer Kupferwickelung um einen ferromagnetischen Kern herum gefertigt, in ein Kunststoff- oder Epoxidgehäuse eingebettet, das elektrische Verbindungen und Wicklungen gegen Staub und Feuchtigkeit schützt. Stecker und Kabel sind für den industriellen Einsatz ausgelegt, mit Isolierung und Kontakten, die eine stabile elektrische Verbindung sicherstellen. Die Materialwahl entspricht gängigen Praxisstandards in Hydraulikkomponenten: robuste leitende Materialien für die Wicklung und korrosionsbeständige Außenmaterialien für mechanische Haltbarkeit, ohne speziellen übermenschlichen Lebensdaueranspruch.
Kompatibilität und Montage
- Speziell entwickelt für JMP ROX 1200H-Systeme, kann aber mit anderen Ventiltypen kompatibel sein, sofern Abmessungen, Kolkenweg und elektrische Parameter übereinstimmen.
- Beim Austausch sollte der Mechaniker den Ventiltyp (offen/normal geschlossen), mechanische Anschlüsse sowie Polarität und Versorgungsspannung der Steuereinheit prüfen.
- Typischerweise direkt auf dem Ventilspulengehäuse montiert; eine korrekte Dichtung und Befestigung zur Vermeidung von Vibrationen oder losen Verbindungen sind zu empfehlen.
Technische Vorteile und Hinweise zur Nutzung
- Originales JMP-Produkt (MPN 652.70.52), was die Identifikation und das Ersatzteilmanagement in Systemen basierend auf JMP-Komponenten erleichtert.
- Fertigmontierter Stecker und Kabel reduziert den Bedarf an zusätzlicher Verkabelung bei dem Austausch.
- 24 V DC-Ausführung macht es geeignet für Werkstattumgebungen und mobile Einheiten mit standardmäßiger Niederspannungssteuerung.
- Bei der Installation immer Spulenwiderstand und Isolation überprüfen, um ordnungsgemäße Funktion zu sichern und Überhitzung oder Kurzschlüsse zu vermeiden.
Zusätzliche Informationen: Die Marke JMP und die MPN 652.70.52 sollten in der Ersatzteilregistrierung und Werkstattdokumentation vermerkt werden, damit passende Komponenten bei zukünftigen Service- und Wartungsaufgaben identifiziert werden können. GTIN ist in den Produktdaten nicht angegeben.
