Magnetspule 24Vhydac Nussbaum

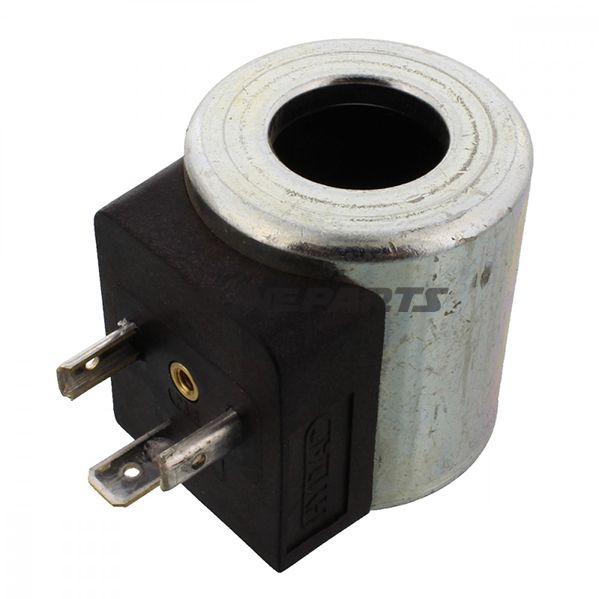

Magnetspule 24 V für Nussbaum-Ventil (Typennummer 652.06.35)

Produktübersicht: Diese Magnetspule (Solenoid) ist für elektrohydraulische Steuer- und Sitzventile von Nussbaum und kompatible Geräte vorgesehen, bei denen eine 24 V DC-Spule verwendet wird. Sie weist eine klassische zylindrische Form auf mit äußeren und inneren Durchmessern sowie Höhe, die für eine korrekte Passform im Ventilgehäuse angegeben sind. Herstellerangabe: Nussbaum, und die Hersteller-Artikelnummer/MPN lautet 652.06.35.

Funktion: Die Spule erzeugt ein Magnetfeld bei Zufuhr von 24 V DC, das anschließend das innere bewegliche Element des Ventils (Armatur/Kern) aktiviert. Wird das Magnetfeld der Spule wirksam, wird der Kern je nach Ventildesign hineingezogen oder herausgezogen, wodurch Strömungskanäle im Ventil geöffnet oder geschlossen werden. Die Spule ist somit eine elektrische Aktivierungskomponente in Zweiwege- und Mehrwegeventilen sowie Sitzventilen, bei denen eine präzise und wiederholbare Bewegung erforderlich ist.

Materialien und Konstruktionsdetails:

• Außeres Material: Stahlgehäuse um die Spule, schützt Wicklungen und sorgt für mechanische Passform im Spulenhaus des Ventils.
• Innere Maße: Innenbohrung Durchmesser ca. 18 mm, relevant für Durchmesser des Kernes/Ankers und Passform im Ventilgehäuse.
• Außendimensionen: Außendurchmesser ca. 36 mm und Höhe ca. 45 mm (gesamte Spulenhöhe), Länge angegeben mit 40 mm — diese Maße sollten mit dem Ventilspulenhaus auf korrekte Montage geprüft werden.
• Elektrische Spezifikation: 24 V DC Betriebsspannung, typischerweise ausgelegt für Standard-DC-Steuersysteme in Werkstatt- und Fahrzeuginstallationen.

Kompatibilität und Anwendung: Die Spule ist für den Einsatz mit Nussbaum-Ventilen und ähnlichen hydraulischen Magnetventilen konzipiert, z. B. Varianten, die in Nussbaum- Ersatzteilkatalogen aufgeführt sind. Sie passt zu Ventilen, die entsprechende Innen- und Außendimensionen sowie eine 24 V Kennzeichnung angeben. Beachten Sie, dass Nussbaum-Varianten und zugehörige Ersatzteilnummern variieren können; MPN 652.06.35 bezeichnet die spezifische Spulen-Variante im Sortiment von Nussbaum.

Praktische Überlegungen bei der Montage:

• Messen Sie den Innen-Durchmesser und die Tiefe des Spulengehäuses im Ventil vor der Bestellung, um eine korrekte Passform sicherzustellen und den Luftspalt des Ankers gemäß Ventilhersteller-Spezifikation zu gewährleisten.
• Sicherstellen, dass die Spannungsversorgung 24 V DC ist und dass der Anschlussstecker/die Leitungsverlegung dem Spulen-Terminaltyp entspricht (physische Terminalausführung prüfen, da diese nicht standardisiert across Anbieter ist).
• Prüfen Sie Anforderungen an Isolation und Temperatur in Bezug auf die Anwendung; das Stahlgehäuse bietet mechanischen Schutz, aber Wärmeableitung der Wicklungen und thermische Grenzwerte sollten bei dauerhafter Belastung beachtet werden.

Technische Vorteile (kurz und sachlich):

• Robustes Stahlgehäuse für mechanische Haltbarkeit und genaue Passform im Ventilgehäuse.
• Standard 24 V DC-Betriebsspannung, geeignet für gängige Installationsumgebungen in Werkstätten und mobilen Systemen.
• Abmessungen (Außen Ø ca. 36 mm, Innen Ø ca. 18 mm, Höhe ca. 45 mm, Länge ca. 40 mm) machen die Spule kompatibel mit einer Reihe von Nussbaum-Ventilen, sofern das Ventilspulenhaus entsprechend ausgeführt ist.

Identifikation und Referenz: Lieferant/Marke: Nussbaum. Modell/MPN: 652.06.35. GTIN ist in den verfügbaren Daten nicht angegeben; für Lager- oder Bestellvorgänge sollte die Ersatzteilnummer 652.06.35 bei Anfragen bei Nussbaum oder autorisierten Teilehändlern verwendet werden.

Hinweise: Die hier genannten Informationen basieren auf den angegebenen Maßen und Nussbaum-Referenzen. Beim Austausch einer Spule wird stets ein physischer Vergleich mit der bestehenden Spule empfohlen und ggf. Rücksprache mit der technischen Dokumentation des Ventilherstellers gehalten, um korrekten Luftspalt, Leistungsaufnahme und thermische Klasse sicherzustellen.
