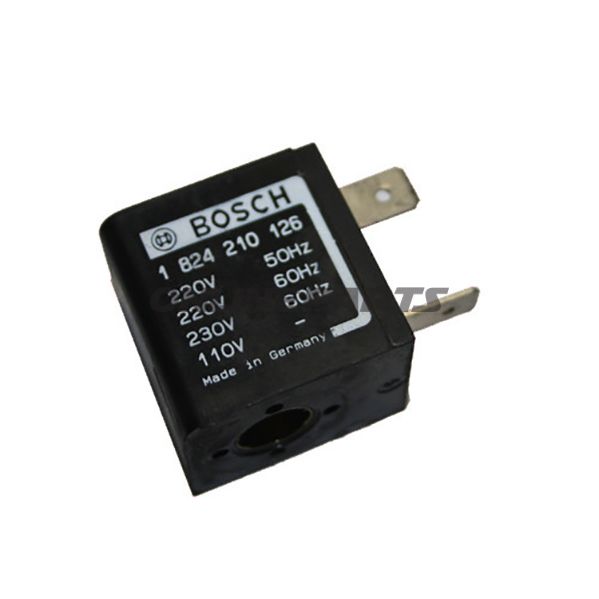

Magnetröhre (Magnetspule) 230V für pneumatische Ventil — für Nussbaum 960002
Produkt: Magnetröhre/Magnetspule 230 V zur Steuerung pneumatischer Ventile, eingesetzt auf Nussbaum-Hebeausrüstung. MPN: 652.22.05. Marke: Nussbaum.
Diese Magnetröhre ist für die elektrische Aktivierung pneumatischer Ventile auf Nussbaum-Hebesystemen konzipiert, einschließlich Jumbo Lift und Uni Lift, wo sie als elektromagnetischer Teil fungiert, der 230 V Wechselspannung in mechanische Bewegung des Ventils umsetzt.
- Funktion: Wird die Spule mit 230 V Wechselstrom versorgt, entsteht ein Magnetfeld, das den Ventilspindel/den Armatur zieht und so den Luftkanal im pneumatischen Ventil öffnet oder schließt. Die Spule liefert die notwendige Kraft und Reaktionsfähigkeit für zuverlässige Schaltbewegungen im normalen Betrieb.
- Kompatibilität: Montage an pneumatisches Ventil, ausgeführt als Nussbaum-Ventiltyp 960002 oder äquivalente Ventile, die dieselbe Spulenbefestigung und elektrische Daten akzeptieren. Häufig verwendet an Nussbaum Jumbo Lift und Nussbaum Uni Lift.
- Elektrische Daten: Dimensioniert für 230 V AC (Wechselspannung). Verwenden Sie stets die korrekte Sicherung und Kabelquerschnitt gemäß lokalen Elektroinstallationsvorschriften.
- Montage: Die Spule wird über den Ventilanker/Anker geschoben, gemäß den Herstellerangaben befestigt und mechanisch/elektrisch wie erforderlich fixiert. Stellen Sie sicher, dass die Ventildichtungen und Ankeroberflächen sauber sind, um Reibung und Fehlfunktionen zu vermeiden.
Materialien und Eigenschaften
- Außenzug: Typischerweise isolierendes und mechanisch schützendes Material, beständig gegen Öl und gängige Werkstattchemikalien.
- Innerer Kern/Anker: Eisenbasierter Magnetkern für schnelle magnetische Reaktion und ausreichende Zugkraft.
- Wicklung: Kupferwicklung mit geeigneter Isolation für 230 V Betrieb, um Betriebssicherheit zu gewährleisten und Wärmeentwicklung bei normaler Belastung zu begrenzen.
- Dichtung: Ausgelegt, um dem Einfluss von Öl und Schmutz in Werkstattumgebungen zu widerstehen; jedoch ist die Spule nicht für Untertauchen oder vollständige Wasserdichtigkeit vorgesehen.
Technische Überlegungen für den Einsatz
- Prüfen Sie, ob die Spule mit dem Ventil-MPN/Typennummer (960002) übereinstimmt oder physisch zu den Ankerabmessungen vor der Montage passt.
- Sorgen Sie für korrekte Spannungsversorgung (230 V AC) und Erdung. Falsche Spannung kann Spule oder Ventilmechanik beschädigen.
- Bei wiederholtem, häufigem Schalten Warmabgabe beachten — Zugang zur Belüftung um die Spule sicherstellen.
- Ersetzen Sie nur durch Komponenten mit entsprechenden elektrischen und mechanischen Spezifikationen; MPN 652.22.05 bezeichnet die korrekte Ersatzteilidentifikation bei Nussbaum.
Identifikation
Dieses Produkt wird als Nussbaum Originalteil mit Fabrikationsnummer MPN 652.22.05 geliefert. GTIN ist für dieses Produkt nicht angegeben. Geben Sie MPN und Marke bei Anfrage oder Bestellung an, um das korrekte Ersatzteil für Nussbaum 960002-Ventil sicherzustellen.
Hinweis: Die Beschreibung deckt die Spule als Komponente der Ventilsteuerung ab. Bei Unsicherheiten bezüglich elektrischer Installation oder Kompatibilität wird empfohlen, dem Servicemanual von Nussbaum zu folgen oder ein autorisiertes Werkstatt vorzuziehen.
