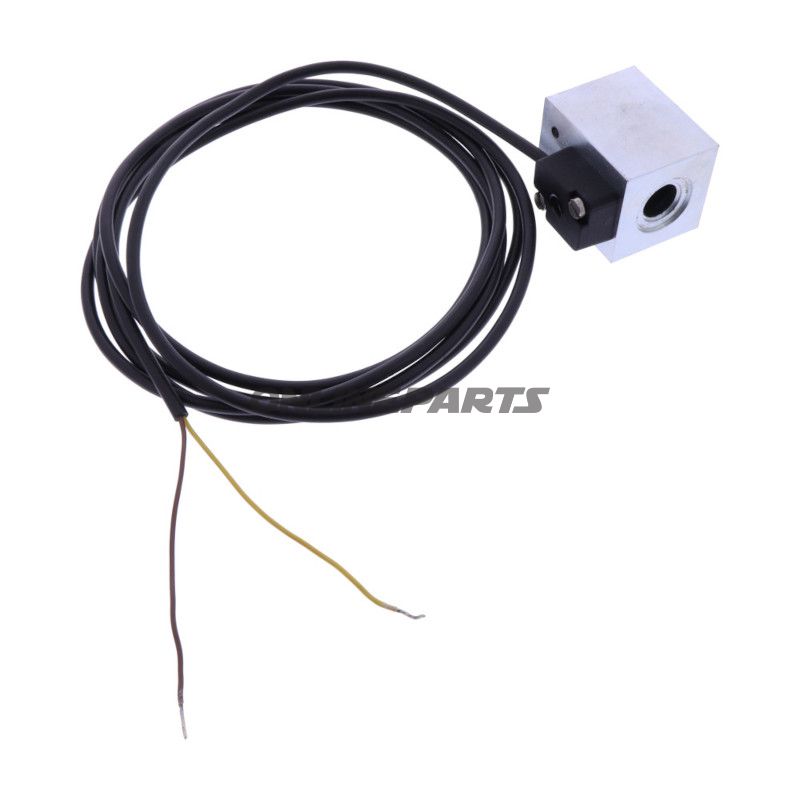

Magnetspule 24 V für MAHA Hebeplattformen (MAHA / Slift, Artikel 1268495)
Produktüberblick: Diese Magnetspule der Marke Maha (MAHA / Slift) ist zur Steuerung von Ventil- und Verriegelungsfunktionen in Stempel-/Plattform-Hebeanlagen ausgelegt. Sie wird oft als Originalteil für Slift-Geräte unter der Referenz NHV.SPMS024DV25 geführt und ist durch die Hersteller-Nummer 1268495 (MPN 652.13.05) identifiziert.
Funktion: Die Magnetspule wandelt elektrische Energie (24 V DC) in ein elektromagnetisches Feld um, das als Aktuator für Ventile oder mechanische Verriegelungen in Hebezeugen dient. Wird die Spule mit 24 V versorgt, entsteht ein Magnetfeld, das einen Kern (Anker) zieht oder schiebt, wodurch eine Stempel- oder Ventilmechanik geöffnet oder geschlossen wird. Das Produkt ist für den Einsatz in Steuerkreisen von Werkstatthebebühnen vorgesehen, bei denen eine zuverlässige wiederholte Aktivierung erforderlich ist.
- Spannung: 24 V (DC)
- Lauflänge des Kabels: Kabel ca. 2.500 mm zur Anbindung an das Steuersystem
- Hersteller / Referenz: Maha (Slift) Artikelnummer 1268495, Originalreferenz NHV.SPMS024DV25
- MPN: 652.13.05
- GTIN: Nicht angegeben
Materialauswahl und Bauweise: Die Spule verfügt über eine isolierte Kupferwicklung auf einer formgegossenen Spulenkernstruktur, eingekapselt in ein äußeres Gehäuse, das Wicklung und Verbindungen schützt. Das Kabel ist typischerweise PVC- oder gummiummantelt und besitzt geeigneten Querschnitt für 24 V-Zuführung sowie die mechanische Länge für die Installation in Hebebühnen. Die verwendeten Materialien sind so gewählt, dass eine stabile elektrische Widerstandsfähigkeit, Wärmeableitung bei kontinuierlicher Belastung und mechanische Haltbarkeit bei wiederholten Zyklen gewährleistet ist. Es wird die standardmäßige industrielle Isolationsklasse für Spulen in dieser Anwendung erwartet, sowie Dichtungen, die das Eindringen von Schmutz und Feuchtigkeit in Werkstattumgebungen verhindern.
Kompatibilität und Anwendung: Das Produkt ist als Ersatzteil für MAHA/Slift-Hebeplattformen vorgesehen, insbesondere Stempel- und Ventilmoudulen, die eine 24 V-Spule mit externem Kabelanschluss verwenden. Da MAHA/Slift spezifische Montage- und Maßstandards verwendet, ist es wichtig, die mechanische Montage (Befestigungsschrauben, Abstände) und elektrische Anschlüsse am bestehenden Steuersystem vor der Montage physisch zu überprüfen.
Technische Vorteile und Betriebshinweise:
- Lange Kabelverbindung (2.500 mm) erleichtert den Zugriff auf Bedienpanels ohne zusätzliche Verlängerungskabel.
- Kompaktes Spulendesign sorgt für platzsparende Montage in Ventilblocks und Stempelaggregaten.
- Originalreferenz (NHV.SPMS024DV25 / 1268495) und MPN 652.13.05 ermöglichen die Zuordnung von Teilen zu MAHA/Slift-Bauteillisten und technischen Skizzen.
- Beim Austausch: immer die Stromzufuhr trennen, Polarität und Spannung (24 V DC) kontrollieren und die Funktion nach der Montage testen, um eine korrekte Ankersbewegung ohne Blockierung sicherzustellen.
Montage- und Sicherheitsvorschläge: Bei Austausch oder Installation befolgen Sie das Servicemanual des Hebe-Equipments. Sorgen Sie für korrektes Drehmoment bei mechanischen Befestigungen, richtige elektrische Anschlüsse und geeigneten Schutz gegen Feuchtigkeit und Öl. Bei Zweifeln an Kompatibilität oder elektrischen Bedingungen wenden Sie sich an den technischen Support von Maha oder einen autorisierten Servicedienst.
Identifikation und Dokumentation: Der Hersteller wird als Maha (MAHA / Slift) angegeben. Die relevanteste Produktreferenz ist die Artikelnummer 1268495 und die Hersteller-Teilenummer MPN 652.13.05. Die GTIN ist in den Produktinformationen nicht angegeben; bei Bedarf für Barcode- oder Logistikdaten wenden Sie sich an den Lieferanten oder prüfen Sie das Ersatzteilkatalog bei MAHA.
