Luftverteilerdüse aus Kunststoff (R 1/2) für Druckluftinstallationen

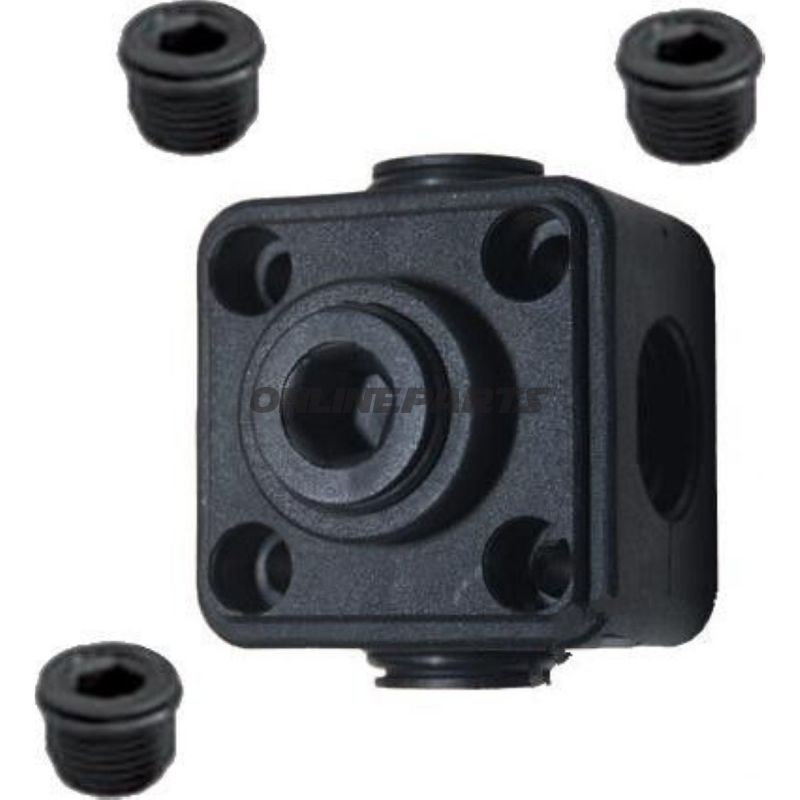

Produktübersicht: Diese Luftverteilerdüse von John Guest (MPN: 650.10.19, GTIN: 4260377671982) ist aus schwarzem Kunststoff gefertigt und für die Verteilung von Druckluft in Kanälen oder hinterinstallationen vorgesehen. Die Box wird mit abschließenden Kunststoffstopfen für die Gewindelöcher geliefert und verfügt über innenliegende R 1/2"-Gewinde zur Montage von Adaptern oder Schnellkupplungen.
Funktion: Die Luftverteilerdüse fungiert als kompakter Verteilerpunkt, an dem bis zu fünf Anschlüsse in einer Einheit zusammengeführt werden können. Hauptsächliche Anwendung ist das Sammeln und Verteilen von Druckluft in Installationskanälen oder hinter Wand/Armatur, wo eine ordentliche und integrierte Ausgangsbasis für Rohre und Fittings gewünscht wird. Einer der fünf Gewindeauslässe ist für eine Schnellkupplung (1/2") vorgesehen, um Schläuche oder Werkzeug schnell ab- und anzukoppeln.
Material und Eigenschaften:
- Material: haltbarer Kunststoff mit guter Chemikalien- und Korrosionsbeständigkeit, geeignet für Innenraum-Druckluftinstallationen.
- Farbe: schwarz — praktisch für verdeckte Installationen, bei denen Sichtbarkeit reduziert werden soll.
- Gewinde: 5 x 1/2" Innengewinde (R 1/2) für Standardadapter und Schnellkupplungen.
- Stopfen: Beinhaltet drei selbstdichtende Kunststoffstopfen zum Verschließen ungenutzter Gewindeöffnungen und zur Verringerung des Eindringens von Schmutz bei temporärer oder dauerhafter Nichtverwendung.
- Rohranschluss: Passt zu Außenrohren mit Durchmesser 12, 15, 18 und 22 mm, was gängige Luftschlauch- und Rohrdimensionen in Werkstatt- und Leichtindustrieninstallationen abdeckt.
Praktische Anwendung und Montage:
- Geeignet zur Montage in Kabelkanälen oder integriert in Wand/Vertiefung, wo der verfügbare Platz begrenzt ist.
- Die fünf 1/2" Innengewinde ermöglichen den Anschluss von Adaptern, Schnellkupplungen oder Inline-Regulatoren nach Bedarf.
- Bei Rohranschlüssen wird die Verwendung geeigneter Schraub‑in‑Fittings (Einsetzfittings) empfohlen, um eine dichte und mechanisch stabile Verbindung zu erreichen – siehe Zubehör für kompatible Fittings.
- Die Stopfen ermöglichen eine flexible Konfiguration: Verschluss der Gewinde bei weniger Anschlüssen oder offen bei Erweiterungen.
Kompatibilität und Anwendungsbereiche: Das Produkt eignet sich für Werkstätten, Industriemaschinen, mobile Arbeitsstationen und andere Installationen, bei denen mehrere Luftauslässe standardisiert und zusammengeführt werden sollen. Die Materialwahl und Gewindegröße machen es kompatibel mit gängigen pneumatischen Komponenten und Schnellkupplungen in R 1/2".
Technische Identifikation: Marke: John Guest. Artikelnummer/MPN: 650.10.19. GTIN: 4260377671982.
Hinweise: Informationen zu Druckgrenzen und Zertifizierungen sollten gemäß den Anforderungen des Projekts oder über John Guest's technisches Datenblatt verifiziert werden. Für Rohranschlüsse empfehlen sich passende Schraub‑in-Stücke oder Einschubfittings, um eine korrekte Abdichtung und mechanische Belastungsverteilung sicherzustellen.
