5-Wege-Luftverteiler für pneumatische Systeme (Butler/Blitz Rotary)

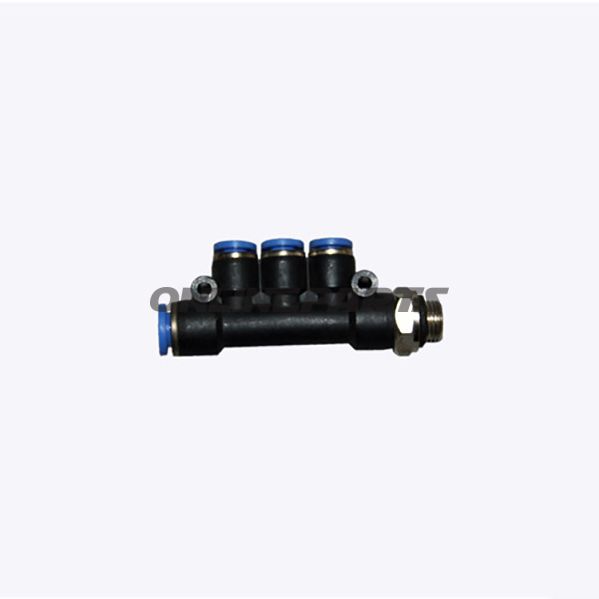

Produktübersicht: Dieser 5-Wege-Luftverteiler von Butler, geführt unter der Marke Blitz Rotary, ist eine kompakte Komponente zur Verteilung von Druckluft in kleinen pneumatischen Systemen an Motorrädern und Werkstattgeräten. Er wird oft als Kanalisations- und Verteilereinheit zwischen einer Hauptluftquelle und mehreren Aktoren oder Anschlüssen gesehen.
Technische Identifikation: GTIN: 4057612746952. Herstellernummer (MPN): 677.18.85. Er wird als Butler-Originalteil mit der Bezeichnung B7351000 geliefert.
- Typ: 5-Wege-Luftverteiler (Airdraulic / Luftverteiler)
- Material: Kunststoff
- Abmessungen (L x B x H): 63 x 13 x 27 mm
- Luftanschluss, oben: 4 mm
- Luftanschluss, seitlich: 6 mm
- Gewinde/Anschlussmaße: 1/8" (Zoll)
- Farbe: schwarz / blau
Funktion und Verwendung: Der Luftverteiler fungiert als passives Verzweigungsmodul, das Druckluft von einem Eingang zu mehreren Ausgängen leitet. Er eignet sich für Systeme, in denen Luft zu mehreren Druckluftwerkzeugen, Ventilen oder Aktoren verteilt werden soll, ohne dass innerhalb des Blocks Ventile benötigt werden. Aufgrund seiner kompakten Größe wird er oft in beengten Montageverhältnissen an Fahrzeugen oder Montagedrähten im Werkstattbereich eingesetzt.
Materialwahl und Eigenschaften: Das Gehäuse besteht aus Kunststoff, was leichtes Gewicht und Korrosionsbeständigkeit gegenüber Metallvaranten bietet. Die mechanische Festigkeit des Kunststoffs ist für niedrige bis mittlere Pneumatikdrücke ausgelegt; er ist jedoch nicht für hohen Druck oder starke mechanische Beanspruchung vorgesehen. Die Anschlüsse (4 mm oben, 6 mm seitlich) sind Standardgrößen in vielen pneumatischen Schlauchsystemen und ermöglichen eine schnelle Anschlussmontage mit Push-fit- oder gepressten Fittings, je nach Montage.
Kompatibilität und Montage: Stellen Sie sicher, dass Schlauchgrößen (4 mm und 6 mm) sowie 1/8" Gewinde passend sind. Da die Komponente plastikbasiert ist, sollte sie nicht zu fest angezogen oder hohen Temperaturen ausgesetzt werden; befestigen Sie sie mit geeigneten Clips oder Montagerädern, um Belastungen der Anschlüsse zu vermeiden. Die kompakte Form eignet sich für eine Platzierung in Kabel- und Schlauchkanälen oder hinter Paneelen, wo der Platz begrenzt ist.
Praktische Überlegungen für Mechaniker:
- Überprüfen Sie Schlauch- und Fittings-Kompatibilität vor der Montage, um Leckagen zu vermeiden.
- Verwenden Sie geeignete Montage- und Vibrationsdämpfungsmaßnahmen in Fahrzeuginstallationen, um die Lebensdauer zu verlängern.
- Vermeiden Sie Verwendung in Anwendungen mit ölhaltiger oder chemisch aggressiver Luft, ohne die Kompatibilität mit dem Kunststofftyp sicherzustellen.
Identifikation bei Ersatzteilarbeiten: Bei Beschaffung oder Suche nach Ersatzteilen können GTIN 4057612746952 und MPN 677.18.85 sowie Butler-Teilenummer B7351000 zur eindeutigen Identifikation verwendet werden. Die Markenangabe Blitz Rotary weist auf die Reihe des Herstellers hin und kann bei der Gegenüberstellung von älteren und neueren Versionen hilfreich sein.
Fazit: Dieser 5-Wege-Luftverteiler ist eine platzsparende, kunststoffbasierte Lösung zur Verteilung von Druckluft in kleineren pneumatischen Kreisläufen. Er bietet standardisierte Anschlüsse (4 mm / 6 mm und 1/8") und eignet sich am besten für Luftdrücke von niedrig bis mittel, wo geringes Gewicht und Korrosionsbeständigkeit vorteilhaft sind.
