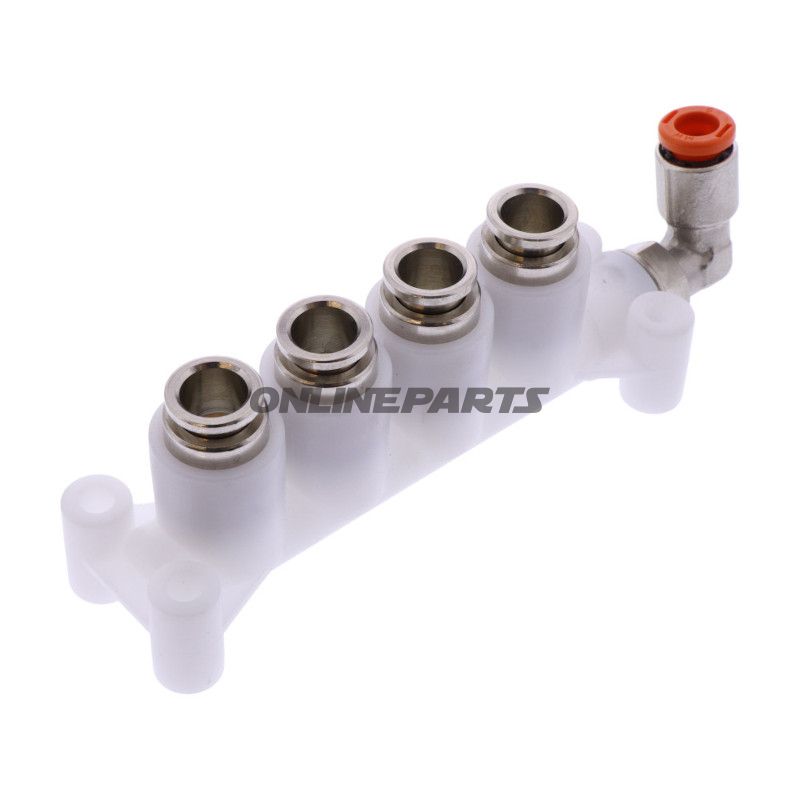

Luftverteiler 5-Wege für pneumatische Leitungen (Butler/Blitz Rotary)
Produktübersicht: Dieser 5-Wege-Luftverteiler, ursprünglich Butler-Teilenummer 2850001 und hergestellt unter der Marke Blitz Rotary, verteilt Druckluft zwischen mehreren Slimtube-Verbindungen. Er ist mit der Hersteller-Artikelnummer MPN 677.18.00 und GTIN 4057612804416 gekennzeichnet.
Funktion: Der Luftverteiler wird verwendet, um Luft von einer einzigen Quelle auf fünf separate Ausgänge in pneumatischen Systemen zu verteilen. Er bietet eine einfache und kompakte Möglichkeit, mehrere 8-mm-Linienverbindungen und eine 6-mm-Eckverbindung anzuschließen, damit die Luft zu mehreren Aktoren, Ventilen oder pneumatischen Werkzeugen von einer Versorgungslinie gesteuert werden kann.
- Eingänge/Ausgänge: 5 x 8 mm gerade Ausgänge und 1 x 6 mm geöhrter Ausgang.
- Abmessungen: Ca. Länge/Breite/Höhe 107 x 28 x 35 mm.
- Originalreferenz: Butler ursprüngliches Teil 2850001 (MPN 677.18.00).
- GTIN: 4057612804416.
- Marke: Blitz Rotary.
Materialien und Konstruktion: Geräte dieses Typs werden üblicherweise aus technischem Polymer/ Kunststoff und Metallelementen für Dicht- und Befestigungspunkte hergestellt. Das Polymergehäuse bietet gute chemische Beständigkeit gegenüber gängigen Schmiermitteln und Kompressorluft sowie geringes Gewicht, während die inneren Sitze und eventuelle Gewindeeinsätze metalldämpfend verstärkt sein können, um die Verschleißfestigkeit zu erhöhen. Die kompakte Form macht sie für Montagen in beengten Maschinenräumen geeignet.
Technische Eigenschaften: Der Luftverteiler ist für Standard-Pneumatikschlauchgrößen (6 mm und 8 mm) ausgelegt. Die geraden fünf Ausgänge ermöglichen, dass Schlauchanschlüsse in dieselbe Richtung geführt werden können, während ein 6-mm-Bogen-Ausgang die Montage erleichtert, wo Platz- oder Winkelanfor der erforderlich ist. Dichtung erfolgt normalerweise mit O-Ringen oder inneren Dichtringen aus Materialien, die mit den verwendeten Schlauch- und Luftqualitäten kompatibel sind.
Anwendung und Kompatibilität: Geeignet für Werkstätten, Industriekühmaschinen, pneumatische Systeme in Fahrzeugen oder andere Installationen mit 6/8 mm pneumatischen Rohren/Schläuchen. Erfordert kompatible Push-in- oder Schraubklemmen-Schlauchenden für 6 mm und 8 mm. Prüfen Sie Abmessungen und Schlauchprofil vor der Montage, um eine korrekte Passform und Dichtung sicherzustellen.
Montage- und Sicherheitsüberlegungen: Stellen Sie sicher, dass die verwendeten Schläuche sauber abgeschnitten und bis zum Anschlag eingesetzt sind, und überprüfen Sie, dass Schlauchschellen oder Verriegelungen den Schlauchverbindungsanforderungen entsprechen. Trennen Sie die Luftzufuhr und entlasten Sie den Systemdruck, bevor Sie montieren oder austauschen. Vermeiden Sie Überlastung über dem vom Hersteller empfohlenen maximalen Betriebsdruck für die verwendeten Schläuche und Anschlüsse.
Anmerkungen: Das Produkt wird als ein einzelner 5-Wege-Luftverteiler unter der oben angegebenen Referenz geliefert. Die obigen Informationen basieren auf angegebenen Maßen und Anschlussarten; für spezifische Druck- und Materialdokumentationen oder Zulassungen sollten die technischen Datenblätter des Herstellers konsultiert werden.
