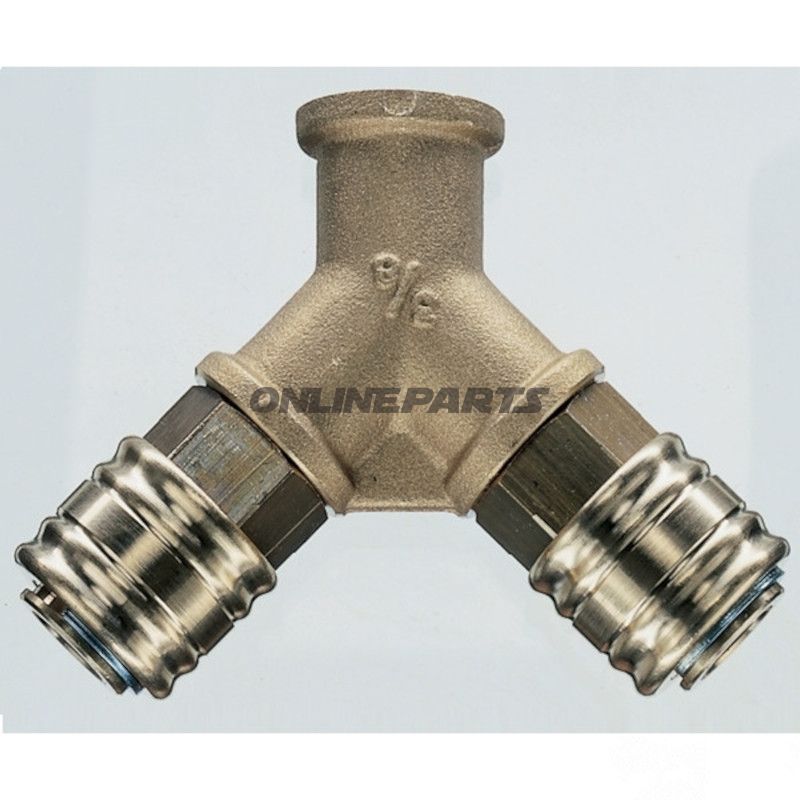

Luftverteiler (Y-Verteiler) 2A-R 3/8" für Druckluftinstallationen
Produktübersicht: Dieser Luftverteiler von EWO (MPN: 656.75.15, GTIN: 4030875000238) ist ein Y-förmiger Verteiler mit zwei Auslässen und einem G 3/8" Eingang. Er ist für den Anschluss in Druckluftsystemen mit Standardanschlüssen DN 7.2 aus Messing vorgesehen und wird als Einheit pro Packung geliefert.
Funktion
- Verteilt eine einzelne Druckluftzufuhr auf zwei separate Auslässe, geeignet zur Versorgung von zwei Werkzeugen oder Leitungssätzen aus einer Quelle.
- Ausgestattet mit einer einhand drehbaren Kupplung mit Rollenklemme, wodurch An- und Abkoppeln schnell und sicher während der Arbeit erfolgt.
- Der Stecker verfügt über kein Rückschlagventil — prüfen Sie das Ventil an der Verbindungsstelle der Installation, da Rückfluss oder Druckverluste von den Systemkomponenten gehandhabt werden müssen.
Materialien und Bauweise
- Verbindungen: Standard DN 7.2-Maße aus Messing, gewählt für gute mechanische Festigkeit und Korrosionsbeständigkeit in typischen Werkstattumgebungen.
- Gehäuse und interne Komponenten: Aus Materialien gefertigt, die für PN 16-Druckklasse dimensioniert sind (entsprechend zu üblichen leichten Werkstatt- und industriellen Druckluftinstallationen).
- Verschlussmechanismus: Rollenklemme in der Kupplung sorgt für zuverlässige Fixierung bei Vibrationen und Bewegung.
Technische Eigenschaften und Einsatzbedingungen
- Anschluss: G 3/8" (Kone- oder Gewindeanschluss je nach Montage), eine üblicherweise verwendete Größe in mobilen und stationären Druckluftinstallationen.
- Druckklasse: Ausgelegt für PN 16, deckt die meisten nicht-spezialisierten Werkstattaufgaben ab. Prüfen Sie Systemanforderungen, falls höherer Druck oder besondere Zulassungen erforderlich sind.
- Ausgänge: 2 Ausgänge mit standardmäßigen Messingkupplungen (DN 7.2), kompatibel mit üblichen Druckluft-Schnellkupplungen.
Kompatibilität und Installation
- Passt direkt in vorhandene Systeme mit G 3/8"-Anschlüssen und DN 7.2 Standardkupplungen.
- Geeignet für Werkstätten, Kompressoranschlüsse und mobile Installationen, bei denen zwei Werkzeuge oder Verbraucher aus einer Quelle versorgt werden müssen.
- Bei der Installation empfiehlt es sich, die Ventile der Kupplungen zu prüfen, da der Stecker ohne integriertes Rückschlagventil geliefert wird.
Sicherheit und Wartung
- Überprüfen Sie fortlaufend die Dichtheit von Gewindekupplungen und Schnellkupplungen, um Lecks zu vermeiden.
- Ersetzen Sie verschlissene Dichtungen und beschädigte Verriegelungsmechanismen — Messingkomponenten müssen gereinigt werden, um das Eindringen von Schmutz zu verhindern, der die Verriegelungsfunktion beeinträchtigen könnte.
- Verteilen Sie nicht bei Druck, der PN 16 überschreitet, ohne dokumentierte Kompatibilität.
Identifikation
- Marke: EWO — das Produkt ist im Material als EWO-Luftverteiler gekennzeichnet.
- MPN (Produktnummer): 656.75.15
- GTIN: 4030875000238
Anmerkungen
- Die Produktbeschreibung deckt Standardeigenschaften ab; bei besonderen Anforderungen an Materialzulassungen, Höchsttemperaturbetrieb oder aggressive Medien sollte die Komponentenwahl gesondert geprüft werden.
- Packungseinheit ist eine Einheit — Lieferung umfasst keine zusätzlichen Mengen, sofern der Lieferant nichts anderes separat angibt.
