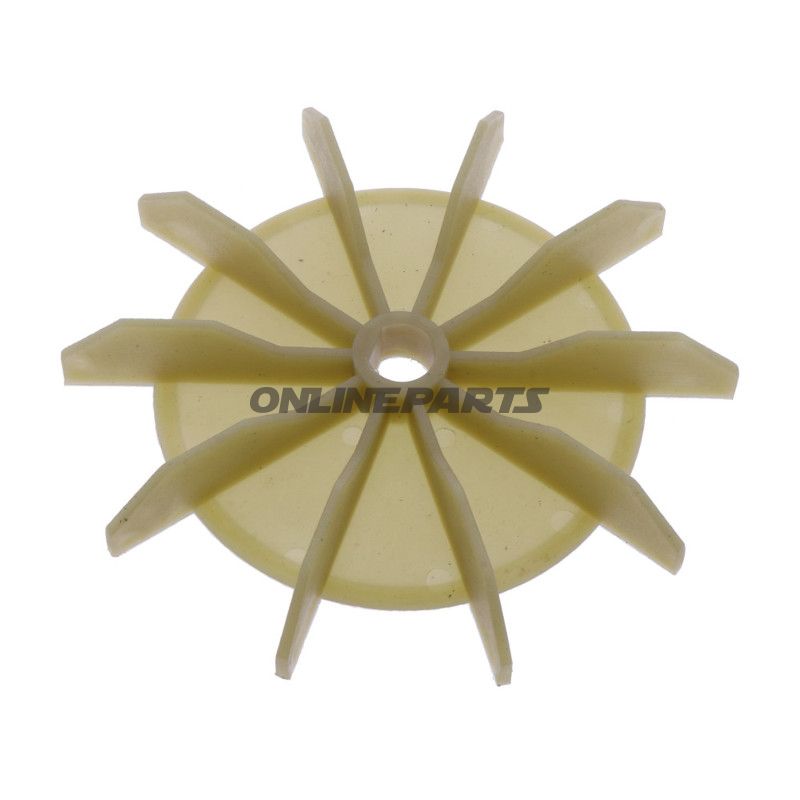

Ventilatorrad für Elektro-Motor (JMP) — Ventilatorrad für E-Motor
Produktübersicht: Dieses Ventilatorrad von JMP (MPN: 652.41.37) ist für den Einsatz in elektrischen Motorliftern und vergleichbaren E-Motoren konzipiert, bei denen eine aktive Luftzirkulation über dem Motorkabinet oder der Spule erforderlich ist, um Wärmeansammlung zu verringern.
Funktion: Die primäre Funktion des Ventilatorrades besteht darin, Luft durch oder über die Motorkomponenten zu bewegen, um die Kühlung zu verbessern. Wird es auf die Motorwelle montiert und durch dessen Rotation betrieben, erzeugt die Blattgeometrie ein Luftstromfeld, das die Wärmeableitung aus dem Motorgehäuse, den Lagern und Spulen erhöht. Dies hilft, Betriebs- temperaturen innerhalb der nominellen Grenzen unter Last zu halten.
- Anwendung: Passt zu elektrischen Motorliftern und E-Motoren, bei denen Wellenloch und physische Abmessungen übereinstimmen.
- Montage: Zentralbohrung Ø 15 mm; wird direkt auf die Welle mit geeigneter Befestigung montiert (Klemme, Mutter oder Ähnliches gemäß Motorspezifikation).
Abmessungen und Materialien:
- Außendurchmesser: 152 mm
- Bohrungsdurchmesser (Wellenbohrung): 15 mm
- Höhe (Profil): 25 mm
- Material: Kunststoff (Polymer) — ein leichtes Material, das die rotierende Masse reduziert und chemischen Beständigkeit gegen Öl und die meisten gängigen Reinigungsmittel bietet.
Werkstoffauswahl und Eigenschaften: Kunststoff wurde aufgrund von geringem Gewicht, Korrosionsbeständigkeit und wirtschaftlicher Herstellung gewählt. Vorteile sind eine geringe Inertialbelastung von Welle/Lager-System beim Anlauf und Stopp sowie gute Feuchtigkeitsbeständigkeit. Zu den Nachteilen gegenüber Metall gehören begrenzte Temperaturbeständigkeit und geringere mechanische Festigkeit bei extremen Belastungen; daher sollte dieses Ventilatorrad innerhalb der vom Motorhersteller angegebenen Temperatur- und Belastungsspezifikationen verwendet werden.
Kompatibilität und Prüfpunkte vor der Montage:
- Prüfen Sie, ob der Achsendurchmesser mit dem Ventilatorrad-Ø 15 mm übereinstimmt, oder verwenden Sie ggf. passende Adapter/Einlagen.
- Sorgen Sie für ausreichenden Abstand zum Motorgehäuse und zu Kabeln, damit die Blätter nicht anschlagen.
- Bewerten Sie Drehrichtung und Blattanordnung in Bezug auf die gewünschte Luftströmung (Druck- oder Saugfunktion).
- Prüfen Sie, ob die Drehzahl des Motors die maximale empfohlene Geschwindigkeit für das Kunststoffteil nicht überschreitet, um Verformung oder Unwucht zu vermeiden.
Technische Vorteile:
- Leichte Bauweise reduziert Achslast und Verschleiß der Lager.
- Korrosionsbeständiges Material geeignet für feuchte Umgebungen.
- Einfache Montage mit Standard-15-mm-Bohrung, die oft direkt auf die Motorwelle oder Adapter passt.
Identifikation: Das Produkt wird vom Hersteller JMP gekennzeichnet und kann über die Hersteller-Teilenummer (MPN) 652.41.37 identifiziert werden. GTIN ist für dieses Produkt nicht angegeben.
Hinweise für Fachleute: Beim Austausch Inspektion der Welle, des Lagerzustands und ggf. Auswuchtung nach der Montage empfehlen. Erwägen Sie, den Anweisungen des Motorherstellers für das Anschlagen oder die Befestigung zu folgen, um Unwucht und frühzeitigen Verschleiß zu vermeiden.
