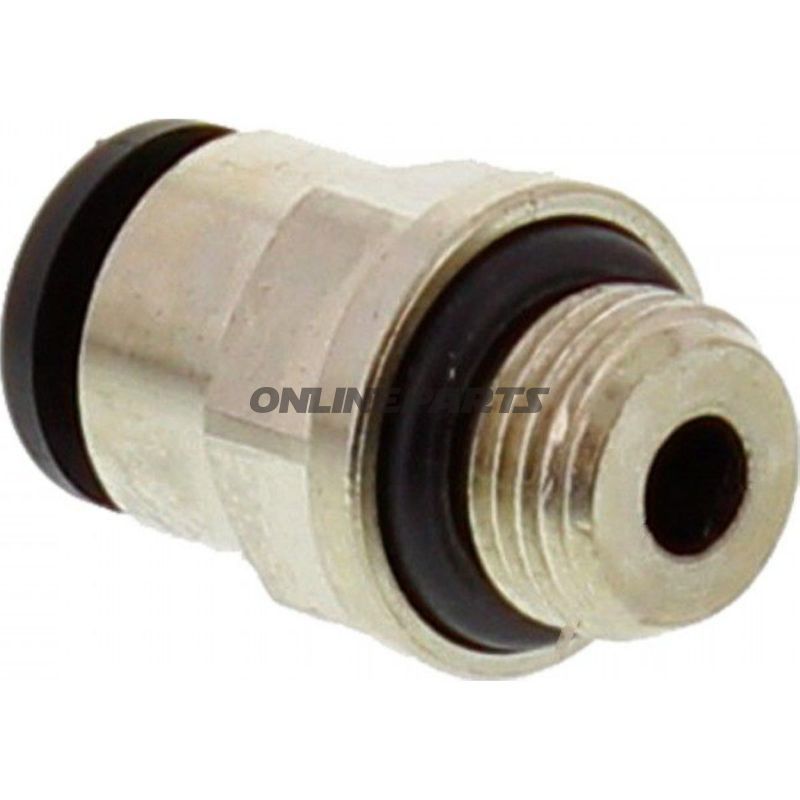

Luftanschluss Geradespannzylinder Monty

Luftanschluss für gerade Spannzylinder (Hofmann / Monty) — Stahlkonstruktion

Dieser Luftanschluss ist eine gerade Verbindung, die für Spannzylinder ausgelegt ist und typischerweise an Werkstattgeräten von Marken wie Hofmann und Monty verwendet wird. Das Produkt wird unter der Marke Riegler geliefert und ist im Lager und in der Dokumentation mit MPN 677.00.00 und GTIN 4047322208710 identifizierbar.

Funktion

• Durchgehender gerader Luftanschluss, ausgelegt, um Druckluft von dem Schlauch zum Spannzylinder ohne Änderung der Strömungsrichtung zu führen.
• Verwendet, wenn eine kompakte, gerade Montage erforderlich ist, um das Schlau actuaciónslayout einfach zu halten und Druckverlust am Verbindungsspunkt zu minimieren.
• Eignet sich für feste Installationen an Maschinen oder als Austausch verschlissener Fittings in pneumatischen Systemen.

Material und Abmessungen

• Material: Stahl — gewählt für mechanische Festigkeit und gute Beständigkeit gegen mechanischen Verschleiß bei wiederholtem An- und Abkoppeln.
• Anschlussmaß: 6 mm Innen-durchmesser (Schlauch) und Gewinde G 1/8" (BSPP) für die Schraubverbindung, die in den Zylinder oder das Verteilerblock montiert wird.
• Physikalische Abmessungen (L x B x H): 21,5 x 13,75 x 13,75 mm — kompaktes Format, geeignet für enge Montageorte.

Technische Eigenschaften und Überlegungen

• Das Stahlmaterial bietet gute Haltbarkeit bei Vibration und häufigem Umgang, kann jedoch schwerer und korrosionsanfälliger sein als Edelstahlalternativen; Berücksichtigen Sie die Umgebung (Feuchtigkeit/Chemikalien) bei der Materialwahl.
• Das Gewinde ist ausgeführt als G 1/8" (BSPP), was in europäischen pneumatischen Systemen üblich ist — stellen Sie sicher, dass die Anschlusssfläche am Zylinder mit BSPP-Gewinden für eine dichte Montage kompatibel ist.
• 6 mm Schläuche ermöglichen einen begrenzten volumetrischen Durchfluss im Vergleich zu größeren Durchmessern; die Abmessung eignet sich für kleine bis mittelgroße Zylinder und schnelle Reaktionszeiten in kompakten Systemen.

Kompatibilität

• Entworfen, um zu Spannzylindern von Hofmann und Monty sowie anderen Einheiten mit G 1/8" Innengewinde und 6 mm Schlauchführung zu passen.
• Überprüfen Sie vor der Montage die physischen Innenmaße und den Gewindetyp, um Undichtigkeiten oder mechanische Schiefbelastungen zu vermeiden.

Montageanleitung und Wartung

• Reinigen Sie Gewinde- und Dichtflächen vor der Montage; verwenden Sie geeignetes Dichtmittel/Dichtung für BSPP-Gewinde, um eine luftdichte Verbindung sicherzustellen.
• Vermeiden Sie Überdrehen bei der Montage — ziehen Sie es mit dem passenden Anzugsmoment fest; wiederholte Demontagen können Inspektion von Verschleiß oder Beschädigungen an Dichtflächen erfordern.
• Inspektion: Überprüfen Sie regelmäßig Korrosion, physische Schäden und Undichtigkeiten bei An- und Abkopplungen.

Produktidentifikation

• Hersteller/Brand: Riegler — angegeben in der Produktdokumentation und in den Ausrüstungslisten.
• MPN: 677.00.00 (wird für Beschaffung und Ersatzteilbestellung verwendet).
• GTIN: 4047322208710 (globale Warenidentifikation für Lagerverwaltung und Registrierungen).

Die einfache, robuste Konstruktion macht diesen Luftanschluss ideal für Werkstattumgebungen, in denen eine kompakte und direkte Luftführung zu Spannzylindern gewünscht wird. Bei Unsicherheit über Kompatibilität oder Anwendung können technische Zeichnungen oder Messungen des konkreten Zylinders mit den angegebenen Maßen vor dem Kauf oder der Montage verglichen werden.
