Luftverbindung 90° JMP FIX Auto — Winkelanschluss für Luftführungen

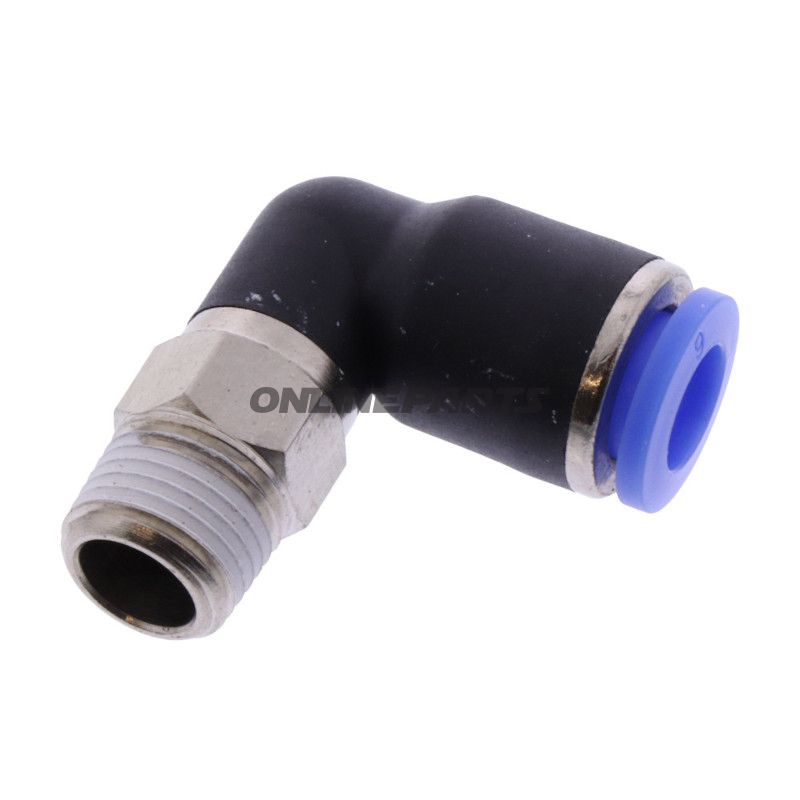

Produkt: Luftverbindung in 90-Grad-Winkel von JMP (Originalteilnummer 10004003262). Dieser Winkelanschluss ist für feste Montagepunkte an Zylindersammlungen oder anderen Komponenten vorgesehen, bei denen ein rechtwinkliger Luftanschluss erforderlich ist.
- Brand / Hersteller: JMP (auf dem Produkt als JMP angegeben, MPN 677.10.08).
- MPN: 677.10.08 (JMP-Ersatzteilnummer, entspricht ihrem Originalteil 10004003262).
- GTIN: Nicht angegeben.
Funktion
Der Winkelanschluss ermöglicht eine 90°-Umlenkung der Luftführung und wird verwendet, um pneumatische Schläuche von einem Zylinder, Ventil oder Kupplungseinheit zu führen, wenn der Platzbedarf eine kompakte, geneigte Lösung erfordert. Er gewährleistet eine feste Verbindung zwischen einer Innengewindeverbindung G 1/8" und einem Schlauch mit Innen Ø 6 mm.
Technische Maße und Anschlüsse
- Gesamtlänge: ca. 25 mm.
- Gesamtbreite: ca. 28 mm.
- Schlauchanschluss: Ø 6 mm (zur Montage eines Standard-Pneumatikschlauchs).
- Gewindetilslutung: G 1/8" (Innengewinde, Standard für kleine pneumatische Fittings).
Materialien und Eigenschaften
Die Produktdaten geben kein explizites Material an, aber äquivalente Fittings von JMP werden typischerweise aus Metall (z. B. Messing oder verchromtes Messing) oder technischer Kunststoff je nach Anwendungsbereich gefertigt. Metallausführungen bieten gute mechanische Festigkeit und Beständigkeit gegen Vibrationen, während Kunststoffausführungen Gewicht reduzieren und in feuchten Umgebungen gegen Korrosion beständig sein können. Bei Montage in Umgebungen mit hohem Druck oder häufiger Ab- und Ankopplung wird Metallfittings für erhöhte Haltbarkeit empfohlen.
Praktische Montagehinweise
- Sorgen Sie für eine ordnungsgemäße Abdichtung des G 1/8"-Gewindes (z. B. Gewindeband oder passende Dichtung), um Leckagen zu vermeiden.
- Überprüfen Sie, dass der Ø 6 mm Schlauch korrekt sitzt und ggf. mit einer geeigneten Klemme gesichert wird, wenn das System Vibrationen oder Zug belastet wird.
- Bei größeren Temperaturänderungen geeignete Schläuche und Fittings mit kompatiblen Materialien wählen, um Verhardung oder Lockerung zu vermeiden.
Kompatibilität
Passt zu Standard-Pneumatiksystemen mit Innengewinde G 1/8" und Schläuchen mit 6 mm Innen-Durchmesser. Wird häufig an Zylindern, Ventilen und Montagestrukturen in Motorrad- und Automobilanwendungen eingesetzt, wo eine kompakte 90°-Verbindung benötigt wird.
Referenz und Identifikation
Dies ist eine JMP-Originalkomponente (JMP-Teilenr. 10004003262). Die Industriestandard-MPN 677.10.08 dient der Identifikation bei Bestellung oder beim Austausch in Ersatzteillisten. GTIN ist in den Produktinformationen nicht angegeben.
Hinweis: Die Angaben zu Abmessungen (25 mm/28 mm), Anschlüsse (Ø 6 mm, G 1/8") und ursprünglichen JMP-Nummern stammen aus der Produktbeschreibung. Die Materialwahl sollte bei Bedarf für spezifische chemische oder druckbezogene Anforderungen verifiziert werden.
