Lötkonnektor (Hitzeelastisch) für Kabelende 4,0–6,0 mm² – JMP

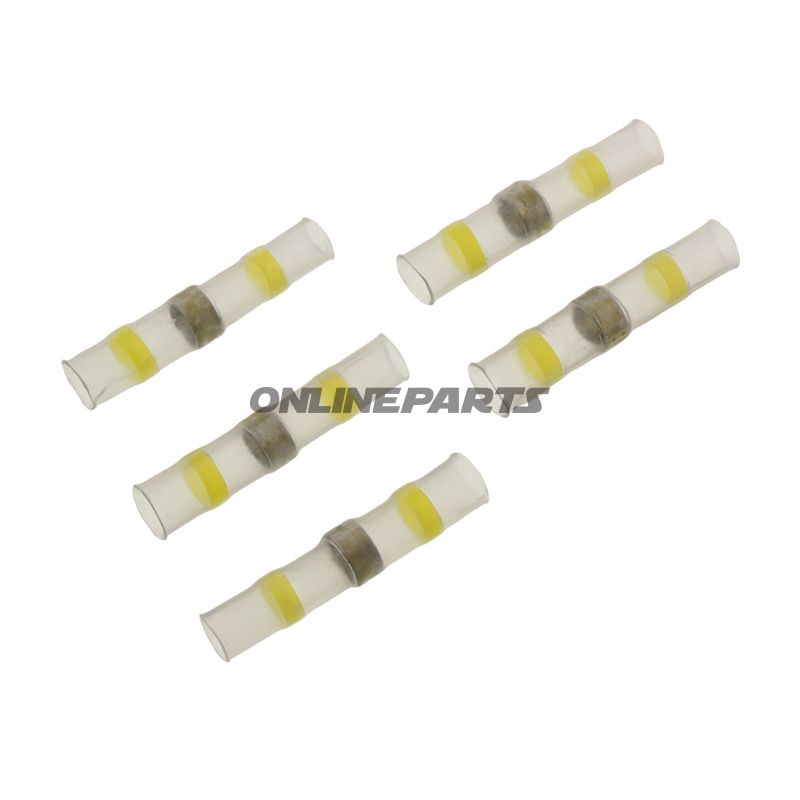

Produktübersicht: Diese hitzeverformbaren Lötkonnektoren von JMP (MPN: 158.04.03, GTIN: 4043981276039) sind zum Verbinden von Leiterquerschnitten im Bereich 4,0–6,0 mm² ausgelegt. Der Konnektor kombiniert eine Lötverbindung mit einer isolierenden Hitzeverformungshülle für eine mechanisch und elektrisch robuste Verbindung in anspruchsvollen Umgebungen.
- Typ: Butt-Konnektor / Lötstift
- Leiterbereich: 4,0–6,0 mm²
- Länge: 42 mm
- Farbe: Gelb
- MPN: 158.04.03
- GTIN: 4043981276039
- Marke: JMP
Funktion und Anwendung: Der Konnektor ist für Standard-Butt-Verbindungen konzipiert, bei denen zwei isolierte Leiter in eine Metallbuchse gelötet werden. Die Verbindung wird durch Erhitzen des Lötbereichs hergestellt, damit das Lot fließt und eine metallische Verbindung zwischen den Leitern schafft; anschließend wird die äußere Hitzeverformungshülle erhitzt, um eine dichte, mechanische und isolierende Ummantelung um die Verbindung zu bilden. Diese Lösung wird häufig in elektrischen Installationen in Fahrzeugen, Maschinen und anderen Anwendungen eingesetzt, bei denen Vibrationen und Feuchtigkeit die Verbindung belasten können.
Materialien und Eigenschaften:
- Lötbuchse: Die Metallbuchse ist so geformt, dass sie das Lot aufnehmen und Kapillareffekte leiten kann, wodurch eine gleichmäßige, niederohmige Verbindung zwischen den Leitern entsteht.
- Hitzeverformungshülle: Hergestellt aus Verformungsmaterial mit eingearbeiteter Klebe/Schmelzmittel (Hot-Melt), das beim Erhitzen schmilzt und eine dichte, feuchtigkeitsgeschützte Versiegelung um das Kabel und die Isolierung bildet.
- Isolierung: Der Konnektor wird vom Hersteller isoliert geliefert, wodurch der Bedarf an nachträglichen Isolationsarbeiten reduziert wird.
- Temperaturbeständigkeit: Angegebene Temperaturbeständigkeit bis -125 °C; diese Angabe bezieht sich auf Einsatzbedingungen bei niedrigen Temperaturen hinsichtlich der Materialstabilität und sollte im Zusammenhang mit den übrigen Temperaturanforderungen des Projekts bewertet werden.
Technische Vorteile:
- Die lötbasierte Verbindung weist eine niedrigere elektrische Übergangsresistenz auf als rein mechanische Crimpverbindungen, sofern sie ordnungsgemäß durchgeführt wird.
- Die Hitzeverformungshülle mit innerem Kleber erhöht die Resistenz gegen Feuchtigkeitsdurchdringung und Korrosion an der Verbindung.
- Einfache Installation für Mitarbeitende mit Zugriff auf geeignete Wärmequelle (Heißluftpistole oder Lötwerkzeug) – vorausgesetzt, die Leiter sind korrekt vorbereitet und es ist genügend Aufheizzeit für das Löten und Verformen vorhanden.
Anwendungstipps und Kompatibilität:
- Geeignet für Leiter im Bereich 4,0–6,0 mm²; Leiter außerhalb dieses Bereichs können zu unzureichendem Kontakt oder Überfüllung der Buchse führen.
- Entfernen Sie entsprechend lange die Isolierung, bevor Sie einsetzen, damit die Leiter im Lötbereich anliegen und überschüssiges Kupfer außerhalb bleibt.
- Verwenden Sie geeignetes Wärmegerät: Zuerst erhitzen, um das Lot zum Schmelzen zu bringen und volle Beweglichkeit zu gewährleisten; anschließend die Wärme etwas langsamer bewegen, um das Verformungsmaterial und die innere Klebeschicht zu aktivieren. Vermeiden Sie Überhitzung von Kunststoffteilen.
- Die Nachbearbeitung sollte visuell auf vollständige Lötfläche und das Versiegeln der inneren Klebeschicht in der Verformungshülle geprüft werden.
Qualität und Dokumentation: JMP gibt das Produkt unter der MPN 158.04.03 an. GTIN 4043981276039 identifiziert diese Variante (gelb, 42 mm, 4,0–6,0 mm²). Die technischen Daten beinhalten, dass das Produkt isoliert ist, eine Lötverbindung besitzt und Hitzeverformungsmaterial enthält.
Hinweise: Die Packangabe im Produktnamen gibt typischerweise das Lieferformat an, sollte jedoch nicht mit Bulk- oder Einzelhandelspackungen verwechselt werden; bestätigen Sie Menge und Verpackungsformat bei der Bestellung, falls erforderlich.
