Lötverbinder 4.0-6.0 Jmp Packung 25 Stück Alternative: 1580403

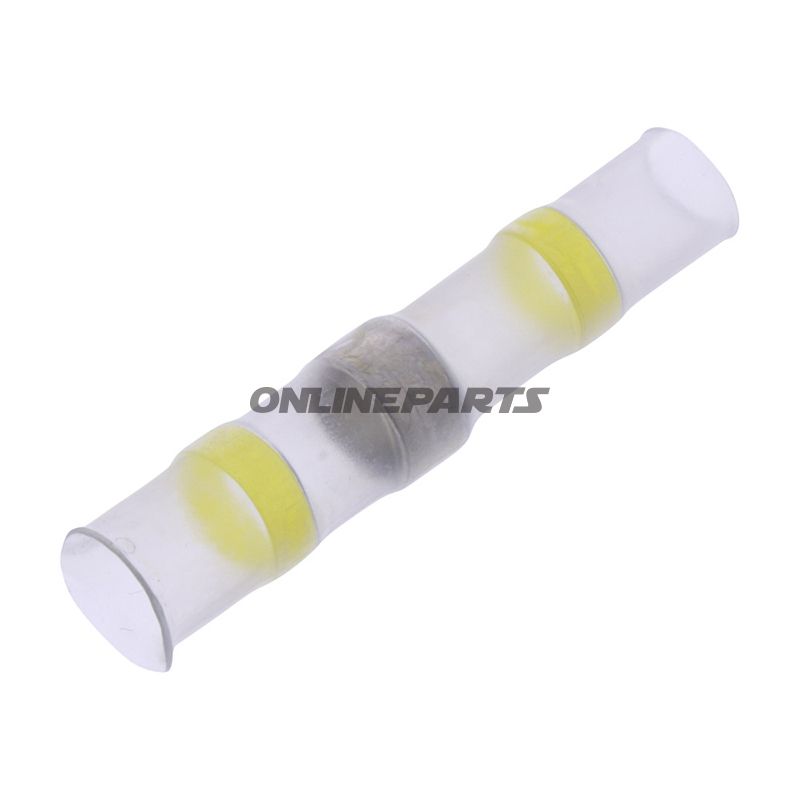

Lötdrosselverbinder (Hitze Schrumpf) für Kabelenden 4,0–6,0 mm² — JMP

Produkt: Lötdrosselverbinder mit Schrumpf aus dem Hause JMP (MPN: 158.07.49, GTIN: 4043981340679). Als Butt‑Connector ausgelegt zum Verbinden weicher und starrer Leiter im Querschnittsbereich 4,0–6,0 mm². Wird typischerweise bei elektrischen Reparaturen und Installationen an Motorrädern, ATVs und anderem Fahrzeugzubehör verwendet, wo eine kompakte, mechanische und elektrische Verbindung erforderlich ist.

Funktion

• Verbindet zwei Leiterenden in einer Butt-Verbindung durch Löten in der Mittelsektion und anschließend Abdichtung durch Wärmeinduktion des Polyolefin-Schrumpfschlauchs.
• Das Löten im Inneren gewährleistet niedrige Übergangswiderstände und guten elektrischen Kontakt; die Schrumpfung schützt vor Feuchtigkeit, Vibrationen und Korrosion.
• Geeignet für dauerhafte Reparaturen oder den Austausch kurzer Kabelabschnitte, bei denen Platz und Flexibilität begrenzt sind.

Materialien und Eigenschaften

• Konstruktion: Metallkern mit eingefügtem Lotmetall in der Mitte. Der Metalltyp ist so ausgelegt, dass eine gute Benetzung bei Standardlötprozessen erzielt wird.
• Isolierung: Wärmehärtendes Schrumpfrohr (Polyolefin) mit segmentsdicht verschließender Innenseite, die beim Erhitzen schmilzt und eine dichte, mechanische und feuchtigkeitsbeständige Versiegelung um die Verbindung bildet.
• Temperaturbeständigkeit: Auf Temperaturbeständigkeit bis −125 °C in den technischen Daten angegeben (gibt Widerstand gegen sehr niedrige Temperaturen an; bei hohen Temperatureinflüssen Installationsbedingungen immer beachten).
• Farbe: Gelb – nutzbar als visuelle Identifikation der Querschnittsgröße (4,0–6,0 mm²).

Technische Daten (Kurz)

• Typ: Butt‑Connector (Löten/Stoß)
• Querschnittsbereich: 4,0–6,0 mm²
• Länge: 42 mm
• Schweißen/Löten in der Verbindung: Ja
• Isoliert: Ja
• Wärme‑Schrumpfung: Ja

Anwendungshinweise für Monteure und Techniker

• Bereiten Sie die Leiter durch Abisolieren in der richtigen Länge vor, reinigen Sie Oxidreste und stellen Sie Passform im Metallrohr vor dem Erhitzen sicher.
• Erwärmen Sie das Lotmaterial gleichmäßig (Heißluftpistole oder Lötkolben, je nach Konstruktion), bis das Lot fließt und die Leiter durchdringt, danach wird das Schrumpfröhrchen erhitzt, um die Kleberschicht zu aktivieren.
• Vermeiden Sie übermäßige Hitze, die Isolierung oder umliegende Komponenten beschädigen könnte. Prüfen Sie die Verbindung nach dem Abkühlen elektrischer und mechanischer Weise.

Kompatibilität und Anwendungsbereiche

• Geeignet für mehrdrahtige Leiter in Motorrad- und PKW-Installationen, Steuerkabel, Sensorleitungen und Zubehör, wo eine dichte, vibrationsbeständige Leitungsschrumpfverbindung erforderlich ist.
• Passt zu Leitern im angegebenen Querschnittsbereich; nicht für kleinere oder größere Querschnitte verwenden, ohne weitere Bewertung.

Identifikation und Nachverfolgbarkeit

Das Produkt wird unter der Marke JMP geliefert und kann anhand der Fertigungsnummer MPN 158.07.49 und GTIN 4043981340679 identifiziert werden. Diese Nummern dienen der sicheren Auswahl des richtigen Bauteils beim Einkauf und bei der Dokumentation in der Werkstatt.

Qualitätsaspekte

• Entwurf zur Kombination elektrischer Kontaktlosung durch Löten mit Umweltschutz durch klebstoffversiegeltes Schrumpfrohr.
• Wahl des Materials reduziert das Korrosionsrisiko in feuchten Umgebungen; Mechaniker sollten jedoch immer die Einsatzbedingungen (häufiges Eintauchen, aggressive Chemikalien usw.) vor dem Einsatz prüfen.

Hinweis: Die Angaben basieren auf den technischen Daten des Herstellers. Für kritische Anwendungen sind kontrollierte Prüfungen nach der Installation und die Einhaltung geltender elektrischer Standards empfohlen.
