Lötverbinder 2.0-4.0 Jmp Packung 25 Stück Alternative: 1580400

Lötverbindungen (Wärmeschrumpfung) für Kabelbausatz 2,0–4,0 mm²

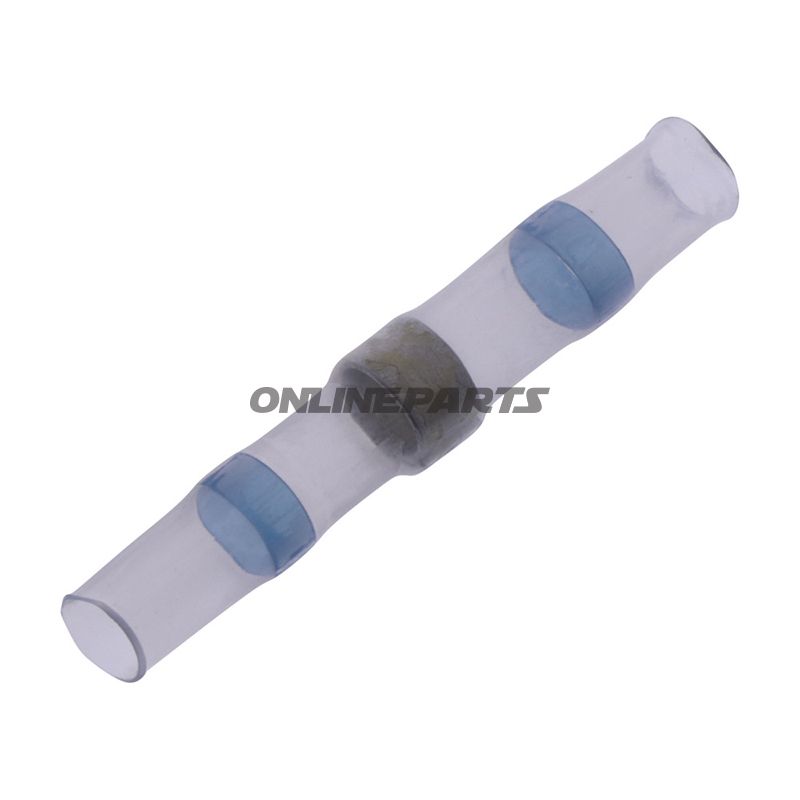

Produkt: Wärme schrumpfbare Löt- und Stoßsteckverbindung von JMP (GTIN: 4043981340600, MPN: 158.07.41). Diese Lötverbindungen sind für elektrische Kabelbausätze entwickelt worden, bei denen eine mechanisch und elektrisch zuverlässige Verbindung in Anwendungen wie Fahrzeugen, Motorrädern und anderen mobilen oder vibrationsbedingten Installationen gewünscht wird.

Funktion

• Gewährleistet eine kombinierte Löt- und Schrumpfverbindung: der mittlere Bereich schmilzt zu einer Lötverbindung, während die umliegende Wärme schrumpfende Ummantelung sich zusammenzieht und die Verbindung gegen Feuchtigkeit und Schmutz abdichtet.
• Als "Butt Connector" (Steck-/Durchstichverbindung) konzipiert, bei dem zwei abgetrennte Leiterenden von beiden Seiten eingeschoben und beim Erhitzen zentral verbunden werden.
• Verwendet, wenn eine langzeitbeständige elektrische Kontakt- und Umweltschutz erforderlich ist, z. B. bei Kabelreparaturen, Verbindungen an Motorrädern, Rollern oder elektrischen Bauteilen, die Vibrationen ausgesetzt sind.

Technische Eigenschaften

• Leiterquerschnitt: geeignet für 2,0–4,0 mm².
• Länge: ca. 42 mm.
• Isoliert: ja — thermisch schrumpfende äußere Ummantelung sichert die Verbindung nach dem Schrumpfen.
• Lötstab: ja — interne Lötmasse schmilzt bei Erwärmung und bildet eine feste elektrische Verbindung.
• Temperaturbeständigkeit: angegeben bis -125 °C (im Lieferantendatenblatt spezifiziert).

Werkstoffwahl und Eigenschaften

• Zentrale Lötmasse: geeignete Legierungen, um geringe Übergangsresistanz und gute Benetzung der Kupferleiter zu gewährleisten. Dies schafft eine homogene elektrische Verbindung zwischen den Leiterenden.
• Äußere Hülle: thermisch schrumpfendes Polymer (typisch Polyolefin oder ähnliche Zusammensetzung), das bei Erwärmung schrumpft und eng um das Kernmaterial liegt. Das Material wird aufgrund mechanischer Festigkeit und Widerstandsfähigkeit gegen Feuchtigkeit und Öl gewählt, was relevante Anforderungen im Fahrzeugbetrieb sind.
• Farbe: blau — häufig als Farbcodierung für den angegebenen Querschnitt verwendet (2,0–4,0 mm²).

Praktische Anwendung und Montage

• Vorbereiten der Leiterenden: geeignete Länge abisolieren und saubere Kupferoberfläche ohne Oxidation sicherstellen.
• Die Leiter in jeweils eines der Enden des Lötverbindungsteils einführen, sodass sie sich über die Lötmasse treffen.
• Zentral erhitzen mit geeigneter Wärmequelle (Heißluftgebläse, Lötkolben mit passendem Kopf oder Gasbrenner nach korrekter Technik) bis die Lötmasse verfließt und die Schrumpfkappe sich zusammenzieht. Überhitzung vermeiden, da sonst umliegende Isolierung oder Bauteile beschädigt werden können.
• Abkühlen und visuell prüfen, ob die Lötmasse geflossen ist und die Schrumpfung gleichmäßig ist.

Kompatibilität und Anwendungsbereich

• Geeignet für Leiter in den Bereichen 2,0–4,0 mm² aus Kupfer.
• Verwendet in elektrischen Installationen an Motorrädern, Zubehör, Kabelverbindungen in Fahrzeugen sowie anderen vibrierungsgefährdeten Umgebungen, in denen eine abgedichtete Lötverbindung gewünscht wird.

Marke und Identifikation

Das Produkt stammt von JMP (MPN 158.07.41). GTIN 4043981340600 wird zur eindeutigen Identifikation in Lager- und Beschaffungssystemen verwendet und kann bei der Suche nach technischen Daten oder Ersatzteilverwaltung genutzt werden.

Qualitäts- und Sicherheitsaspekte

• Verwendung richtiger Erwärmungsausrüstung und Arbeitsumgebungsprozeduren beim Löten/Schrumpfen.
• Sicherstellen, dass die Temperaturtoleranz der Bauteile und die umgebende Kabelisolierung mit der gewählten Erwärmungsmethode kompatibel sind.

Technische Daten zusammengefasst: Typ: Butt Connector; Querschnitt 2,0–4,0 mm²; Länge ca. 42 mm; isoliert und wärmeschrumpfend; integrierte Lötmasse; Temperaturbeständigkeit bis -125 °C.
