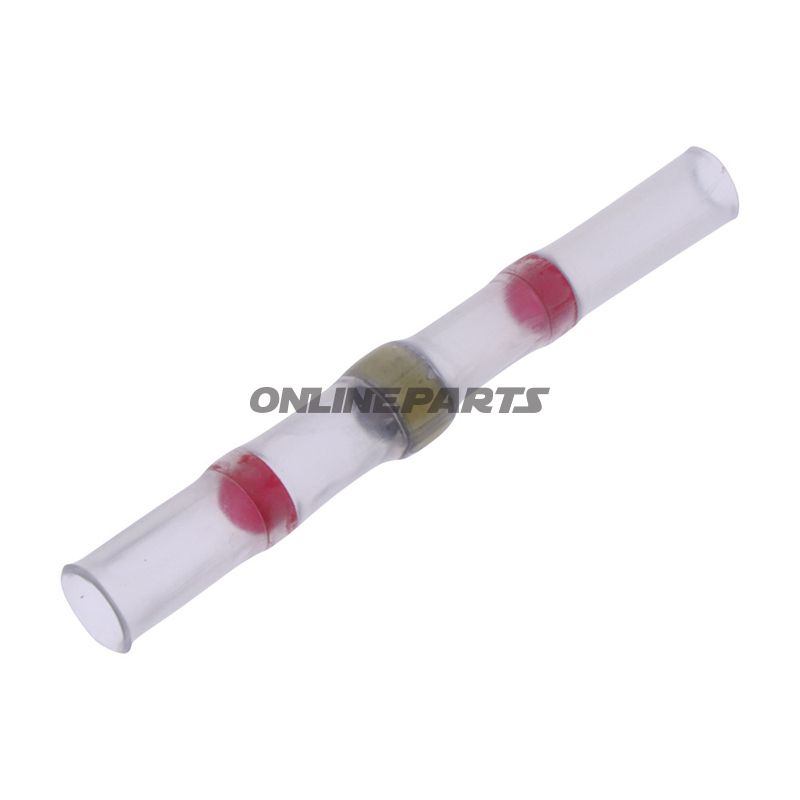

Lötverbinder 0.8-2.0 Jmp Packung 25 Stück Alternative: 1580399

Löt-Konnektoren (Hitze schrumpfend) für Kabelquerschnitt 0,8–2,0 mm²

Produkt: Hitze schrumpfende Lot- bzw. Stödkonnektor von JMP (GTIN: 4043981340617, MPN: 158.07.42). Diese Konnektorart ist dafür vorgesehen, Leiter in elektrischen Schaltungen zu verbinden, wobei eine Kombination aus Lötverbindung und isolierter, mechanischer Verbindung gewünscht wird.

Funktion

• Der Konnektor fungiert als Butt-Connector: Zwei abisolierte Leiterenden werden von je einer Seite eingeführt, werden in der Mitte gelötet und anschließend mithilfe des thermisch empfindlichen Außenmantels der Schrumpfkappe abgehabt, um mechanische Festigkeit und Abdichtung zu erreichen.
• Die Lotverbindung sichert guten elektrischen Kontakt und reduziert den Übergangswiderstand im Vergleich zu reinen mechanischen Pressverbindungen.
• Die Schrumpfung sorgt für Abdichtung gegen Feuchtigkeit und schützt vor Korrosion und Vibrationen in Motorad- und Fahrzeugumgebungen.

Materialien und Eigenschaften

• Kern: Lotverbindung für zuverlässige elektrische Verbindung. Die Lotverbindung schmilzt beim Erwärmen und sorgt für gleichmäßigen Lötfluss zwischen den Leitern.
• Isolierung: thermoplastische Schrumpfschicht mit Klebeführung. Beim Erhitzen schrumpfen die Kappen und der Kleber schmilzt, wodurch eine dichte, mechanische Versiegelung um die Verbindung entsteht.
• Temperaturbeständigkeit: deklariert bis -125 °C für die Materialien, was Beständigkeit gegen niedrige Temperaturen anzeigt; bei hohen Temperaturen sollten Montageanweisungen befolgt werden, um die Begrenzungen des Materials nicht zu überschreiten.
• Farbe: Rot, was typischerweise das Anwendungsgebiet für Kabelquerschnitte in der Installationspraxis kennzeichnet.

Abmessungen und Anwendungsbereich

• Kabelquerschnitt: geeignet für Leiter von 0,8 mm² bis 2,0 mm².
• Länge: 42 mm insgesamt.
• In elektrischen Installationen an Motorrädern, Motorrollern, Maschinen und kleinen Fahrzeugen verwendbar, wo Platz begrenzt ist und Vibrationen sowie Feuchtigkeit Verbindungen beeinträchtigen können.

Technische Vorteile

• Kombination aus Löten und Wärme-Krympe sorgt für niedrigen Übergangswiderstand und gute mechanische Festigkeit.
• Kleberführung in den Schrumpfkappern bietet Feuchtigkeitsschutz und reduziert das Korrosionsrisiko an Grenzflächen.
• Einfache und reproduzierbare Montage bei korrektem Erhitzen (z. B. Heißluftpistole oder Propanbutanbrenner mit kontrollierter Flamme), liefert konsistente Ergebnisse in der Werkstatt.

Montage und Empfehlungen

• Entisolieren Sie die Leiter auf passende Länge, führen Sie jede Leitung von jeweils einer Seite ein, bis sie Kontakt mit dem Lötfüllmaterial hat.
• Erhitzen Sie den Konnektor, sodass das Lotmaterial fließt und die Leiter umschließt; danach wird das Erhitzen der Schrumpfkappen fortgesetzt, bis der Kleber fließt und die Kappe gleichmäßig schrumpft.
• Vermeiden Sie Überhitzung, da dies die Isolierung oder die kleberbasierte Abdichtung beschädigen kann.
• Überprüfen Sie die elektrische Verbindung und die mechanische Stabilität nach dem Abkühlen.

Kompatibilität und Identifikation

• JMP Produktbezeichnung: 158.07.42. GTIN 4043981340617 dient der eindeutigen Identifikation beim Einkauf und der Lagerhaltung.
• Geeignet für Standard-Kupferleiter im angegebenen Querschnittsbereich; nicht geeignet für feine keramische oder spezielle Legierleitungen außerhalb der Vorabkontrolle.

Paketinformation

• Das Produkt wird in JMP-Verpackung mit Angabe der MPN 158.07.42 und GTIN geliefert. Hinweis: Die Angabe in Produktdaten zu "Verpackung" bezieht sich auf die Verpackung, nicht notwendigerweise auf professionelle oder Detailmengenverteilung beim Händler.

Weitere technische Daten

Marke: JMP. MPN: 158.07.42. GTIN: 4043981340617.
