Lötverbinder 0.3-0.8 Jmppackung 5 Stück Alternative: 1580740

Lötverbindungsstücke (Heißkleber) 0,3–0,8 mm² zur Verbindung von Leitungen

Produkt: Lötverbindungsstücke in der Heißklebeausführung von JMP (MPN: 158.03.96, GTIN: 4043981275971). Die Beschreibung deckt Funktion, Materialien, Anwendung und technische Eigenschaften für Mechaniker und Motorradfahrer ab, die elektrische Verbindungen handhaben.

Funktion und Anwendung

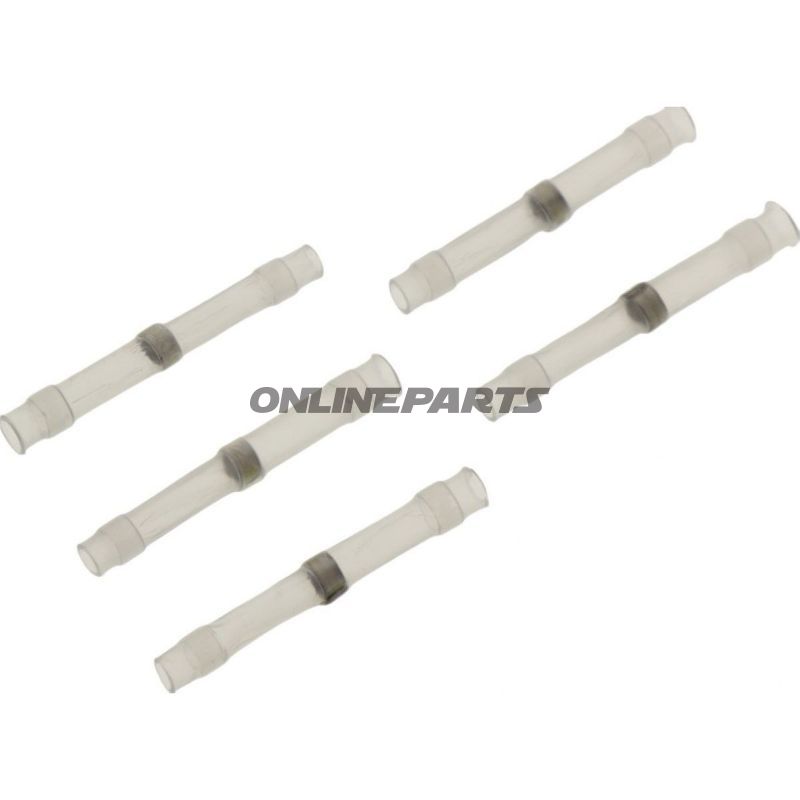

Diese Lötverbindungsstücke sind als Butt-Connectoren mit integriertem Lotmittel und Schrumpfmaterial konstruiert. Wenn Leitungen an beiden Enden eingeführt und gelötet werden, sorgt der geschmolzene Lotdraht für eine elektrische Verbindung innerhalb des Steckers, während die umlaufende Schrumpfschale beim Erwärmen schrumpft und einen festen, mechanischen Schutz gegen Feuchtigkeit und Korrosion bildet. Das Produkt eignet sich für dauerhafte oder halpermanente Reparaturen von Leitungsnetzen an Motorrädern, Sensoranschlüssen, Lampen- und Steckerleitungen sowie allgemeinen elektrischen Verbindungen, bei denen Platz begrenzt ist und eine robuste, isolierte Verbindung gewünscht wird.

Materialwahl und Eigenschaften

• Leitender Teil / Lötmaterial: Das in der Mitte des Steckers verbundene Lotmetall schmilzt beim Erhitzen und bildet eine gleichmäßige Lötverbindung zwischen den Leitern. Dies reduziert das Risiko schlechter mechanischer Verbindungen im Vergleich zu reinen Klemmenverbindungen.
• Schrumpfschale: Die Hülle besteht aus einem wärmeempfindlichen Polymermaterial, das sich während des Erhitzens um die Verbindung zusammenzieht und mechanische Unterstützung sowie Umweltschutz bietet.
• Isolierung: Das Produkt wird mit Isolierung geliefert, die einen Kurzschluss und das teilweise Eindringen von Schmutz/ Wasser schützt. Die Gesamtlösung erhöht die Lebensdauer für Outdoor- oder Vibrationseinsätze wie an Motorrädern.
• Temperaturbeständigkeit: Spezifiziert mit Beständigkeit bis -125°C (in den technischen Daten angegeben), was darauf hinweist, dass die Materialien niedrige Temperaturen vertragen; beachten Sie die übrigen Betriebstemperaturgrenzen bei starker Wärme durch benachbarte Bauteile.

Technische Daten (ausgewählte)

• Typ: Butt-Connector (Löt-/Stoßverbindung) mit Hitze-Schrumpfung.
• Leitungquerschnitt: 0,3–0,8 mm².
• Länge: ca. 26 mm.
• Isoliert: ja.
• Integriertes Lotmittel: ja.
• Schrumpfschale: ja.
• Temperaturbeständigkeit: angegeben bis -125°C.

Kompatibilität und Anwendungstipps

• Die Abmessung (0,3–0,8 mm²) entspricht typischerweise kleinen Signalleitungen und einzelnen Niedrigstromleitern im elektrischen System des Motorrads. Prüfen Sie den Leiterdurchmesser vor der Verbindung.
• Für korrekte Anwendung: entfernen Sie passende Länge der Isolierung, führen Sie die Leiter von beiden Seiten ein, erhitzen Sie zentriert mit Heißluft oder Lötkolben gemäß Herstellerangaben, sodass das Lotmittel fließt. Beenden Sie gegebenenfalls mit dem Schrumpfen der Schale (Heißschrumpfen erfolgt normalerweise gleichzeitig mit dem Erwärmen der Lotstelle).
• Vermeiden Sie Überhitzung umliegender Kunststoffteile und Isolierungen; verwenden Sie eine kontrollierte Wärmebehandlung.

Branding und Identifikation

Das Produkt stammt von JMP und wird unter der MPN 158.03.96 verkauft. GTIN 4043981275971 kennzeichnet diese spezifische Variante (weiß, Länge 26 mm) mit dem Querschnittsbereich 0,3–0,8 mm².

Hinweise

• Verpackungsinformationen in anderen Quellen können die Stückzahl pro Packung angeben; bestätigen Sie die Stückzahl beim Kauf, da die Liefereinheit zwischen Einzelhandel und Großhandel variieren kann.
• Das Produkt ist für elektrische Verbindungen vorgesehen, bei denen eine gelötete Verbindung mit Schrumpfschutz gewünscht wird; es ersetzt keine ordnungsgemäß dimensionierten Stecker oder Sicherungsverbindungen für Hochstromanwendungen ohne weitere Bewertung.
