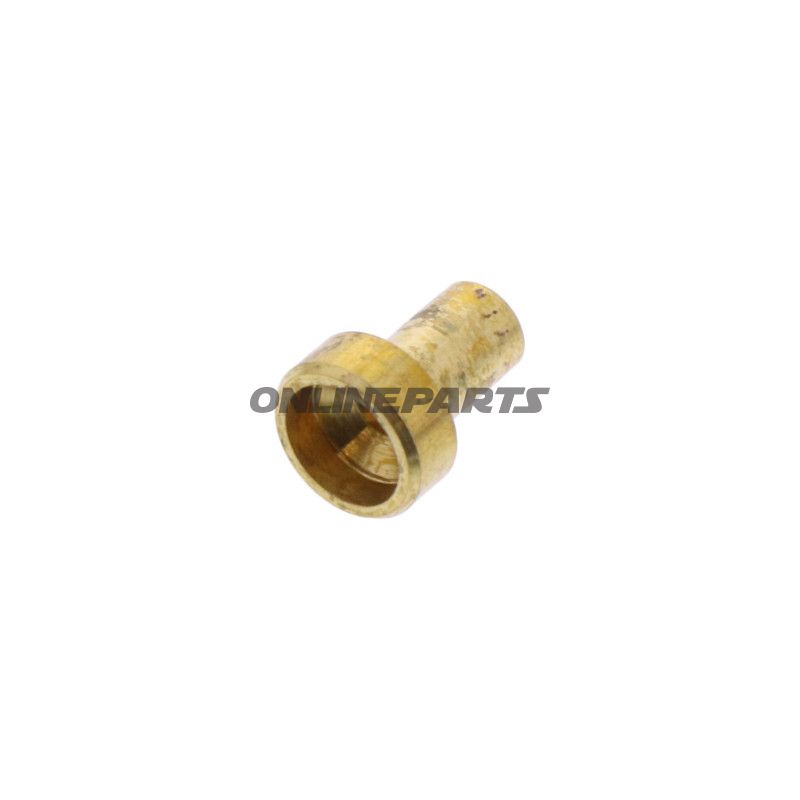

Lötnippel JMP Länge 8 mm Bohrung: 1.8 mm Inhalt 10

Loddenippel zur Kabelmontage, JMP – Länge 8 mm, Bohrung 1,8 mm

Produkt: Loddenippel von JMP (MPN: 731.06.51, GTIN: 4043981395495). Dieser Loddenippel ist vorgesehen für Befestigung und elektrische Verbindung von Niederspannungs-kabeln und Leitern in der Motorradkonstruktion und Zubehör, wo Platz begrenzt ist und eine zuverlässige mechanische und elektrische Kontaktführung erforderlich ist.

Funktion und Anwendung

• Der Loddenippel fungiert als Pass- und Lötverbindung: Leiter wird in das Bohrloch des Nippels eingeführt und gelötet, wodurch mechanische Fixierung und elektrische Kontakt entstehen.
• Typischer Einsatz in Instrumentierung, Rückleuchten, kleinen Steckverbindungen und Kabelwegen an Motorrädern, Rollern und ähnlichen Fahrzeugen, wo Platzverhältnisse kompakte Verbindungen erfordern.
• Geeignet für Installationen, die von Mechanikern und erfahrenen Motorradfans durchgeführt werden, die Reparaturen, Kabelaustausch oder Modifikationen elektrischer Schaltungen durchführen.

Material und Eigenschaften

• JMP ist der Markenname, der vom Hersteller angegeben wird (Brand: JMP). Materialangabe wird in den Produktdaten nicht spezifiziert; Loddenippel dieser Art werden in der Regel aus Kupfer oder vernickeltem Messing hergestellt, um gute elektrische Leitfähigkeit und Durchlötbarkeit zu gewährleisten. Oberflächenbehandlung kann Korrosionsbeständigkeit und Lötfähigkeit beeinflussen.
• Entworfen mit einem breiten Kopf zur erleichterten Wärmeableitung beim Löten und einem Schaft, der passgenau in gebohrte Löcher hineinpasst.
• Genaue Abmessungen reduzieren das Risiko mechanischen Versagens durch Vibrationen, was in Motorenumgebungen relevant ist.

Technische Spezifikationen

• Kopf-Durchmesser: 6,0 mm (in den Produktdaten angegeben).
• Schaftdurchmesser: ca. 3,48 mm (Produktdaten zeigen 3,44–3,48 mm je nach Quelle; verwenden Sie Maße gemäß Lochungsanforderungen).
• Bohrloch / Lötbohren: 1,8 mm (Primärbohrdurchmesser zum Einführen des Leiters).
• Länge: 8,0 mm (Gesamtlänge des Nipels).
• MPN: 731.06.51 — nutzbar zur Ersatzteilidentifikation und bei der Suche nach passenden Komponenten.
• GTIN: 4043981395495 — globale Artikelidentifikation, verwendet in Bestandsführung und Beschaffung.

Kompatibilität und Montage

• Bohrlöcher auf Leiterplatten oder Metallplatten müssen an die 1,8 mm Bohrdurchmesser angepasst werden; eventuelle Nachbearbeitung (z. B. Abrunden oder Gegenbohren) nach Bedarf für hohe mechanische Belastungen durchführen.
• Löten sollte mit angemessener Wärme und Flux erfolgen; vermeiden Sie Überhitzung, die Beschichtungen der Platte oder benachbarte Bauteile schädigen könnte.
• Empfohlen für Installationen, bei denen Kompromiss zwischen Platz und elektrischem Kontakt erforderlich ist. Für Anwendungen mit höheren Stromanforderungen sollten Materialauswahl und Durchmesser sorgfältig bedacht werden.

Bemerkungen

• Produktdaten enthalten Informationen zur Verpackung von 10 Einheiten in der Anbieterbeschreibung; dies sollte beim Kauf bestätigt werden, da Verpackungsmengen bei Händlern variieren können. Beachten Sie, dass in den Anbietertexten angegebene Mengen oft Verpackungsgrößen beziehen und nicht immer Einzelverkauf darstellen.
• Wenn die Material-spezifikation (z. B. Kupfer vs. vernickeltes Messing) kritisch für Ihre Anwendung ist, empfiehlt es sich, das technische Datenblatt des Herstellers oder ein Musterteil zur Prüfung der Lötbarkeit und Korrosionsbeständigkeit anzufordern.

Zusammenfassung: Der JMP Loddenippel (MPN 731.06.51, GTIN 4043981395495) ist eine kompakte Lösung zur mechanischen und elektrischen Befestigung von Leitern in engen Montagebedingungen. Die Abmessungen (Kopf Ø 6 mm, Schaft ≈3,48 mm, Bohrloch 1,8 mm, Länge 8 mm) machen ihn geeignet für präzise Kabelmontagen in Motorrad-Anwendungen.
