Lötnippel JMP Länge 5.47 mm Bohrung: 1.8 mm Inhalt 10

Loddenippel für Bowden-Kabel — JMP, Länge 5,47 mm

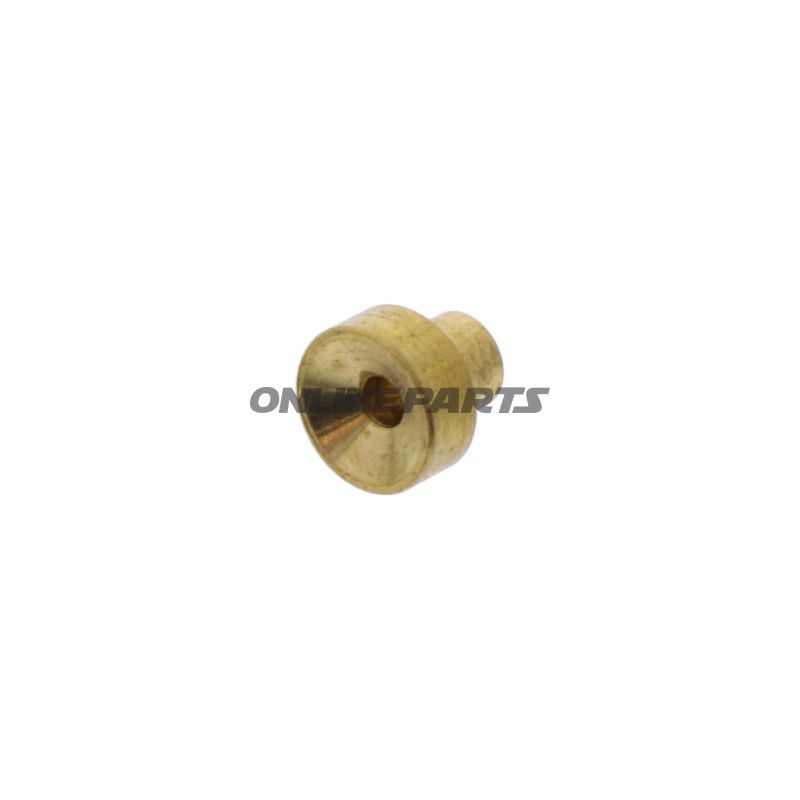

Produkt: Loddenippel von JMP (MPN: 731.06.56, GTIN: 4043981395549). Dieser Loddenippel ist für die Befestigung von Innenkabeln in mechanischen Steuer- und Gas-/Kupplungssystemen konzipiert, bei denen eine präzise und zuverlässige Verbindung zwischen Kabel und Bauteil erforderlich ist.

Funktion und Anwendung
Die primäre Funktion des Loddenippels besteht darin, am Innenkabel eines Bowden-Kables eine formstabile Abschlussform zu schaffen, die dann in Greifen, Handrädern, Vergasern oder anderen mechanischen Verbindungen fixiert werden kann. Durch korrektes Verpressen oder Löten des Nippels am Kabel erhält man eine stabile mechanische Verbindung, die das Abrutschen minimiert und eine direkte Übertragung der Bewegung ohne Spiel gewährleistet.

Material und Ausführung
Der Nippel wird von JMP hergestellt und geliefert, einem Namen, der in Ersatzteilen für Motorräder und Kabelkomponenten bekannt ist. Die spezifische Legierung des Materials wird im Produktdatenblatt nicht angegeben, jedoch ist das Produkt für die mechanische Befestigung von Stahlschabern/Bowden-Kabelenden dimensioniert und bearbeitet. Die Oberfläche und Toleranzen sind an Standard-Kabelenden und Bohrungsdimensionen angepasst, sodass die Montage reproduzierbar und stabil im normalen Betrieb bleibt.

Maße und technische Daten

• Hauptdurchmesser: 6 mm
• Schaftdurchmesser: 3,45 mm
• Bohrdurchmesser (Bohrloch): 1,8 mm — diese Dimension kennzeichnet das Durchgangsloch für das Innenkabel und ist entscheidend für die Kompatibilität mit typischen Innenkabeln von 1,2–1,6 mm Durchmesser je nach Konstruktion.
• Länge: 5,47 mm

Kompatibilität und Montage
Der Bohrdurchmesser des Loddenippels von 1,8 mm sowie die Maße von Schaft und Kopf machen ihn geeignet für Standard-Bowden-Innendkabel, die an vielen Motorrädern, Scootern und Fahrrädern verwendet werden. Vor der Montage sollte der Mechaniker den Durchmesser des Innenkabels und ggf. die Ummantelung auf eine passende Passform prüfen. Die Montage kann durch Kaltverpressen oder Löten erfolgen, abhängig von der erforderlichen Festigkeit und dem Installationsverfahren; beim Löten wird korrettes Fluxmittel und Wärmebehandlung empfohlen, um eine Schwächung des Kabels zu vermeiden.

Praktische Überlegungen
- Prüfen Sie, dass der Durchmesser des Innenkabels zum Bohrloch (1,8 mm) passt, um lose oder zu straffe Verbindungen zu vermeiden.
- Stellen Sie sicher, dass das Kabelende abgerundet und entgratet ist, damit der Nippel ohne Beschädigung der Drahtlagen aufgesetzt werden kann.
- Bei wiederholten Bewegungen und Vibrationen ist eine korrekte Löt- oder Verpressungstechnik entscheidend für die Langzeithaltbarkeit.

Identifikation
Das Produkt wird unter der Marke JMP verkauft, mit Hersteller-Teilenummer (MPN) 731.06.56 und GTIN 4043981395549, was bei Beschaffung, Ersatzteilrecherche und Dokumentation in Reparaturjournalen hilfreich ist.

Technische Spezifikationen (Zusammenfassung)
