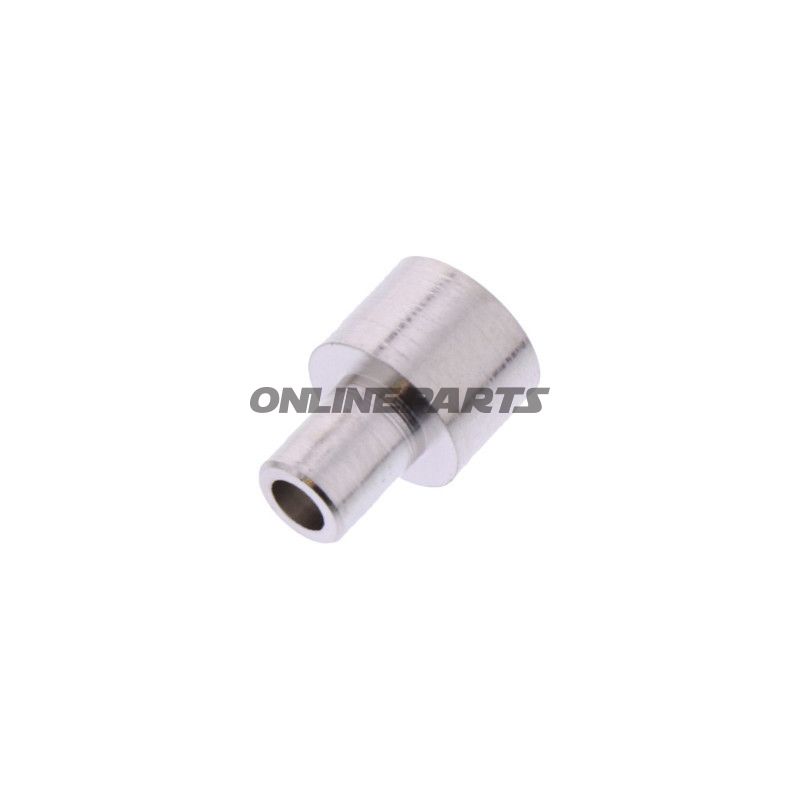

Loddenippel für Bowden-Kabel – JMP, Länge ca. 10–11 mm
Produkt: Loddenippel zur Montage auf Bowden-Kabel.
Marke: JMP (MPN: 731.06.78, GTIN: 4043981395730).
Dieser Loddenippel von JMP ist für die Befestigung von Bowden-Kabeln in Motorrad- und Rolleranwendungen vorgesehen, bei denen eine permanente mechanische Verbindung zwischen Kabel und Bauteil gewünscht wird. Die Form des Nippels eignet sich zum Löten auf Kabelenden, sodass das Kabel eine formstabile, zylindrische Halterung erhält, die in einer Halterung oder einer Kabelöse positioniert werden kann.
- Funktion: Schafft ein solides, dauerhaftes Kabelende durch Löten. Geeignet für Lenk-, Gas- und Kupplungskabel, bei denen eine traditionelle Klemme- oder Presse-Endung nicht erwünscht ist.
- Material und Oberfläche: Aus Metall gefertigt, das sich gut zum Löten eignet (typisch Messing oder eine ähnliche Legierung bei JMP) für gute Wärmeleitung und robuste Lötdurchführung während des Lötprozesses. Die Materialwahl sorgt für ausreichende mechanische Festigkeit, ohne härter als herkömmliche Kabelhalter zu sein.
- Geometrie und Abmessungen:
- Kopf-Durchmesser: 7 mm
- Schaft-Durchmesser: 4 mm
- Bohr-/Bolzenloch-Durchmesser: 2,5 mm (passt zu Bolzen oder Befestigungslöchern ≈ 2,5 mm)
- Angegebene Länge: ca. 10–11 mm (technisch gemessene Länge in den Spezifikationen ist 11 mm)
- Kompatibilität: Passt zu Kabeln mit passende Querschnitten, wobei der Kern mit Lötdraht gefüllt werden kann. Der Lochdurchmesser von 2,5 mm ist Standard für viele Kabelhalter und -befestigungen an Motorrädern, aber prüfen Sie immer die Maße im Verhältnis zu Ihrem Befestigungsteil.
Anwendungshinweis: Für ein korrektes Montagergebnis das Nippel- und Kabelende mit geeignetem Lötzinnmaterial wärmebehandeln. Achten Sie auf eine saubere Oberfläche sowohl am Kabel als auch am Nippel; ggf. Kabelkern vor dem Löten schälen und verzinnen, um bessere Fließeigenschaften zu erreichen. Überhitzung vermeiden, die die Kabelisolierung beschädigen kann.
Technische Daten (Quelle: Hersteller):
| Head | 7 mm |
|---|
| Shaft | 4 mm |
|---|
| Bolt hole diameter | 2,5 mm |
|---|
| Length | 11 mm |
|---|
Produktbezeichnung bei JMP: "Loddenippel JMP Länge 10 mm Bohrung 2,5 mm". Beachten Sie, dass die technische Länge in den Herstellerdaten mit 11 mm angegeben ist; funktional entspricht dies einer nominellen Länge von ca. 10 mm bei der Montage. MPN (731.06.78) und GTIN (4043981395730) sind für eine einfache Identifikation bei Ersatzteilbestellung angegeben.
Hinweis: Dies ist eine Komponente, die für Fachleute und Personen mit Erfahrung in Kabelmontage und Lötarbeiten vorgesehen ist. Überprüfen Sie stets die Kompatibilität mit vorhandenen Halterungen und Kabeln vor der Montage.
