Lötendverbinder 7.5-12.0 Jmppackung 5 Stück

Lötdon-Konnektoren mit Heißkleber vor dem Schrumpfen für 7,5–12,0 mm² Kabel

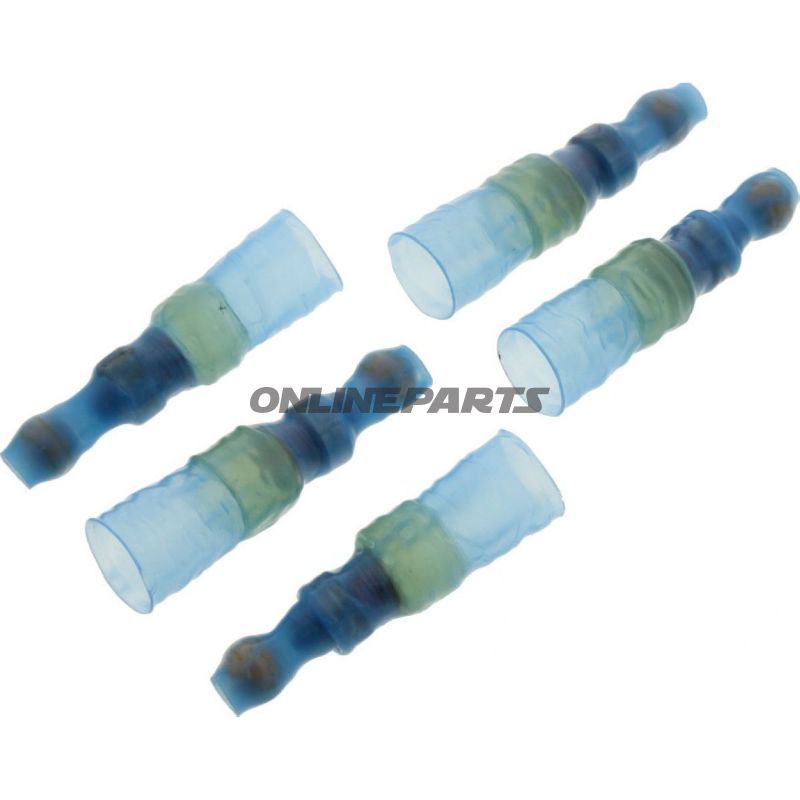

Produkt: Lötdon-Konnektoren von JMP (GTIN: 4043981276046, MPN: 158.04.04). Diese Endverbinder sind für elektrische Verbindungen vorgesehen, bei denen eine mechanisch robuste und elektrische zuverlässige Verbindung in Kombination mit Dichtungen gegen Feuchtigkeit und Vibrationen gewünscht wird.

Funktion

• Entworfen, um eine dauerhafte elektrische Verbindung durch Verlöten zweier Leiter in die Metallbuchse des Steckers herzustellen, wonach die wärmeschrumpfende äußere Hülle zusammen mit der Isolierung und dem Leiter verschmilzt, um mechanische Unterstützung und Abdichtung zu bieten.
• Geeignet für Anwendungen mit Vibration und Bewegung, bei denen eine gelötete Verbindung plus schrumpfbare Abdeckung das Risiko von Bruch und Korrosion reduziert.
• Typischerweise in Steuerkästen, Kabelverbindungen an Motorrädern, Maschinen und anderen Fahrzeugen verwendet, wo Platz- und Haltbarkeitsanforderungen wichtig sind.

Materialien und Konstruktionselemente

• Innere Kontaktbuchse: Lötbares Metall (Kupferlegierung oder Ähnliches), ausgelegt für gute Lötbarkeit und niedrigen Übergangswiderstand.
• Äußere Hülle: Wärmeschrumpfendes Polymermaterial mit eingebauter Kleber/Schmelz-Liner für verbesserte Abdichtung gegen Feuchtigkeit nach dem Schrumpfen.
• Isolierung: Der Steckverbinder wird standardmäßig isoliert geliefert, um das Risiko eines Kurzschlusses zwischen benachbarten Leitern zu verringern.
• Farbe: Gelb — wird häufig zur Farbcodierung nach Querschnitt/Klassifikation verwendet.

Technische Parameter

Kompatibilität und Anwendungsratschläge

• Passt zu Leitern im Bereich 7,5–12,0 mm²; wählen Sie den korrekten Querschnitt, um eine mechanisch und elektrisch sichere Verbindung sicherzustellen.
• Empfohlene Arbeitsweise: Leiter korrekt abisolieren, Leiter in die Metallhülse einsetzen, Löten mit geeigneter Wärme und Flux durchführen, um vollständige Benetzung sicherzustellen, und mit Schrumpfen abschließen, um die innere Kleberabdichtung zu aktivieren.
• Überprüfen Sie bei anschließender Inspektion, dass das Löten glatt ist und das Schrumpfen dicht sitzt, ohne Luftspalten.

Praktische Vorteile für Monteure und Techniker

• Die Kombination aus Löten und Schrumpfen sorgt für eine langlebige elektrische Verbindung mit verbesserter mechanischer Widerstandsfähigkeit gegen Zug und Vibration.
• Die eingebaute Kleberabdichtung erhöht die Feuchtigkeits- und Korrosionsbeständigkeit in Außen- oder feuchten Umgebungen.
• Standardisierte Abmessung (45 mm) erleichtert den Umgang bei Installations- und Instandsetzungsarbeiten.

Marke und Identifikation

Das Produkt wird von JMP hergestellt und mit der MPN 158.04.04 sowie dem GTIN 4043981276046 identifiziert. Geben Sie diese Nummern bei technischen Anfragen oder Bestellungen an, um die korrekte Variante sicherzustellen.

Sicherheit und Hinweis

Bei der Installation relevante Sicherheitsverfahren für Löten und den Einsatz einer Wärmequelle zum Schrumpfen beachten. Nicht verwenden bei Spannungen/Stromen jenseits dessen, was Kabel und Installation zulassen — bewerten Sie Strombelastbarkeit und Temperaturbelastung in Ihrer konkreten Installation.
