Lötendverbinder 0.7-2.4 Jmppackung 5 Stück

Lötverbindungsstecker (Hitzeverkleidung) für Kabelquerschnitte 0,7–2,4 mm² — JMP

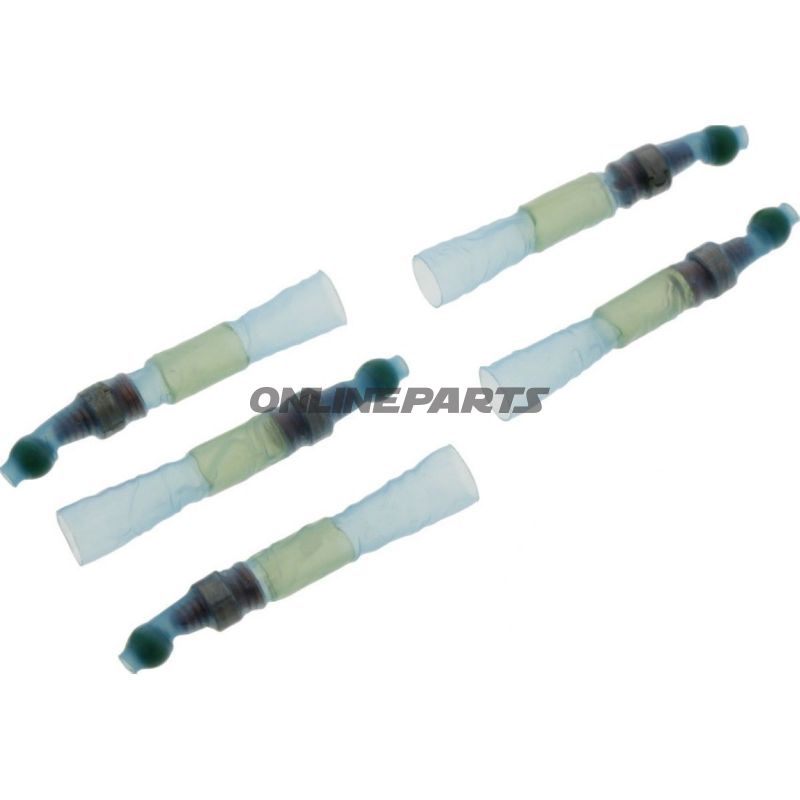

Produkt: Lötverbindungsstecker mit Hitzeverkleidung aus der JMP-Reihe (MPN: 158.03.97, GTIN: 4043981275988). Diese Packung enthält 5 einzelne Endstecker, vorgesehen für elektrische Verbindungen an Motorrädern und anderen Fahrzeugen, bei denen eine zuverlässige, dichte und mechanisch robuste Verbindung gewünscht wird.

Funktion und Anwendung

Die Stecker kombinieren eine zentrale Lötverbindung mit einer umlaufenden Hitzeverkleidung. Bei der Montage wird die schrumpfbare Ummantelung erhitzt, was eine Dichtung um den Leiter herum sicherstellt und die Lötverbindung vor Feuchtigkeit, Vibrationen und Korrosion schützt. Die Konstruktion eignet sich für Kabelquerschnitte von 0,7 bis 2,4 mm² und sorgt für eine langlebige elektrische Verbindung ohne Schraubklemmen oder Klemmen.

Materialien und Eigenschaften

• Leiter material und Lötzone: Inneres Metallrohr gestaltet, um Lotzinn aufzunehmen — sorgt für niedrigen Übergangswiderstand und stabile elektrische Verbindung nach ordnungsgemäßer Lötung.
• Isolierung/Hitzeverkleidung: Äußeres Schrumpfmaterial (Thermoplast mit Klebeschicht), das beim Erwärmen schrumpft und die Verbindung versiegelt. Die Klebeschicht verbessert den Feuchtigkeitsschutz und bietet mechanische Unterstützung.
• Temperaturbeständigkeit: Temperaturbeständigkeit in den Daten angegeben (in den Lieferantendaten mit -100°C notiert; dies sollte als breites Temperatureinsatzspektrum interpretiert werden). Die Materialwahl ist für den Einsatz in typischen Fahrzeugumgebungen mit Vibration und Temperaturwechsel ausgelegt.
• Farbe: Grün — hilfreich bei der Farbcodierung und Identifizierung der Leitergröße in Installationen.

Technische Details

• Typ: Endstutzen / Endhülsen
• Kabelquerschnitt: 0,7–2,4 mm² (wie angegeben verwendet)
• Länge: 38,3 mm
• Zusammensetzung: Lötverbindung + isolierte Hitzeverkleidung
• Isoliert: Ja
• Wärmedämmung: Ja (Heat Shrink)

Praktische Überlegungen bei der Montage

• Vorbereitung des Leiters: Abisoliere die richtige Länge und sorge für einen sauberen, kontaktfreien Leiter vor dem Löten.
• Löten: Vorwärmen und passende Menge Lötzinn zugeben, um eine vollständige Durchdringung der Lötverbindung sicherzustellen; überhitzte Schrumpfschütze vermeiden.
• Verkleben/Vercrimpen: Verwende eine Heißluftpistole oder eine geeignete Wärmequelle, um die Schrumpfung der Ummantelung zu aktivieren und die innere Klebeschicht zu aktivieren, bis eine gleichmäßige Versiegelung erzielt wird.
• Inspektion: Nach dem Abkühlen die elektrische Kontinuität und die visuelle Dichtheit prüfen, um eine korrekte Verbindung sicherzustellen.

Kompatibilität und Anwendungsbereiche

Diese Lötverbindungsstecker eignen sich für Kabelarbeiten an Motorrädern, Rollern, ATV/UTV und anderen kleineren Fahrzeugen oder elektrischen Systemen, bei denen der Leiterquerschnitt innerhalb von 0,7–2,4 mm² liegt. JMP als Hersteller (MPN 158.03.97, GTIN 4043981275988) ist bekannt für Komponenten für Fahrzeuginstallationen, und die Konstruktion des Produkts ist auf Anwendungen mit Vibration und Outdoor-Einwirkung ausgelegt.

Hinweise

• Der Packung liegen 5 Stück bei — dies ist die Stückzahl in dieser Detailpackung.
• Produktdaten stammen vom Lieferanten (JMP). Bei Unsicherheiten zu Temperaturgrenzen oder speziellen Umgebungsanforderungen eine Prüfung in der technischen Projektdokumentation vor der dauerhaften Installation empfehlen.

Marke: JMP — Artikelnummer (MPN) 158.03.97, GTIN 4043981275988.
