Loetringz 2.5-6.0 M8serie Sgrt

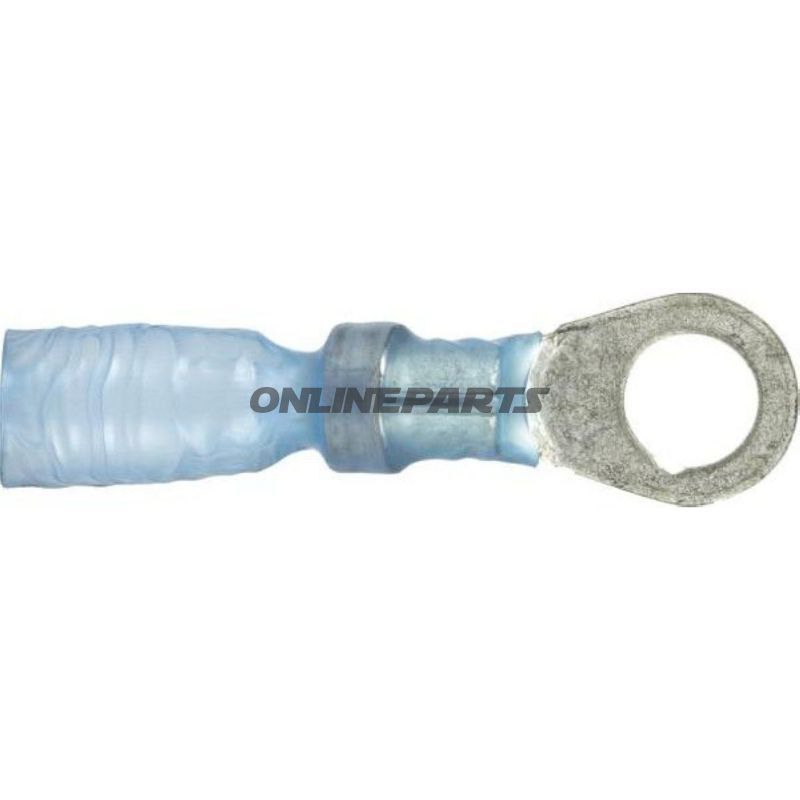

Ringkabelschuh mit Lötabschluss (M8) für Leiterquerschnitt 2,5–6,0 mm²

Produkt: LOETRINGZ 2,5-6,0 M8 Serie SGRT — MPN: 158.28.32, GTIN: 4026736014315.

Dieser Ringkabelschuh ist eine isolierte Aderendhülse mit Lötzinn-Einsatz, vorgesehen zum Zusammenführen mehrerer Leiter in einer Verbindung ohne Crimpen. Er erfüllt zwei Funktionen: die mechanische Verbindung der abisolierten Leiter über einen inneren Kupfereinsatz und die elektrische/chemische Verbindung durch Erwärmung, bei der das Lötzinn schmilzt und in den Leiterquerschnitt eindringt. Das Produkt gehört zur SGRT-Serie, die mit einem wärmeempfindlichen Dichtungsring versiegelt und isoliert ist.

• Anwendungsbereich: Für Endverbindungen, bei denen mehrere Leiter zusammengeführt und durch ein M8-Ösenloch (Ø 8,4 mm) befestigt werden sollen — typischerweise in Elektroinstallationen an Fahrzeugen, Schaltschränken oder Maschinen, wo eine zuverlässige Lötverbindung und Abdichtung gewünscht sind.
• Kabelführung/Kompatibilität: Geeignet für Leiterquerschnitte von 2,5 mm² bis 6,0 mm². Maximale Bündeldurchmesser für Leitungsverbund ca. 6,5 mm. Passend für Schraubmaß M8.
• Abmessungen: Länge ca. 52,0 mm; Ösenlochdurchmesser 8,4 mm.

Materialien und Eigenschaften

• Innenseitiger Kupfereinsatz, der die abisolierten Leiter mechanisch klemmt und einen wärmeleitenden Weg für das Lötzinn gewährleistet. Kupfer bietet guten elektrischen Kontakt und Wärmeleitung bei Erwärmung.
• Isolierende Außenmanschette aus wärmebeständigem Polymer, die vor Kurzschluss und mechanischer Beanspruchung schützt.
• Dichtungsring aus wärmeschmelzendem Klebstoff (Fusionsdichtung) in SGRT/GRS-Versionen, der sich bei Erwärmung zwischen den Leitern verteilt und eine feuchtigkeits- und vibrationsbeständige Abdichtung bildet.
• Für Lötverbindungen ausgelegt — das Produkt ist nicht primär für das Crimpen als Verbindungstechnik vorgesehen.

Funktionaler Arbeitsablauf

• Isolierung von ca. 15 mm aller zu verbindenden Leiter entfernen.
• Die Leiter zu einem Bündel ausrichten, das Bündel in den Kupfereinsatz des Ringkabelschuhs einführen und leicht drehen, um die mechanische Fixierung zu sichern.
• Den Bereich des Kupfereinsatzes mit einem Heißluftgebläse oder geeignetem Lötgerät erhitzen, bis der Lötzinnring schmilzt und das Lötzinn in den Leiterquerschnitt eindringt.
• Hat das Modell einen Dichtungsring, diesen erhitzen, bis der Klebstoff schmilzt und sich zwischen den Leitern verteilt, um eine dichte Versiegelung zu bilden.
• Nach dem Abkühlen entsteht eine zusammenhängende mechanische und elektrische Verbindung ohne Nachcrimpen.

Technische Vorteile und Hinweise

• Kombiniert mechanische Fixierung und gelötete elektrische Verbindung, wodurch das Risiko schlechter Kontaktstellen in vibrationsbelasteten Umgebungen reduziert wird.
• Der eingesetzte Kupfereinsatz sorgt für gleichmäßige Wärmeverteilung beim Löten und fördert das korrekte Eindringen des Lötzinns.
• Der Schmelzklebstoff des Dichtungsrings verbessert den Schutz gegen Feuchtigkeit und Korrosion in der Verbindung.
• Geeignet für Anwendungen, in denen ein nachträgliches Schrumpfen nicht gewünscht oder erforderlich ist; eine korrekte Lötung ist entscheidend für die zuverlässige Funktion.

Technische Daten (Auszug)

• Typ: Ringkabelschuh
• Geeignet für: M8
• Leiterquerschnitt: 2,5–6,0 mm²
• Isoliert: Ja
• Gelötete Verbindung: Ja
• Wärmeempfindlicher Dichtungsring: Ja
• Anzahl Pole: 1
• MPN: 158.28.32 — GTIN: 4026736014315

Installationstipps: Verwenden Sie korrekt eingestelltes Heißluftwerkzeug oder Lötgerät, arbeiten Sie mit angemessenem Sicherheitsabstand und persönlicher Schutzausrüstung. Überhitzung kann die Isolierung beschädigen; stellen Sie sicher, dass das Lötzinn vollständig in den Leiterquerschnitt fließt, bevor Sie abkühlen.

Wenn Sie weitere technische Spezifikationen oder Zertifikatsdokumentation benötigen, geben Sie bitte die Installationsumgebung (Temperatur, Vibration, Feuchte) und die verwendeten Leitertypen an, damit gezieltere Hinweise gegeben werden können.
