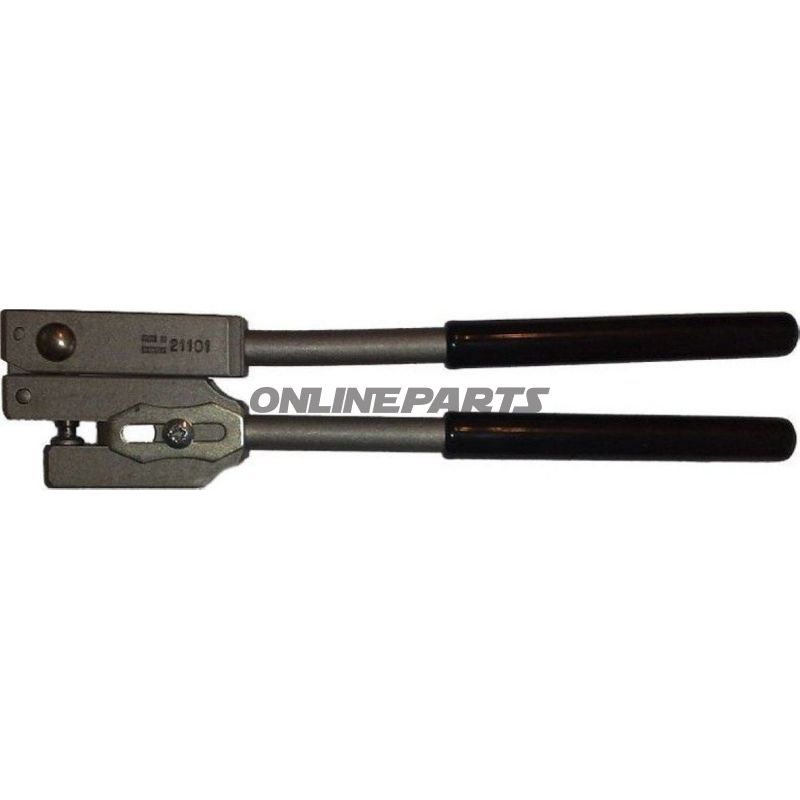

Lochzange (Lochquetschzange) 5 mm, Austritt 30 mm – für Präzisionsstanzen in Blech
Produktübersicht: Diese Lochzange, Modellnummer MPN 606.18.03 (GTIN 4250154643325), ist für manuelles Stanzen runder Löcher mit einem Durchmesser von 5 mm in dünnen Metallblechen und anderen Blechmaterialien konzipiert. In der deutschen Nomenklatur wird sie auch als "Lochzange Junior Professional" bezeichnet und eignet sich für Werkstätten, Sonderausführungen und Instandhaltungsaufgaben, bei denen eine präzise, ortsfeste Lochung erforderlich ist.
- Funktion: Die Zange stanzt runde Löcher mit 5 mm Durchmesser durch kurze, manuelle Handkraft. Die Auslenkung (Rückstoß) beträgt 30 mm, was Platz zum Arbeiten nahe an Kanten oder Bauteilen schafft, ohne dass der Zangenkopf im Weg ist.
- Anwendungsbereich: Geeignet für Blechdicken bis ca. 1,5 mm bei 5 mm Lochdurchmesser. Kann auf Stahlblechen, Aluminiumblechen und anderen weicheren Blechen innerhalb der angegebenen Dicke verwendet werden.
Materialien und Bauweise: Die Zange ist mit robusten Stanzen- und Matrizenscheiben-Komponenten konstruiert, die für wiederholten manuellen Gebrauch dimensioniert sind. Die Griffe sind mit rutschfestem Material beschichtet, um einen sicheren Halt während der Arbeit zu gewährleisten, und die Zange verfügt über einen integrierten Andruckwinkel, der eine präzise Platzierung der Stempel in Bezug auf das Werkstück erleichtert. Gesamtdimension (L x B x H) 260 x 56 x 29 mm, Gewicht ca. 882 g.
Technische Details:
- Stempel-Durchmesser: 5,00 mm (Standard geliefert)
- Maximale Blechdicke bei 5 mm Loch: ca. 1,5 mm
- Ausstoß/Überstand: 30 mm
- Abmessungen: 260 x 56 x 29 mm
- Gewicht: ca. 882 g
Zubehör und Ersatzteile: Es gibt lose Stempel-/Maetrizen-Sets in Größen von 2 mm bis 5 mm in Schritten von 0,1 mm (1/10 mm) separat erhältlich. Diese ermöglichen die Anpassung der Lochlösung der Zange an andere präzise Durchmesser, ohne die Arbeitsweise oder Werkzeugstellung zu ändern.
Vorteile des Designs (fachliche Punkte):
- Rutschfeste Griffe erhöhen die Kontrolle und reduzieren Ermüdung der Hand bei wiederholten Punktionen.
- 30 mm Auszug ermöglicht Stanzen nahe an Kanten oder Bauteilen, was die Einsatzmöglichkeiten in beengten Montagebedingungen erhöht.
- Genaue Stempeldurchmesser und die Möglichkeit feinunterteilbarer Matrizen (0,1 mm Schritte) gewährleisten konsistente Lochmaße, relevant bei der Montage von Halterungen, Kabelkanälen und Präzisionsarbeiten.
Kompatibilität und nutzungsbezogene Hinweise: Verwenden Sie die Zange nur für Materialien und Dicken innerhalb der angegebenen Grenzen (bis ca. 1,5 mm bei 5 mm Loch). Bei dickeren Materialien oder härteren Legierungen kann es zu unbeabsichtigter Verformung oder erhöhtem Verschleiß am Stempel/Matrize kommen. Stellen Sie eine korrekte Zentrierung und Fixierung des Werkstücks sicher, um Schrägstanzen zu vermeiden. Ersetzen Sie Stempel/Matrize bei Abnutzung, um die Lochqualität zu erhalten.
Identifikation: Die MPN des Produkts ist 606.18.03 und GTIN 4250154643325. Die Marke ist in der Lieferung nicht angegeben, aber die Modellbezeichnung (Lochzange Junior Professional) wird häufig in technischer Dokumentation verwendet.
Praktische Tipps für Mechaniker:
- Markieren Sie die Lochposition und testen Sie auf einer Musterplatte vor dem endgültigen Stanzen.
- Halten Sie die Zange senkrecht zum Werkstück, um gerade Löcher zu gewährleisten.
- Bei wiederholten Serien kann die Schmierung von Stempel/Matrize und die Inspektion der Schneidkanten die Lebensdauer des Werkzeugs verlängern.
Kontaktieren Sie den Lieferanten oder sehen Sie die technische Dokumentation für Informationen zum Kauf zusätzlicher Stempel/Matrizen oder eventueller Ersatzteilnummern.
