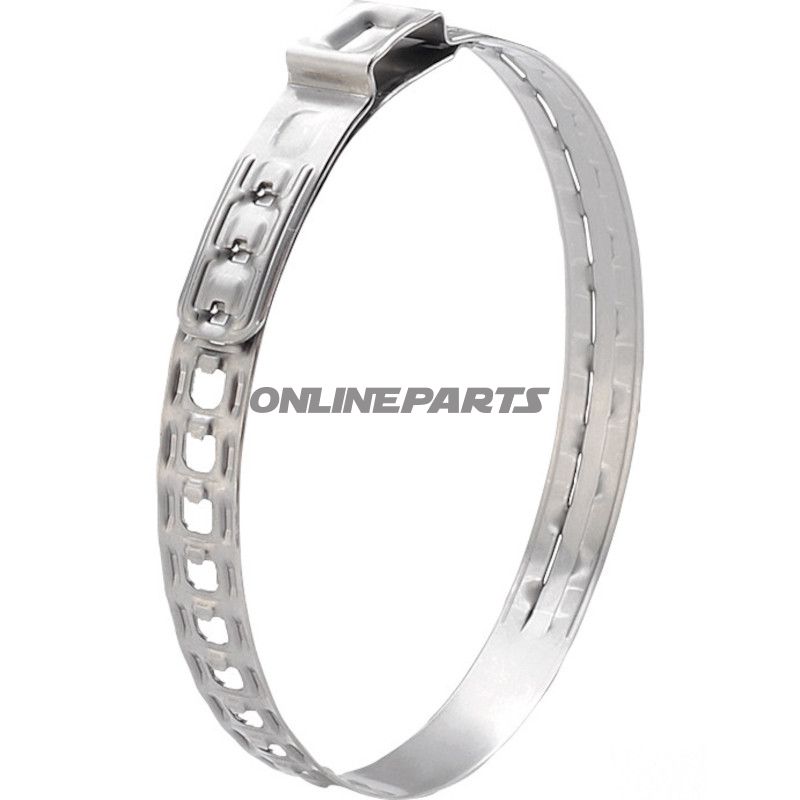

Lochbandklemmen Dual Hook 67.3-93.1MM Packung 10ST

Hüllösenklemmen Dual Hook 67,3–93,1 mm — Klemmen für Achsantrieb und Lenker

MPN: 467.01.65 — GTIN: 0745760311064

Diese Hüllösenklemmen mit Dual Hook-Funktion sind für die mechanische Befestigung von Kugelringen, Hülsen und ähnlichen Komponenten an Achsantrieb, Lenker und Rohrfittings vorgesehen, bei denen eine glatte und kontrollierte Klemmkraft erforderlich ist. Die Klemmen sind so konzipiert, dass sie in die Bandperforationen an den oberen und unteren Bändern greifen, indem sie drei Doppelhaken auf beiden Bändern verwenden, was die Kontaktfläche und die gesamte Klemmkraft erhöht, ohne die Struktur des Bandes zu beschädigen.

Funktion und Bedienung

• Dual Hook-Prinzip: Der Haken greift sowohl in das Fenster als auch in die Öffnung des Bandes am oberen und unteren Band, was einen stabilen Halt und ein reduziertes Risiko des Abrutschens unter Last bietet.
• Schlag-und-Nut-Konstruktion: Eine Führungsschiene hält die Feder während des gesamten Verriegelungsbereichs an Ort und Stelle, wodurch eine gleichmäßige Führung der Federstifts und eine stufenlose Verriegelung bei der Scharnierklemme sichergestellt wird.
• Optimierte Verriegelungstechnik: Für eine korrekte Spannung muss das Band so weit wie möglich geführt werden, dass der Haken am kleinsten Durchmesser greift und alle drei Haken auf jeder Seite vollständig eingreifen. Sobald der korrekte Verriegelungsvorgang erreicht ist, sind die Spitzen der unteren Bandhaken von außen sichtbar.

Materialauswahl und Eigenschaften

• Material: Edelstahl EN 1.4301 (AISI 304) — bietet Korrosionsbeständigkeit in normalen Umgebungen und gute mechanische Stabilität bei üblichen Temperaturen.
• Banddimension: 9,0 × 0,6 mm — ausreichende Querschnittsfestigkeit zur Verteilung der Klemmkräfte ohne Überbiegen.
• Noppen entlang beider Seiten jedes Fensters erhöhen die Querschnittsstärke des Bandes und verringern lokale Verformungen bei hohen Spannungen.

Technische Daten

• Typ: Einstellbare Bandklemmen (Hüllösenklemmen)
• Klemmbereich Minimum: 67,3 mm
• Klemmbereich Maximum: 93,1 mm
• Material: Edelstahl (silberfarben)

Anwendungsbereiche und Kompatibilität

• Geeignet für die Montage von Achsenkupplungen, Schutzhauben, Staubkappen und Dichtungen an runden Profilen innerhalb des angegebenen Durchmesserbereichs.
• Wird häufig in Werkstätten und von technischem Personal verwendet, das wiederholte, sichere Verbindungen benötigt, bei denen eine kontrollierte Klemmung erforderlich ist.

Qualität und praktische Hinweise

• Für wiederholte Verriegelungen unter normalen Werkstattbedingungen konzipiert; Edelstahl 1.4301 bietet guten Korrosionsschutz, ist jedoch nicht für stark chloridhaltige Umgebungen ohne zusätzlichen Korrosionsschutz geeignet.
• Um eine korrekte Funktion zu erreichen, müssen die Bandlänge und das Haken-Engagement visuell beim Verriegeln überprüft werden, damit alle Haken vollständig gespannt sind.
• In Nachfüllpose mit 10 Klemmen geliefert (Hinweis: Verpackungsmenge bezieht sich auf eine Packung, nicht auf Bulk-Versand).

MPN und GTIN im Kontext

Das Produkt wird als MPN 467.01.65 und GTIN 0745760311064 identifiziert, was eine einfache Suche in Ersatzteillisten ermöglicht und eine eindeutige Identifikation bei Nachbestellung oder beim Vergleich mit technischen Zeichnungen sicherstellt.
