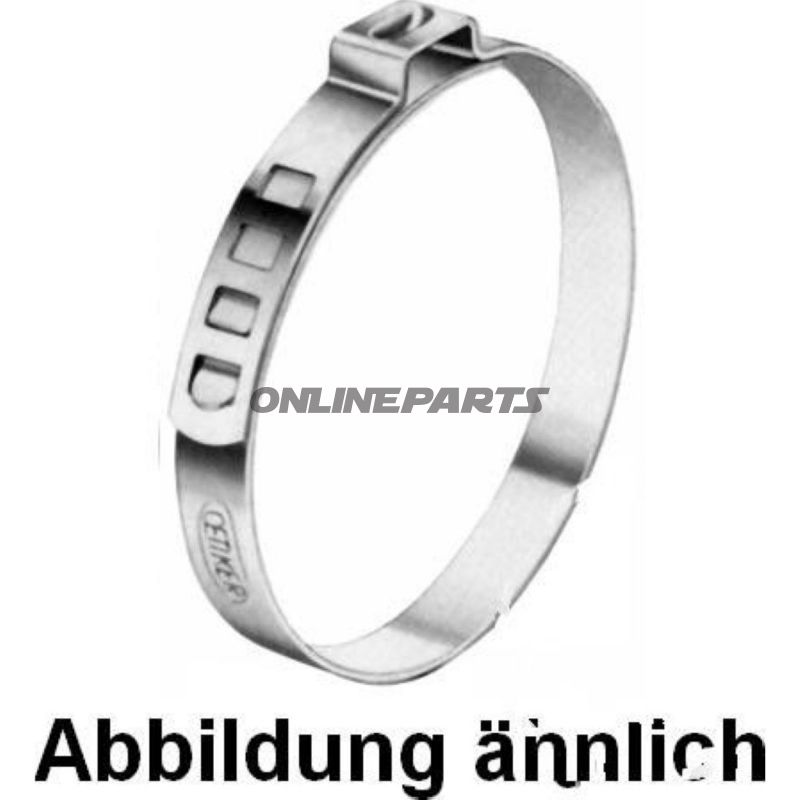

Lochbandklemme Oetiker 467.85.87 Zum Spannen von Schläuchen und Manschetten. Durchmesser 95,6–103 mm. Bandbreite 7 mm. Innenband mit Radialführung für Abdichtung.
Artikelnummer: 467.85.87
Herstellernummer: 11500219
Schnappschelle (95,6–103,0 mm) für weiche Schläuche und Neoprendichtungen
MPN: 467.85.87 — GTIN: 11500219
Diese Schnappschelle ist eine verstellbare Oetiker-Typ-Schelle aus Metall, konzipiert zum Befestigen und Abdichten von weichen Schläuchen, Neoprendichtungen und ähnlichen flexiblen Materialien. Die Schelle hat einen verstellbaren Spannbereich von 95,6 mm bis 103,0 mm und eine Bandbreite von 7,0 mm, wodurch sie sich für Anwendungen eignet, bei denen ein präzenter, umgebender Halt und eine kontinuierliche Abdichtung erforderlich sind.
- Funktion: Die Schelle umschließt den Schlauch und komprimiert ihn radial am Fügepunkt, sodass eine dichte Verbindung zwischen Schlauch und Anschlussstück erzielt wird. Das innere Bandprofil mit radialer Führung verteilt den Druck gleichmäßig und erhöht die Abdichtungseigenschaften rund um den gesamten Umfang.
- Spannbereich: 95,6–103,0 mm — stufenlose Einstellung innerhalb dieses Bereichs, was eine Anpassung an mehrere Nenn-Durchmesser ohne unterschiedliche Größen ermöglicht.
- Bandabmessungen: Breite 7,0 mm, Banddicke ca. 0,75 mm, Klemmschnabebreite ca. 10 mm.
- Material und Oberfläche: Hergestellt aus Stahl mit silbernem Finish. Stahl bietet die notwendige Festigkeit und Formstabilität, um die Spannkraft auch bei Vibrationen und Temperaturänderungen, wie sie in Fahrzeugumgebungen üblich sind, aufrechtzuerhalten.
- Designmerkmale: Speziell geformte Bandkanten reduzieren das Risiko einer Beschädigung des Schlauchs beim Montieren. Die vielseitige Anschlusskonstruktion ermöglicht eine schnelle Montage entweder axial oder radial, abhängig von den Zugangsbedingungen.
Technische Hauptdaten (vom Lieferanten):
- Typ: Verstellbare Schnappschelle
- Spannbereich minimal: 95,6 mm
- Spannbereich maxim: 103,0 mm
- Bandbreite: 7,0 mm
- Material: Stahl
- Farbe: Silber
Anwendungsbereiche: Die Schelle ist für feste Verbindungen an weichen Materialien wie Neoprendichtungen, flexible Luft- oder Flüssigkeitschlauchsysteme und Staubmanschetten vorgesehen, wo eine gleichmäßige, radial verteilte Abdichtung wichtig ist. Sie wird häufig in Motor- und Fahrwerk-Anwendungen verwendet, sowie an Anschlüssen, wo Vibration und Bewegung eine robuste, verstellbare Lösung erfordern.
Hinweise zur Montage und Wartung: Sorgen Sie für eine korrekte Positionierung der Schelle, sodass die geformten Bandkanten gegen den Schlauch zeigen. Überprüfen Sie die Spannung nach einigen Betriebsstunden, insbesondere bei Temperatur- oder Laständerungen. Wählen Sie Material- und Oberflächenbehandlung entsprechend den Korrosionsbedingungen in Ihrer Anwendung; diese Version ist Standardstahl/Silber und kann in aggressiven Umgebungen eine Korrosionsschutzmaßnahme benötigen.
Das Produkt wird mit MPN 467.85.87 und GTIN 11500219 für Bestell- und Ersatzteilzwecke identifiziert.
