Lippendichtung 1415 Fürabdrueckzylinder Monty

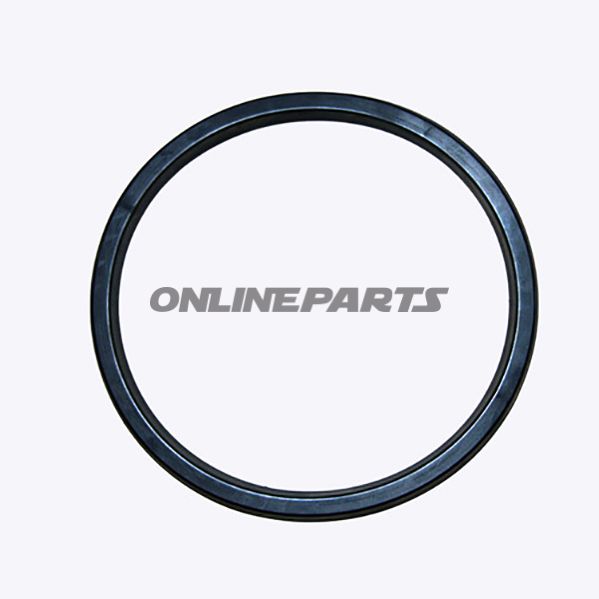

Lippenabdichtung 1415 für Druckzylinder (Hofmann / Monty) — Dichtung für pneumatische/hydraulische Zylinder

Diese Lippenabdichtung (MPN: 677.36.00, GTIN: 8054081035187) ist ein Ersatzteil für Druckzylinder von Hofmann/Monty-Design. Das Produkt wird als dynamische Dichtung in Zylindern verwendet, in denen der Kolbenstift durch das Kammerdach bewegt wird, und ist darauf ausgelegt, das Austreten von Luft oder Flüssigkeit bei der Bewegung zwischen inneren und äußeren Bauteilen zu verhindern.

• Funktion: Die Lippenabdichtung fungiert als dynamische Dichtung um den Kolben oder Kolbenstift. Hauptaufgabe ist es, den Systemdruck im Zylinder zu halten und gleichzeitig Reibung und Verschleiß zwischen beweglichen Teilen zu minimieren.
• Materialauswahl: Die Abdichtung besteht aus einer Kombination aus Kunststoff und Gummi. Die Gummikomponente sorgt für Elastizität und Dichtfähigkeit, während das Kunststoffmaterial typischerweise mit dimensionaler Stabilität und Verschleißfestigkeit beiträgt. Die Materialien sind ausgewählt, um gängige Flüssigkeiten und Druckverhältnisse in pneumatischen und leichter hydraulischen Systemen zu widerstehen.
• Abmessungen: Innendurchmesser: 155 mm; Außendurchmesser: 180 mm; Höhe (Profilhöhe): 10,5 mm. Diese Maße sind wichtig beim Austausch, um eine korrekte Passform im Zylindergehäuse sicherzustellen und Fehlmontage zu vermeiden.
• Farbe und Finish: Schwarz. Die Oberfläche ist typischerweise geglättet, um Reibung zu reduzieren und eine gleichmäßige Kontaktfläche zur Kolbenstange oder Zylinderbohrung zu gewährleisten.
• Kompatibilität: Beschrieben als geeignet für Hofmann/Monty-Druckzylinder (im Produktinserat benannt). Beim Austausch sollte der Mechaniker Maße und Profilschnitt mit der bestehenden Dichtgeometrie abgleichen, um Kompatibilität mit dem Innenmaß des Zylinders, der Achsentyp und etwaigen Schmieranforderungen sicherzustellen.

Technische Überlegungen für den Monteur

• Montage: Die Bohrungsoberflächen und der Kolbenstift vor dem Einbau von Schmutz und Graten befreien. Vermeiden Sie das Überschreiten der Abdichtung über scharfe Kanten; verwenden Sie Werkzeuge oder Montagehülsen, die die Dichtlippe schützen.
• Schmierung: Abhängig vom verwendeten Medium kann ein geeignetes Schmierfett die Lebensdauer verlängern. Verwenden Sie nur Schmierstoffe, die mit Gummi- und Kunststoffkomponenten verträglich sind.
• Einsatzbeschränkungen: Die Materialzusammensetzung eignet sich für typische pneumatische Anwendungen und leichtere Hydraulik. Bei hohen Drücken, aggressiven Flüssigkeiten oder extremen Temperaturen sollten die Materialeigenschaften gegen die Einsatzspezifikationen geprüft werden.
• Austauschreferenzen: Produktinformationen geben die Artikelnummer 8-10114A und MPN 677.36.00, GTIN 8054081035187 an — verwenden Sie diese Referenzen bei Bestellung oder Anfrage bei Ersatzteil-Lieferanten, um die korrekte Komponente sicherzustellen.

Praktische Vorteile und erwartete Leistung

Die kombinierte Kunststoff-/Gummi-Konstruktion bietet eine Balance zwischen Dichtfähigkeit und Verschleißfestigkeit, wodurch das Risiko von Lecks reduziert und der Wartungsbedarf unter normalen Betriebsbedingungen verringert wird. Die Abmessungen (Ø155 × Ø180 × Höhe 10,5 mm) sind für das angegebene Zylindermodell standardisiert, was den Austausch in der Werkstatt erleichtert.

Hinweis: Die Informationen stammen von Herstellerbezeichnungen und technischer Beschreibung. Prüfen Sie immer die physischen Maße und die Teilenummer (MPN: 677.36.00) gegen das vorhandene Teil in der Maschine vor der Montage.
