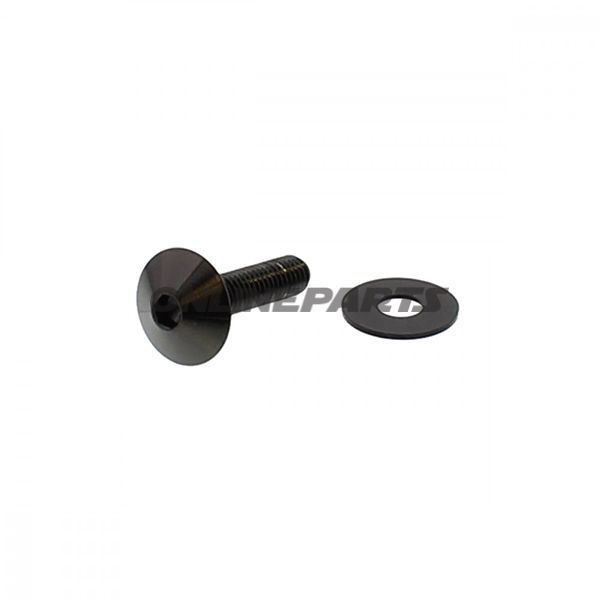

Linsenschraube M6 x 1.00, 25 mm — Linsenschraubentyp aus Edelstahl (schwarze Oberfläche)
Produktübersicht: Diese Linse von JMP (MPN: 775.84.92, GTIN: 5053573619075) ist eine M6 x 1.00 Gewindeschraube mit einer Gesamtlänge von 25 mm und ovaler Linse/Schraubenkopf. Sie wird mit Innenversenkt/Sengeloch (innere Sechskant) und einem relativ großen Kopfdurchmesser (~16 mm) geliefert, was eine größere Druckverteilungsfläche unter dem Kopf bietet als herkömmliche Schrauben.
Funktion und Anwendung: Die Linse ist für Befestigungen vorgesehen, bei denen ein niedriger Profilkopf und eine glatte, abgerundete Oberseite gewünscht sind — z. B. bei kosmetischen Paneelen, Abdeckungen, Beschlägen und Stellen, an denen die Kontur des Kopfs einem äußeren Flächenverlauf folgen soll. Der große Kopfdurchmesser verringert das Risiko, in weiche Materialien einzudringen oder lokale Spannungskonzentrationen zu erzeugen. Innensechskant ermöglicht die Verwendung mit Inbusschlüssel für präzise Drehmomentanwendung.
Material und Oberflächenbehandlung: Die Schraube besteht aus 316er Edelstahl (oft als V4A bezeichnet), einem austenitischen korrosionsbeständigen Stahl mit guten mechanischen Eigenschaften und Widerstandsfähigkeit gegenüber Meerwasser und vielen Säuren. Die Eigenschaften des Materials machen ihn geeignet für maritime Umgebungen und den Außenbereich, wo Korrosion eine Rolle spielt, ohne auf weichere Beschichtungen wie herkömmliche schwarze Phosphatbeschichtungen zurückgreifen zu müssen.
Die schwarze Farbe wird durch einen DLC-ähnlichen (Diamond-Like Carbon) Prozess aufgetragen, bei dem mehrere Kohlenstoffschichten aufgetragen werden, um eine dünne, harte Oberfläche zu erzeugen. Diese Oberflächenart verbessert die Verschleißfestigkeit und reduziert die Reflexion im Vergleich zu unbeschichtetem Edelstahl, ändert jedoch die korrosionsbeständigen Grundeigenschaften nicht wesentlich. Die Oberfläche sollte bei hoher mechanischer Belastung oder engen Toleranzen bewertet werden, da die Dicke der Beschichtung Passungen beeinflussen kann.
Technische Daten (Zusammenfassung):
- Typ: Standard-Schraube mit linseartigen Kopf
- Gewinde: M6 x 1.00
- Nenn-Durchmesser: 6 mm
- Gesamtlänge: 25 mm
- Kopfform: oval / Pan-Dome (großer Kopfdurchmesser ca. 16 mm)
- Befestigungswerkzeug: Innensechskant (Inbus)
- Oberfläche: Schwarze DLC-ähnliche Beschichtung
- Material: Edelstahl 316 (V4A)
- Verpackung/Unterlage: Kunststoffunterlage beigefügt (falls relevant)
- Hersteller: JMP Bolt
- MPN: 775.84.92 — GTIN: 5053573619075
Kompatibilität und Anwendungshinweise: Das Gewinde M6 x 1.00 ist ein Standard-Metrisches Profil und passt in entsprechende M6-Gewindelöcher oder Muttern. Bei Verwendung in Verbindungen mit engen Toleranzen oder in verzinkten/galvanisierten Bauteilen sollte man auf die Dicke der Beschichtung achten, da dies Passung und Drehmoment beeinflussen kann. Bei engen Toleranzen empfehlen sich kontrollierte Montage und ggf. leichtes Vorbohren bzw. Durchgehen, um Schraubenspannung zu vermeiden.
Lebensdauer und Korrosionsbeständigkeit: 316-Stahl bietet verbesserten Schutz gegen kloridinduzierte Korrosion im Vergleich zu gewöhnlichem 304-Stahl, relevant bei Anwendungen in küstennahen Bereichen oder wo Salznebel vorkommt. Die DLC-ähnliche Oberfläche erhöht die Verschleißfestigkeit und reduziert Glanz, aber der Zustand der Oberfläche sollte nach wiederholter starker Belastung oder bei aggressiven Reinigungsmitteln geprüft werden.
Praktische Hinweise für den Mechaniker:
- Verwenden Sie den passenden Inbusschlüssel, um eine Abrundung des Schraubenkopfes zu vermeiden.
- Bei Verbindungen mit Kunststoff oder weichem Material kann der große Kopfdurchmesser das Durchtreten verringern; ziehen Sie dennoch immer eine passende Unterlegscheibe in Betracht, wenn die Belastung konzentriert ist.
- Prüfen Sie Momentwerte für M6 in Edelstahl 316 im Verhältnis zur jeweiligen Anwendung — Edelstahl hat andere Bruchgrenzen als Hochfeststahl.
Herstellerinformation: JMP vermarktet diese Linse unter ihrer JMP Bolt-Serie (MPN 775.84.92). GTIN 5053573619075 kann zur Identifikation in Lager- und Beschaffungssystemen verwendet werden.
Wenn Sie weitere technische Daten wie das exakte Moment, Toleranzen oder Zertifizierungen (z. B. Materialzertifikat 3.1/EN10204) benötigen, lassen sich diese oft durch Anfrage beim Hersteller oder in der technischen Dokumentation von JMP klären.
