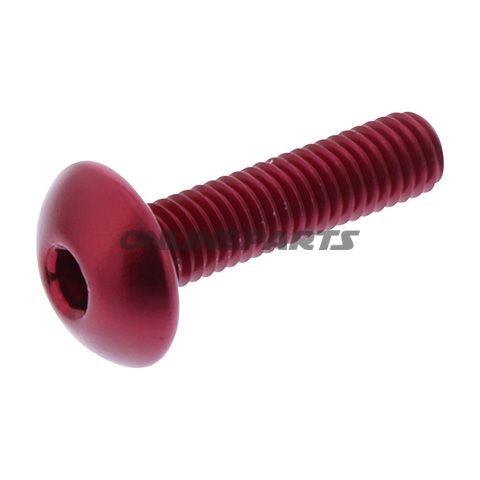

Linsenschraube JMP M5 x 0,8 — PanHead, 20 mm, anodisiertes Aluminium (rot)
Produktübersicht: Diese JMP-Linsenschraube (MPN: 775.02.89, GTIN: 4043981357097) ist eine Panhead-Schraube mit metrischem M5 x 0,8-Gewinde und einer Gesamtlänge von 20 mm. Der Schraubenkopf hat einen Durchmesser von 12 mm und ist für Innensechskant (Inbus)-Antrieb vorgesehen. Die Oberfläche ist farblich eloxiert in Rot zum Korrosionsschutz und zur Ästhetik.
Funktion und Anwendung: Die Linsenschrauben- oder Pan-Head-Form sorgt für ein niedriges, abgerundetes Profil über dem Bauteil und verteilt den Druck über eine größere Fläche im Vergleich zu Senkkopf-Schrauben. Dadurch eignet sich die Schraube für Montagen, bei denen ein ästhetischeres sichtbares Kopfprofil gewünscht wird und gleichzeitig das Risiko, in weichere Materialien hineinzugreifen, reduziert werden soll. Der Inbus-Antrieb gewährleistet eine sichere Festsetzung mit geringem Risiko des Rundens bei korrekter Anwendung.
Material und Eigenschaften:
- Material: Hochfeste Flugzeugaluminium-Legierung, wie vom Hersteller JMP Bolt hervorgehoben. Aluminium reduziert das Gewicht im Vergleich zu Edelstahl und eignet sich für Anwendungen, bei denen geringes Gewicht gewünscht wird.
- Oberfläche: Eloxierung (farbig), die die Oberflächenhärte verbessert und eine Oxidschicht bildet, die die Korrosionsanfälligkeit gegenüber unbehandeltem Aluminium senkt. Die Eloxierung ist auch ästhetisch (rot).
- Gewichtsersparnis: Laut Hersteller ist die Aluminiumvariante ca. 60 % leichter als entsprechender Edelstahl, was das Gesamtgewicht bei mehreren Montagerpunkten reduziert.
- Verpackungsinformation: Das Produkt wird ohne Dichtung oder Unterlegscheibe (Washer) geliefert. Prüfen Sie, ob eine Scheibe oder ein Klemmmittel in Ihrer Anwendung erforderlich ist.
Technische Daten (kurz):
- Typ: Standardbolzen/-schraube, Panhead (Linsenschraube)
- Gewinde: M5 x 0,8
- Außendurchmesser: 5 mm
- Länge: 20 mm
- Kopfdurchmesser: 12 mm
- Antrieb: Innensechskant (Inbus)
- Material: Aluminium (Hochfestes Flugzeugaluminium)
- Oberfläche: Eloxiert, Farbe rot
- Mitgelieferte Dichtung/Unterlegscheibe: Nein
- Hersteller: JMP Bolt (Marke: JMP)
- MPN: 775.02.89
- GTIN: 4043981357097
Kompatibilität und Einsatzbereiche: Schraubengewinde und Abmessungen entsprechen Standard-M5-Metrikmontagen und können andere M5 x 0,8 Schrauben ersetzen, sofern Länge, Kopfform und Material für die Anwendung geeignet sind. Geeignet für leichte Konstruktionen, Karosserieteile, Kunststoff- oder Aluminiumbauteile, Armaturenbrett und andere Bereiche, in denen ein hübscher, niedriger Kopf gewünscht wird. Bei Anwendungen in strukturellen oder hochbelasteten Verbindungen wird eine Prüfung der Zug- und Schnappfestigkeit empfohlen, da Aluminium nicht dieselke Festigkeit oder Duktilität wie gehärteter Stahl besitzt.
Praktische Hinweise für Mechaniker:
- Anzugsmoment: Verwenden Sie den passenden Innensechskant-Schlüssel, um Schäden am Antrieb zu vermeiden.
- Korrosion: Die Eloxierung verbessert den Oberflächenschutz, doch Kontakt zwischen Aluminium und Grundmaterialien (insbesondere Stahl) kann Korrosionsschutz oder Isolation erforderlich machen, um galvanische Korrosion zu vermeiden.
- Anzugsmoment: Anziehen mit geeignetem Drehmoment für Aluminium; zu hohes Moment kann Gewinde oder Kopf deformieren. Befolgen Sie die Herstellerempfehlungen oder allgemein gültige Momenttabellen für M5 in Aluminium.
- Kompatibilität mit Klemmmitteln: Falls Vibrationen ein Problem darstellen, verwenden Sie geeignetes Klemmmittel oder mechanisches Sperrsystem; beachten Sie, dass bestimmte chemische Klemmmittel die Eloxierung beeinflussen können und getestet werden sollten.
Qualität und Rückverfolgbarkeit: Das Produkt wird von JMP (JMP Bolt) hergestellt und identifiziert mit MPN 775.02.89 und GTIN 4043981357097, was bei Bestellung oder Prüfung der Kompatibilität in Ersatzteillisten verwendet werden kann.
