Linsenschraubem5x0.8 Mm 16 Mm Edelstahl V4a Schwarz

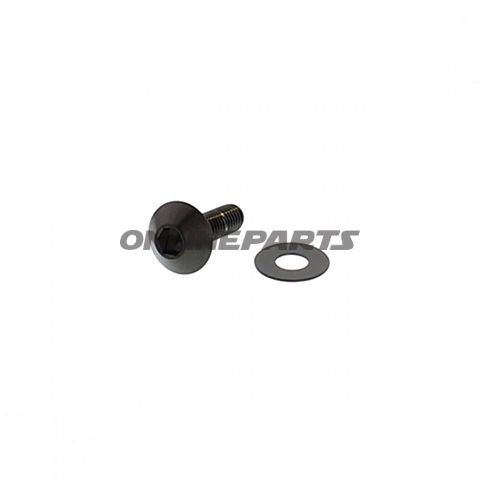

Linsenschraube JMP Bolt M5 x 0,8 — 16 mm, Edelstahl V4A (schwarz)

Produktübersicht: Diese Linsenschraube von JMP (MPN: 775.84.80, GTIN: 4043981376180) ist eine M5 x 0,8 Maschinenschraube mit 16 mm Gewindelänge und ovalem/ Senkkopf. Sie besteht aus Edelstahl der Sorte 316 (V4A) und wird mit einem Innensechskant-Antrieb geliefert. Die Oberfläche ist schwarz, ausgeführt durch eine diamantähnliche Kohlenstoffbeschichtung (DLC) zur erhöhten Verschleiß- und Korrosionsbeständigkeit.

Funktion und Anwendung: Die Form des Linsenkopfs und der kleine Kopf (ca. 12 mm Kopfø) machen sie geeignet für Verbindungen, bei denen ein niedriger, abgerundeter Kopf gewünscht wird – sowohl aus ästhetischen als auch platzsparenden Gründen. Sie wird häufig zur Befestigung von Abdeckungen, Kunststoff- oderAluminiumdeckeln und ähnlichen Montagetätigkeiten an Motorrädern verwendet, wo ein ordentliches Finish und Witterungsbeständigkeit wichtig sind. Der Innensechskant-Antrieb ermöglicht einen einfachen Zugriff bei begrenztem Platz.

• Gewinde: M5 x 0,8
• Länge: 16 mm (Gewindelänge)
• Kopftyp: Linsen-/hoher Kopf (abgerundete Profil)
• Antrieb: Innensechskant (Allen)
• Kopfdurchmesser: ca. 12 mm (kleiner Kopf)
• Dichtung: mit Kunststoffdichtung/Washer für Dichtungsunterstützung in Anwendungen mit Vibrationen

Materialauswahl und Materialeigenschaften: Die Schraube besteht aus AISI 316-Edelstahl (V4A). Dieses Material wird aufgrund einer Kombination aus mechanischer Festigkeit und Korrosionsbeständigkeit gewählt, insbesondere relevant für Motorradkomponenten, die Feuchtigkeit, Salz und Straßeneinwirkung ausgesetzt sind. 316-Stahl bietet verbesserte Beständigkeit gegen Säuren- und Chloridangriffe im Vergleich zu herkömmlichem 304-Stahl, was es für Outdoor- und Maritime Bedingungen geeignet macht.

Die schwarze Oberfläche wird durch einen DLC- (diamond-like carbon) Prozess erzielt. DLC-Beschichtungen sind dünne, harte Kohlenstoffschichten, die die Oberflächenverschleißfestigkeit erhöhen, Reibung reduzieren und die Korrosionsbeständigkeit verbessern, ohne die Abmessungen des Gewindes oder Kopfes wesentlich zu verändern. DLC ist eine physikalische Beschichtungstechnik, und die korrekte Anziehmomentwerte bleiben dieselben wie bei unbehandelten 316-Schrauben, sofern der Hersteller nichts anderes angibt.

Technische Vorteile und praktische Hinweise:

• 316-Stahl verringert das Risiko galvanischer Korrosion im Zusammenspiel mit vielen Aluminium- und Stahlelementen, bei Kontakt mit bestimmten Materialien sollten jedoch Korrosionsbedingungen bewertet werden.
• Die DLC-Beschichtung bietet über die Zeit eine bessere Oberflächenbeständigkeit gegen Kratzer und chemische Einflüsse im Vergleich zu einfachen, lackierten Oberflächen.
• Der Innensechskant ermöglicht Montage oder Demontage der Schraube auch in engen Räumen mit passendem Inbusschlüssel.
• Standard-Metrik-Gewinde bedeutet Kompatibilität mit gängigen M5-Muttern und Gewindeeinfügungen.

Kompatibilität: Abmessungen und Gewinde folgen normalen M5-Standards, was die Schraube kompatibel mit bestehenden M5-Überschreifungen, Gewindeeinlagen und Muttern macht. Aufgrund des kleinen Kopfprofils wird sie typischerweise dort verwendet, wo Platz oder Ästhetik einen niedrigen, abgerundeten Kopf erfordern. Verwenden Sie stets das passende Drehmoment und prüfen Sie die Abdichtfunktion bei Anwendungen mit Flüssigkeitsabdichtung.

Hersteller und Identifikation: Das Produkt wird von JMP unter der Bezeichnung JMP Bolt hergestellt. Die Identifikation ist möglich über MPN 775.84.80 und GTIN 4043981376180, die bei Abfragen in Ersatzteil-Datenbanken oder beim Abgleich mit der Technischen Dokumentation des Herstellers verwendet werden können.

Technische Daten (Zusammenfassung):

Montagehinweise: Verwenden Sie den passenden Inbusschlüssel, um ein Ausformen der Innensechskantprofil zu vermeiden. Befolgen Sie die empfohlenen Anziehmomente für M5-Schrauben aus Edelstahl und prüfen Sie bei wiederholtem Demontieren die Dichtungsscheibe/Washer, um Dichtheit und Vibrationsbeständigkeit zu erhalten.
