Linsenschraubem5x0.8 Mm 16 Mm Alu Violett

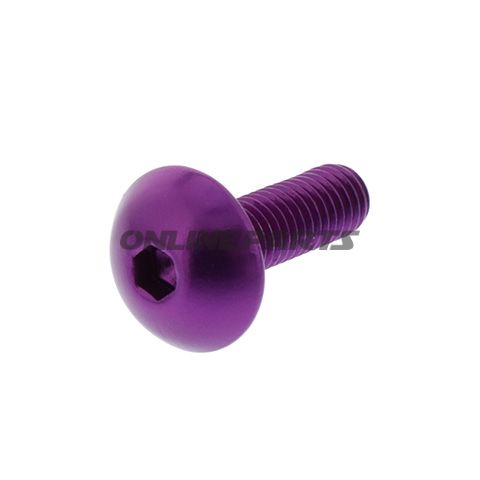

Linsenschraube JMP M5 x 0,8 – 16 mm Kopfschraube aus anodisiertem Aluminium (lila)

Produktübersicht: Diese M5 x 0,8 Linsenschraube von JMP (MPN: 775.02.73, GTIN: 4043981356946) ist eine Kopfflächen-/Kuppelkopf-Schraube mit einer Stiftlänge von 16 mm und Innensechskant-Antrieb (Inbus). Sie besteht aus hochfestem Flugzeugaluminium und ist lilafarbig eloxiert zum Korrosionsschutz und zur Ästhetik.

Funktion und Anwendung

Der Schraubentyp ist für allgemeine Montage an Motorrädern, Zubehör und kleinere Montagen vorgesehen, bei denen Gewicht, Optik und eine korrosionsgeschützte Oberfläche wichtig sind. Der Kopfbügel verleiht dem Bauteil eine flache, runde Profilform und einen Kopf-Durchmesser von ca. 12 mm, wodurch der Druck über eine größere Fläche verteilt wird als bei einer Zylinder- oder Senkkopfschraube. Der Innensechskant-Antrieb erleichtert eine schnelle Anzieharbeit mit Inbus-Schlüssel.

Material und Oberfläche

• Material: Hochfestes Flugzeugaluminium — gewählt für geringes Gewicht und ausreichende Festigkeit für nicht-strukturelle und leicht beanspruchte Verbindungen.
• Gewichtsersparnis: Aluminium ist ca. 60 % leichter als Edelstahl, was das Gesamtgewicht bei mehreren Befestigungspunkten reduziert.
• Oberfläche: Eloxiert (eloxiert) in Lila — bietet verbesserte Korrosionsbeständigkeit gegenüber rohem Aluminium und ein gleichmäßiges Farbbild. Die Eloxidation schützt primär vor Oberflächenoxidation, verändert aber die Zugfestigkeit des Materials nicht signifikant.

Technische Spezifikationen

Die wichtigsten Abmessungen und Eigenschaften, die für die Montage relevant sind:

• Gewinde: M5 x 0,8
• Schaftlänge: 16 mm (von unterhalb des Kopfes bis zum Ende des Gewindes gemessen)
• Durchmesser: 5 mm
• Kopftyp: Kopfform / Dome head
• Kopfdurchmesser: ca. 12 mm
• Antrieb: Innensechskant (Inbus)
• Oberfläche: Eloxiert (lila)
• Verpackung: Ohne Unterlegscheibe/Schraubenbolzen-Verpackung geliefert
• Hersteller/Marke: JMP (JMP Bolt)
• MPN: 775.02.73
• GTIN: 4043981356946

Kompatibilität und Montageüberlegungen

• Stellen Sie sicher, dass das Gewinde im Gegenstück M5 x 0,8 hat und eine korrekte Versenkung/Tiefenlage für eine 16 mm Schraube aufweist; falsche Tiefe kann zu unzureichendem Eingriff oder Gewindeschäden führen.
• Aluminium-Schrauben sollten nicht mit dem gleichen Drehmoment wie Stahlschrauben angezogen werden, ohne Materialelastizität zu berücksichtigen; empfohlene Anzugmomente für M5 in Aluminium/Gegenstück sollten beachtet werden, um Abknicken oder Überdrehen zu vermeiden.
• Bei vibrationsgefährdeten Verbindungen ggf. geeigneten Klebstoff oder Sperrmuttern verwenden; das Produkt wird ohne Dichtung oder Verriegelung geliefert.
• Die Eloxierung schützt vor Oberflächenkorrosion, jedoch kann bei starker chemischer Einwirkung oder mechanischer Abnutzung das darunterliegende Aluminium freigelegt werden.

Qualität und Einschränkungen

JMPs Linsenschraube ist eine präzisionsgefertigte Komponente für visuelle Gleichmäßigkeit und geringes Gewicht, doch Aluminium hat natürliche Einschränkungen in Bezug auf Zug- und Scherfestigkeit im Vergleich zu Edelstahlarten. Für tragende oder sicherheitskritische Verbindungen sollte die Materialtauglichkeit anhand der Belastungsanforderungen bewertet werden.

Marktangaben: JMP ist als Hersteller angegeben (JMP Bolt) und der Artikel wird mit der MPN 775.02.73 und GTIN 4043981356946 identifiziert.

Für vollständige technische Daten bildet die folgende Tabelle die Grundlage für Abmessungen und Eigenschaften: Gewinde M5 x 0,8, Länge 16 mm, Kopfdurchmesser ca. 12 mm, eloxiertes Aluminium, Kopflasche, Innensechskant-Antrieb.
